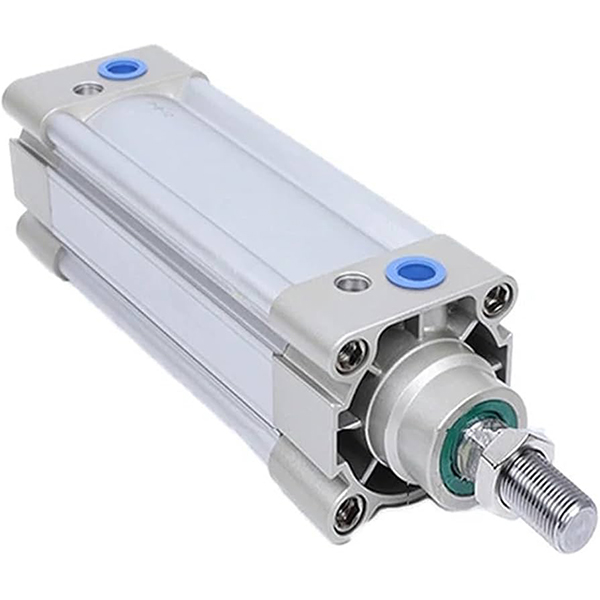

SAI serie ISO15552 dragstångsfri profil standardcylinder

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH SAI-seriens dubbelverkande profilcylinder uppfyller ISO 15552 (original ISO6431) / VDMA 24562 internationell standard. Samma monteringsmått som SI, SE och FESTO DNC-serierna för direkt utbyte. Med hög kostnadsprestanda, stabil prestanda och lång livslängd är det den mest använda mellanklassiga ISO-standardcylindern för automationsutrustning.

Kärnstruktur och designfunktioner

   1. Standardöverensstämmelse: ISO15552 / VDMA24562, helt utbytbara monteringsmått och tillbehör.

   2. Struktur: M-formad integrerad fyrkantig aluminiumprofil utan synliga dragstänger, hög styvhet och korrosionsskydd. Tvåsidiga sensorspår för CMSE / DMSE / CS1 magnetomkopplare.

   3. Driftsvarianter

     -- SAI: Enkelspö dubbelverkande standardmodell

     -- SAGT: Dubbelstång dubbelverkande, utmärkt anti-torsionskapacitet

     -- SAIJ: Dubbelspö med justerbar slaglängd

     -- SEGLA: Låsbar cylinder, lasthållning när lufttillförseln tappas

     -- SAIF: Magnetventil integrerad cylinder

     -- Suffix -S: Inbyggd magnetring för positionssensor (utan -S = icke-magnet)

   4. Kuddsystem: Standard dubbelsidig justerbar luftkudde + PPV elastisk buffertdyna, reducerar effektivt stötar och buller under hög hastighet och tung belastning.

   5. Tätning: Dubbel Y-typ envägskompensationstätning med oljelagringsspår, lågt starttryck (0,1 MPa), oljefri drift. Hårdkromad kolvstång i 45# stål, slitstark och rostsäker.

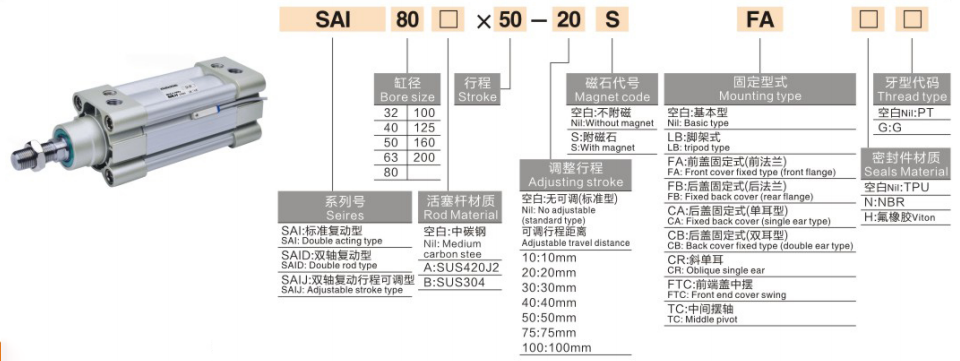

Komplett modellkodningsregel

  1. Modellexempel:SAI50×150-S-FA

   2. Exempel på standardbeställning

     -- SAI63×200-S: Bore63, stroke200, inbyggd magnet, bastyp

     -- SAID40×100-FB: Bore40, stroke100, dubbelstång, bakre flänsfäste

     -- SAIL80×300-S-LB: Bore80, stroke300, låsbar typ, fotfäste

Kärntekniska specifikationer

Teoretisk dragkraft och dragkraft @0,6 MPa (enkelstav, enhet:N, säkerhetsfaktor ≥2)

Monteringstyper och härledda modeller

   1. Monteringsalternativ

     -- Grundtyp, LB fotfäste, FA/FB-fläns, CA/CB-gaffel, TC/TCM-tapp. Valfria tillbehör: Flytled, stångögla, I/Y/U/F-kontakt.

   2. Huvudderivatserie

     -- SADE: Dubbelstång dubbelverkande

     -- SAIJ: Dubbelspö med justerbar slaglängd

     -- SEGEL: Låsbar cylinder för mellanlägeshållning

     -- SAIF: Integrerad magnetventilcylinder

Snabbvalsguide i 3 steg

   1. Borrval: Beräkna erforderlig dragkraft enligt belastning, reservera ≥50 % säkerhetsmarginal; uppgradera 1~2 storlekar under offset last /cantilever belastning.

   2. Slagbekräftelse: Lägg till 20~50 mm säkerhetsmarginal för effektiv resa; max standard slaglängd 1000mm, anpassad upp till 2000mm.

   3. Konfigurationsmatchning

     -- Positionsåterkoppling: Välj -S-magnetmodell, matcha CMSE/DMSE-magnetomkopplare;

     -- Montering: LB fotfäste för horisontell tung belastning; FA-fläns föredras för vertikal installation;

     -- Specialfunktion: Välj SAID för dubbelstång, SAIJ för justerbar slaglängd, SAIL för positionslåsning, SAIF för kompakt layout.

Sammanfattning av en mening

     SOLH SAI ISO15552 dragstångsfri profilcylinder kan direkt ersätta FESTO DNC-, SE- och SI-serierna, utrustad med justerbar PPV-buffert och rika varianter, kostnadseffektivt generellt linjärt ställdon för exportautomation, förpacknings- och verktygsmaskiner.
