SE-serien ISO15552 dragstångsfri fyrkantig standardcylinder

Märke: SOLH by Richge Technology | Exportera katalogversion

Produktöversikt

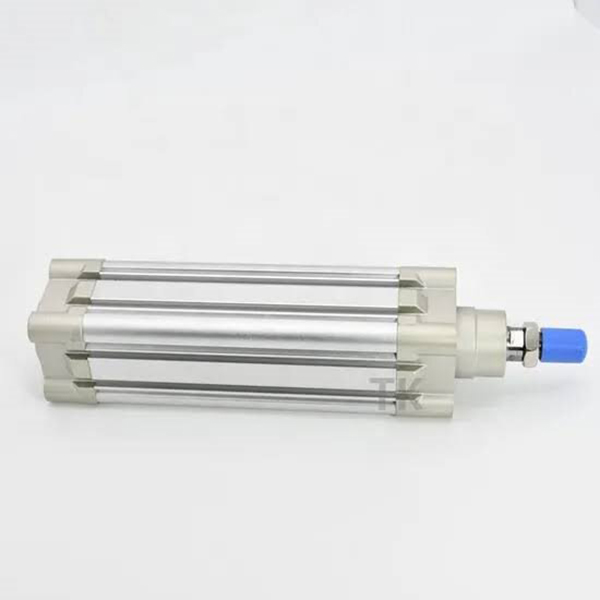

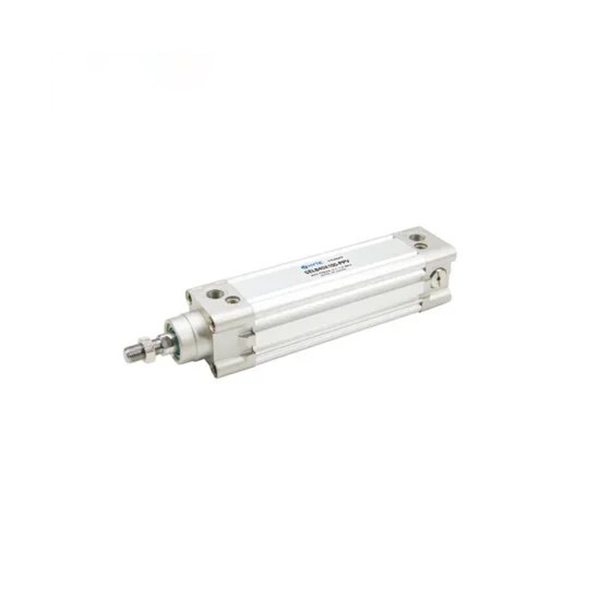

     SOLH SE-serien dragstångsfri fyrkantig standardcylinder uppfyller ISO 15552 / VDMA 24562 internationell standard. Använd en integrerad fyrkantig aluminiumpipa med justerbar luftkudde med dubbla ändar och 3-sidiga sensormonteringsspår. Lämplig för allmän automation, lång slaglängd, högfrekvent cykling och medelhöga belastningar. Direkt mekaniskt utbyte med SMC CP96S och FESTO DNC-serien.

Kärnstruktur och designfunktioner

   1. Struktur: Integrerad fyrkantig aluminiumpipa utan dragstänger, matchad med främre och bakre ändlock, justerbar luftkudde i båda ändar, hög styvhet och kompakt layout.

   2. Material: Hårdanodiserad aluminiumpipa, höghållfasta gjutna ändstycken, hårdförkromad 45# stålkolvstång, lätt och slitstark.

   3. Driftsvarianter

     -- SE: Enkelstav dubbelverkande standardmodell

     -- SED: Dubbelstång dubbelverkande för anti-torsion

     -- SEJ: Dubbelstång med justerbar slaglängd

     -- BSE: Låsbar cylinder för mellanlägeshållning

     -- Suffix -S: Inbyggd magnetring för magnetomkopplare (utan -S = ingen magnet)

   4. Tätning: NBR+PA komposit dubbel Y-typ tätning med oljelagringskompensation, lågt starttryck och lång livslängd.

   5. Kudde: Oberoende justerbar luftkudde i båda ändar för att absorbera stötar, minska vibrationer och buller.

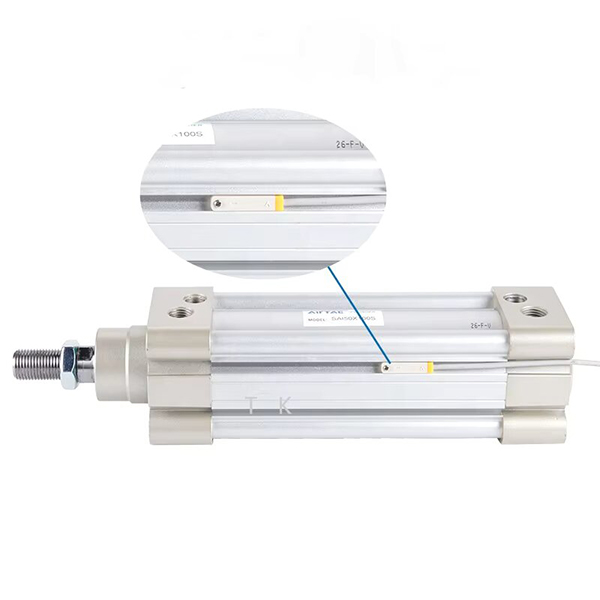

   6. Sensorlayout: Tresidiga monteringsspår (överst / vänster / höger) för CMSE / DMSE magnetomkopplare, flexibel installationsvinkel.

   7. Utbytbarhet: ISO15552 standardmått, direkt ersättning för SMC CP96S och FESTO DNC.

Komplett modellkodningsregel

   1. Modellexempel:SE50-200-S-FA

   2. Exempel på standardbeställning

     -- SE63-150-S-LB: Bore63, stroke150, inbyggd magnet, fotfäste

     -- SED40-100-FB: Bore40, stroke100, dubbelstång, bakre flänsmontering

     -- BSE80-300-S: Bore80, stroke300, låsbar typ med inbyggd magnet

Kärntekniska specifikationer

Teoretisk dragkraft och dragkraft @0,5 MPa (enkelstav, enhet:N)

   1. Dubbelverkande SE Single Rod

Monteringstyper och härledda modeller

   1. Monteringsalternativ

     -- Grundläggande typ: Direkt installation genom ändlockshål

     -- LB fotfäste: Föredraget för horisontell medel-tung belastning

     -- FA/FB Fläns: Främre/bakre fläns för vertikal fixturinstallation

     -- CA/CB-gaffel: Enkel/dubbel gaffel för gångjärnsförsedd svängrörelse

   2. Huvudderivatserie

     -- SE / SED / SEJ: Enkelspö, dubbelspö, justerbart slag dubbelspö

     -- BSE: Låsbar cylinder för godtyckligt mellanlägesstopp

     -- Anpassad version för hög temperatur: Specialtätning för -20~+150 ℃

Snabbvalsguide i 3 steg

   1. Val av hål: Beräkna önskad dragkraft, reserv ≥50 % säkerhetsmarginal; prioritera SE för tung last & lång slaglängd.

   2. Slagbekräftelse: Lägg till 10~20 mm säkerhetsmarginal; standard max slaglängd 1000mm, anpassad upp till 1800mm.

   3. Konfigurationsmatchning

     -- Positionsåterkoppling: Välj SE-S-magnetmodell, matcha CMSE/DMSE-magnetomkopplare;

     -- Montering: LB fotfäste för horisontell belastning, FA-fläns för vertikal installation;

     -- Mellanlåsningskrav: Välj BSE låsbar cylinder.

Sammanfattning av en mening

     SOLH SE ISO15552 fyrkantig dragstångsfri cylinder kan direkt ersätta FESTO DNC och SMC CP96S, utrustad med justerbar luftkudde och rikliga monteringsformer, perfekt långslags linjärt ställdon för automationsutrustning för medelhög last.
