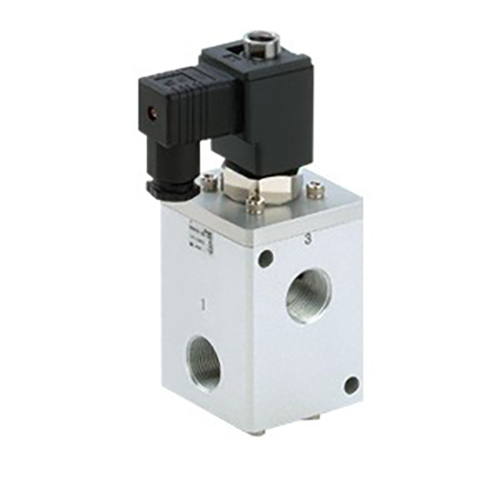

VCH400 (VCH410) serie högtryckspilotmanövrerad 3-ports valsmagnetventil

Stämpla:SOLH från Richge Technology

Produktpositionering

     Utvecklad och tillverkad av SOLH under Richge Technology, VCH400-serien (vanligen kallad VCH410) är en högtrycks-pilotmanövrerad 3-ports tallriksmagnetventil. Speciellt konstruerad för mellan- och högtrycksrörledningar för tryckluft och inertgas, den har ett maximalt nominellt arbetstryck på upp till 5,0 MPa, enastående flödeskapacitet och stabil högtrycksomkopplingsprestanda, som fungerar som en kärnkontrollkomponent för högtrycksladdning, ventilation och tryckväxling av industriell utrustning.

Tabell för kärntekniska specifikationer

Modellkodning och funktionell definition

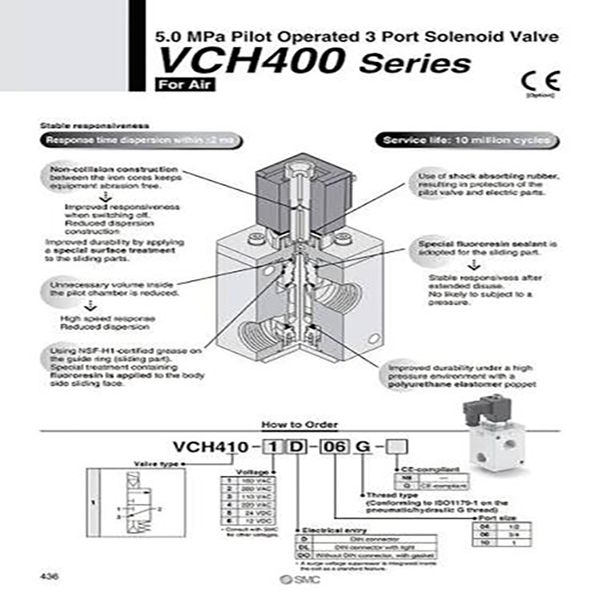

Exempel på modellkod: VCH410-06-5D

     --VCH410: Seriens baskod

     --06: Portstorlekskod (G3/4)

     --5D: DC24V strömförsörjning + DIN elektrisk kontakt Suffixkoder täcker portstorlek, spolspänning och kabelterminaltyper för fullständig konfigurationsdifferentiering.

Funktionell klassificering

     --VCH410 (normalt stängd NC): Utgångsporten ventileras automatiskt när strömmen stängs av, idealisk för huvudlufttillförsel på-av-kontroll.

     --Användbar som väljarventiler och kontroll av laddnings- och ventilationsslingor; mottryck och omkopplingstryckintervall måste bekräftas innan rördesign.

Riktlinjer för nyckelval

     --Prioritera bekräftelse av kärnparametrar: arbetstryck, portens gängstorlek, NC/NO-funktion, spolspänning och gränssnitt för elektriska ledningar.

     --För högtrycksväxling eller dubbla hög-/lågtryckskonverteringsarbetsförhållanden, matcha med SOLH VCHR-seriens högtrycksregulatorer för att stabilisera mellankretstrycket.

     --Kräver ren torr lufttillförsel med filtreringsprecision ≤5 μm; oljedimma och partikelformiga föroreningar kommer att påskynda tätningsslitage och förkorta livslängden drastiskt.

Installations- och underhållsinstruktioner Installationsregler

     --Förbjuden monteringsriktning: Spolen får aldrig vara vänd nedåt, för att undvika att damm, vatten och främmande partiklar kommer in i armaturenheten och orsakar stopp.

     --Standard gängåtdragningsmoment:

         *G1/2, G3/4 gängportar: 28–30 N·m

         *G1 gängport: 36–38 N·m

Rutinunderhållskrav

     -- Inspektera regelbundet tätningsprestanda och elektriska ledningars täthet.

     -- Aktivera hela växlingscykeln en gång var 30:e dag för att förhindra vidhäftning av tallriksspolen och blockering orsakad av långvarigt statiskt tillstånd.

Sammanfattning av en mening

     SOLH VCH410 högtrycks-pilottallrik 3-portars magnetventil stöder upp till 5,0 MPa arbetstryck, utrustad med elastisk polyuretan-tätning, G-standardportar med stort flöde och livslängd på 10 miljoner cykler, den tillförlitliga dedikerade växlingsventilen för medel- och högtrycksluft och inertgasladdning och ventilering av industriella styrkretsar.
