VHK-seriens fingerventil
  • VHK-seriens fingerventilVHK-seriens fingerventil

VHK-seriens fingerventil

SOLH VHK manuell rattventil inkluderar 2/2-vägs avstängnings- och 3/2-vägs tryckavlastningstyper, fullt utbytbara med original SMC VHK-ventiler. Genom att använda egenutvecklad precisionstätning, flamskyddande PBT-hus och kopparspole, serietillverkas den automatiskt med tillräckligt med platstillförsel. Den har 90° vridningsmanövrering med lågt vridmoment och rikligt med insticks-/gängkontakter. 3/2-vägsversionen släpper ut resttrycket automatiskt, brett utplacerat för säkerhetsavlastning före magnetventiler, vakuumkretskoppling och grenluftstyrning i kompakta pneumatiska miniatyrsystem.

VHK Series 2/2 & 3/2-vägs ratt manuell ventil | Fingerroterande ventil kompatibel med SMC VHK-serien

Märke: SOLH by Richge Technology | Full utbytbar ersättning för SMC VHK Original Series

1. Produktöversikt

     SOLH VHK-serien är en manuell avstängningsventil av miniknopptyp indelad iVHK2 2/2-vägs ochVHK3 3/2-vägs typer. Den antar 90° roterande rattdesign för att realisera pneumatisk krets på-av-kontroll. 3/2-vägsmodellen har en inbyggd dold avgasstruktur som automatiskt släpper ut resttrycket från port A när den är stängd, utan att någon extern R-avgasport krävs. Designad för direktinstallation av rörledningar utan extra basmontering, den fungerar som en idealisk manuell strömbrytare för pneumatiska grenrör, säkerhetsventil framför magnetventiler och av/på-kontroll för vakuumkretsen. Hela serien är helt dimensionellt och funktionellt kompatibel med original SMC VHK-serien för direkt utbytbar ersättning.

  1.1 Kärnidentifiering och driftlogik

     • Knopp färgmärkning: Grå vred för VHK2 2-vägstyp; Blå vred för VHK3 3-vägstyp, för visuell snabb identifiering

     • Switch Logic: 90° rotation moturs för ventilöppning; Medurs 90° rotation för ventilstängning, med tydlig rattpekares statusindikering

     • Tätningsstruktur: Poppet-ventiltätningsdesign ger utmärkt lufttät prestanda med ultralågt mikroläckage. Ultralätt arbetsmoment (0,04~0,14N·m) möjliggör enkel fingerrotation och byte


2. Modellkodningsregler och gränssnittsspecifikation

     Kodningslogik: VHK[2/3][A]-[Front port Spec]-[Rear Port Spec]

  2.1 Modelldefinition

     • VHK2: 2/2-vägs enkel avskärningstyp

     • VHK3: 3/2-vägs avstängning + resttrycksavlastningstyp

     • Ett suffix: Ny uppgraderad anti-drop knoppstruktur (förbättrad version); Inget A för gammal standardversion

     • R Suffix: Flamskyddad brandsäker ventilkropp

  2.2 Porttypkoddefinition

     • F-kod: Push-fit port för anslutning av PU nylonslang

     • S-kod: Utvändig gängport för gängad rörledning

  2.3 Exempel på modellapplikationer:

     • VHK3A-08F-02S: 3/2-vägs uppgraderad anti-fall rattventil, P-port φ8 push-fit, A-port G1/4 utvändig gänga

     • VHK2-06F-06F: 2/2-vägs standardventil, dubbelport φ6 tryckpassning rakt igenom typ

  2.4 Komplett serie med gränssnittsspecifikationslista

Koda

Anslutningstyp

Specifikation Storlek

04F

Push-fit

φ4 luftrör

06F

Push-fit

φ6 luftrör

08F

Push-fit

φ8 luftrör (mest populärt)

10F

Push-fit

φ10 luftrör

12F

Push-fit

φ12 luftrör

M5S

Extern tråd

M5×0,8

01S

Extern tråd

G1/8 (PT1/8)

02S

Extern tråd

G1/4 (PT1/4)

03S

Extern tråd

G3/8

04S

Extern tråd

G1/2


3. Tekniska kärnparametrar

Parameterobjekt

Specifikation

Arbetstrycksområde

0~1,0 MPa

Bevistryck

1,5 MPa

Vakuummotstånd

VHK2-stöd -100kPa vakuum; VHK3 rekommenderas inte för vakuumförhållanden

Arbetsmedium

Torrfiltrerad tryckluft, smörjfri drift

Tillämplig slang

Flexibel PU / Nylonslang

Effektivt flödesområde

2,0~17,5 mm²

Flödeskoefficient (Cv)

0,15~0,75, lämplig för mikropneumatiska kretsar

Arbetstemperaturintervall

0℃~+60℃

Tätningsmaterial

NBR nitrilgummi, lågt läckage och hållbart

Kropp & kärnmaterial

PBT flamskyddad plastkropp + ventilkärna i koppar

Operationsvinkel

Enkelvarv 90° positionerande självlåsande, tydlig växling utan att slira

Driftsmoment

0,04~0,14N·m, ultralätt fingerdrift


4. Kärnfunktionell distinktion (guide för nyckelval)

 4.1 VHK2 2/2-vägs (grå ratt)

     • Öppen stat: P⇋A helt genomförd för stabil lufttillförsel

     • Stängt tillstånd: P- och A-portar helt avskurna utan avgasfunktion

     • Kärnapplikation: Ren pipeline på/av-kontroll, flitigt använd för vakuumkretshållning och huvudluftkällomkopplare

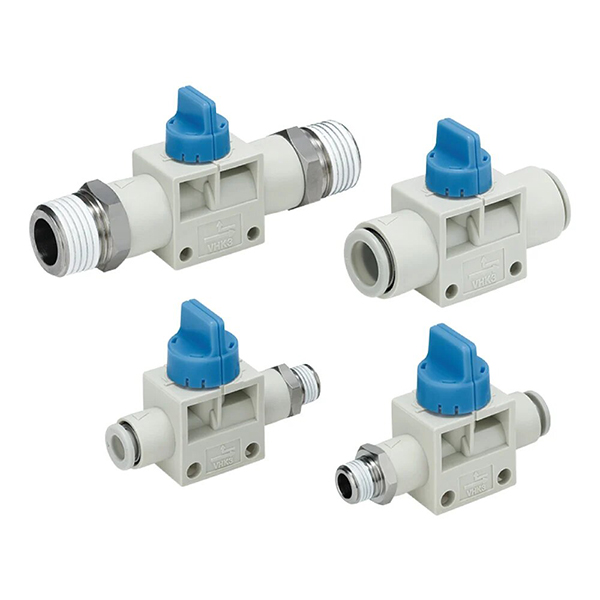

  4.2 VHK3 3/2-vägs (blå knopp)

     • Öppen stat: P→A luftintagsledning för normal drift av utrustningen

     • Stängt tillstånd: P-port stängd, A-port släpper automatiskt ut resttrycket genom inbyggd dold kanal

     • Core Advantage: Tömning av restgas med en nyckel efter avstängning, eliminerar risker för kvarvarande tryck och säkerställer säker ventildemontering och underhåll av utrustning


5. Strukturella kärnfördelar

     • Fyra universella rörledningskombinationer: Stöd för F-F dual push-fit, S-S dubbel utvändig gänga, F-S P-push/A-thread, S-F P-thread/A-push anslutningslägen, helt anpassningsbar till olika rörledningslayouter på plats

     • Tillval med fast fäste: Utrustad med snäppmonteringsfäste för valfri panel och skåp fast installation, flexibla installationsmetoder

     • Uppgraderad VHK-A Anti-Drop-struktur: Optimerad ratt-anti-lossningsdesign, förhindrar effektivt att ratten faller av under högfrekvent upprepad drift, förbättrar servicestabiliteten

     • Mini Compact Storlek: Ultraliten kroppsdesign, perfekt lämpad för trådrännor, smala utrustningsluckor och kompakta mikropneumatiska kretsar

     • Utmärkt tätningsprestanda: Precisionstätningsstrukturen ger ultralågt mikroläckage, vilket säkerställer långvarig stabil lufttät drift


6. Urvalsskillnad: VHK Knob Valve vs HSV Hand Slide Valve

Jämförelseobjekt

VHK Vridventil

HSV Push-Pull Slidventil

Driftläge

90° fingervridning

axiell främre och bakre push-pull-drift

Avgasstruktur

3-vägs inbyggt dolt avgasrör, ingen extern exponerad port

mittexponerade avgasport på ventilhuset

Volymfunktion

ultra-mini kompakt, lämplig för trånga utrymmen och trådtråg

större kroppsstorlek, designad för huvudrörledning

Kärnapplikation

fingrenat luftrör & pilotpneumatisk kretskontroll

huvudutrustning luftkälla avstängning & kraftig krets


7. Typiska tillämpningsscenarier

     • Magnetventil främre säkerhetstryckavlastning: Luftkälla → VHK3 → magnetventil. 3-vägsventilen tömmer automatiskt resttrycket bakom ventilen när den är stängd, vilket ger säker demontering och underhåll av pneumatiska komponenter utan tryckrisk.

     • Vakuumkrets på-av-kontroll: VHK2 2-vägsventil installerad på sugkoppens vakuumrörledning, stänger av vakuumtrycket stabilt efter avstängning för att bibehålla vakuumhållningseffekten och undvika luftläckagefel.

     • Verktyg Micro Cylinder Branch Switch: Tillämpas på lokal manuell start-stopp-kontroll av mikrocylinderluftkälla, bekvämt för felsökning av enstaka utrustning, underhåll och oberoende kretsbyte.


Sammanfattning av en mening

     SOLH VHK-serien är en mini 90° roterande finger manuell ventil helt kompatibel med SMC original VHK-serien. Med 2-vägs avstängning och 3-vägs resttrycksavlastning dubbla funktioner, diversifierade kombinationer av gänga/push-fit-gränssnitt och ultralätt drift, är det den optimala minimanuella omkopplingsventilen för pneumatiska grenkretsar, pilotstyrning och säkerhetsskydd för vakuumsystem.
