VM2 (VM200) Series Medium 2/3 Port Mekanisk Poppet Ventil

Märke: SOLH by Richge Technology

Produktpositionering

     VM2 (VM200)-serien är en medelstor 2/3-ports mekanisk tallriksventil som är fullt utbytbar med SMC-standardmodeller. Den har en pålitlig tallrikstätningskonstruktion och har anmärkningsvärt hög flödeskapacitet (Cv≈0,87), universell Rc1/4 standardport, robust industriell konstruktion och kompletta utbytbara manöverhuvuden. Det är den vanliga mekaniska styrventilen för slaggränsdetektering, manuell manövrering och luftkretskoppling på alla typer av automatiserade maskiner.

Kärntekniska specifikationer

  1 Grundläggande parametrar

     -- Seriekod: VM200 (kortnamn VM2)

     -- Kretstyper: 2-portar (VM22x), 3-portar (VM23x, normalt stängd NC som standard)

     -- Struktur: Direktverkande tallrikstyp med utmärkt tätning och lång livslängd

     -- Tillämplig vätska: Tryckluft, inert gas

     -- Driftstryckintervall: 0 ~ 1,0 MPa (vakuuminkompatibel)

     -- Omgivnings- och medeltemperatur: -5 ~ +60 ℃ (ingen glasyr tillåten)

     -- Portgänga: Rc1/4 (02); valfri NPT1/4 (N02), G1/4 (F02)

     -- Flödesprestanda: Effektiv sektionsarea 19 mm², Cv = 0,87

     -- Nettovikt: Standardmodell 90 g

     -- Rörlayout: Sidoport (01), bottenport (00)

     -- Smörjkrav: Smörjfri; ISO VG32 turbinoljesmörjning tillval

  2. Totala yttre mått (mm)

     -- Sidoportversion: 17 × 44 × 25

     -- Nedre portversion: 17 × 44 × 30

Kretsdefinition och arbetslogik (3-portar/2-portar)

  1. 3-portsmodell (VM23x, mest använd)

     -- Port 1(P): Huvudluftinlopp

     -- Port 2(A): Styrsignalutgång

     -- Port 3(R): Avgasport

     -- NC Normally Closed Logic: opåverkad → P avstängd från A, A ansluten till R; Efter aktivering → ansluter P till A, A stänger av avgas R

  2. Modell med 2 portar (VM22x)

     -- Port 1(P): Vätskeingång

     -- Port 2(A): Styrutgång

     -- Normalt stängd: Luftkanalen öppnas när den trycks ned, stängs av direkt efter att den släppts

Full portfölj med utbytbart ställdon

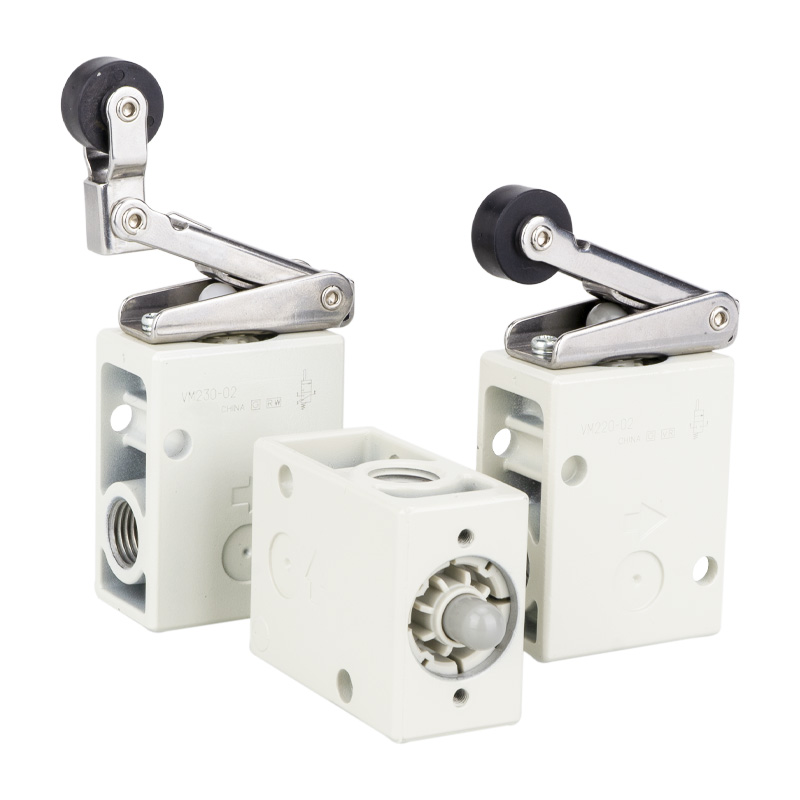

 1. Typ av rullspak (för slaggränsdetektering, mest populär)

     -- VM231/221: Standard POM plastrullspak

     -- VM231S/221S: Vals av härdat stål för slitstarka nötningsbeständiga arbetsförhållanden

     -- VM233/223: Envägs antirebound-rullspak

  2. Rak kolvtyp

     VM230/220: Standard rak tryckkolv

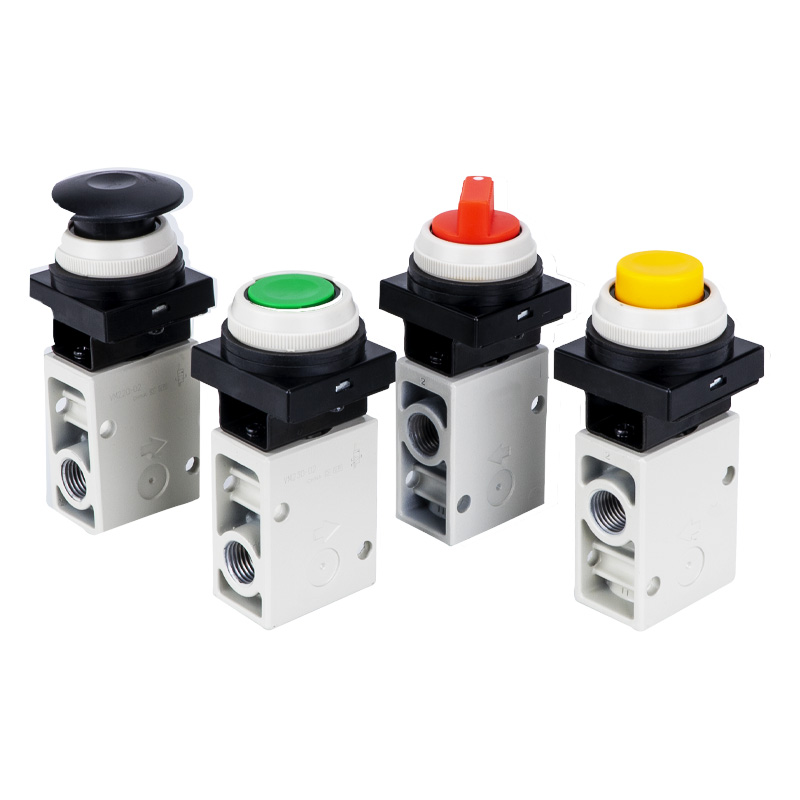

3. Tryckknappstyp (för manuell joggning)

     -- VM232/222: Platt standardtryckknapp

     -- VM232Y/222Y: Gult svamphuvud med hög synlighet för nödstopp

     -- VM232G/222G: Grön indikatortryckknapp

 4. Specialställdon som tillval

     Gångjärnsspak, vippspak, låsbar vridknapp, dubbelriktad spak och andra anpassade avtryckarhuvuden

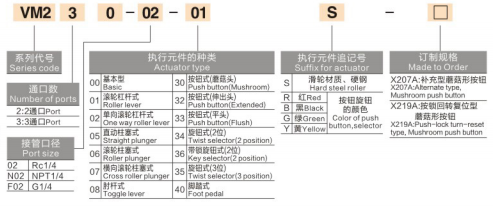

 Modellkod Förklaring

   1. (Exempel: VM231-02-01S)

     -- VM231: 3-portars krets + rullspaksställdon

     -- 02: Portstorlek (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Sidoportslayout (00 = bottenportslayout)

     -- S: Vals av härdat stål (inget suffix = standard POM-vals)

     -- Färgsuffix: A=standardsvart; Y=gul svamp; G=grön knapp

  2. Vanliga standardmodeller

     -- VM231-02-01A: 3-portar, POM-rulle, Rc1/4, sidoport (universell modell för allmänt bruk)

     -- VM231S-02-01A: 3-ports, härdat stålvals, Rc1/4, sidoport (tunga nötningsbeständiga arbetsförhållanden)

     -- VM230-02-00A: 3-ports, rak kolv, bottenport

     -- VM232Y-02-01A: 3-portar, gul svampnödstoppsknapp, sidoport

Kärnproduktfördelar

     -- Medium hög flödesprestanda: Cv=0,87, nästan 8 gånger högre flödeskapacitet än mini VM1 (Cv=0,11), perfekt matchande pneumatiska medelflödeskretsar

     -- Universal Rc1/4-port: Standard vanlig gängstorlek för automationsutrustning med utmärkt kompatibilitet mellan olika modeller

     - Pålitlig tallrikstätning: Bra lufttäthet, dammföroreningsbeständighet, snabb respons och förlängd livslängd

     -- Stöd för dubbla rörlayouter: Sid- och bottenportalternativ för flexibel tät panelinstallationslayout

     -- Komplett ställdon täckning: Rullspak, kolv, platt knapp och svamphuvud tillgängliga för att täcka mekanisk gräns, manuell joggning och nödstopp i alla scenarier

     -- Kraftig robust konstruktion: Metallventilkropp; S suffix härdad stålrulle valfri för hård industriell kontinuerlig drift

     -- Smörjfri design: Låg underhållsbelastning, ren och miljövänlig luftkretsdrift

Typiska tillämpningsscenarier

     -- Avkänning av utrustningens slaglängd: Cylinder-/slidbordsavkänning av fullt läge med manöverdon med rullspak

     -- Manuell jogkontroll: Maskindriftsättning på plats och panelmanövrering via tryckknapp

     -- Säkerhetsnödspärr: Gult svamphuvud för snabb avstängning av luftkretsen

     -- Jig- och fixturbyte: Kläm/avklämma pneumatisk slingkontroll

     -- Automatiserade produktionslinjer: Arbetsstationspositionssignal och mekaniska säkerhetsförreglingskretsar

     -- Förpacknings-, textil- och tryckmaskiner: Högfrekventa mekaniska triggerkontrollslingor

Jämförelse av urval: VM1 VS VM2 Snabbreferenstabell

Sammanfattning av en mening

     SOLH VM2 medelstor mekanisk tallriksventil är utrustad med universell Rc1/4-port, Cv=0,87 hög flödeskapacitet, utbytbara ställdon i hela sortimentet och alternativ för dubbla sido-/bottenrör, fungerar som den vanliga vanliga mekaniska styrventilen för alla pneumatiska kopplingskretsar för industriell automation.
