VM4 (VM400) Series Medium 3-Port Poppet Mekanisk Ventil

Stämpla:SOLH från Richge Technology

Produktpositionering

     VM4 (VM400)-serien är en medelstor 3-ports ventil med tallriksventil helt utbytbar med SMC originalmodeller, placerad mellan mini VM1 och VM2-serien med högt flöde. Den stöder hela driftområdet från vakuum (-100 kPa) upp till 1,0 MPa positivt tryck med universell Rc1/8-port, dubbel sido-/bottenrörslayout, robust metallkonstruktion, ultralång livslängd och kompletta utbytbara ställdonhuvuden. Allmänt antagen för slaggränsdetektering, manuell joggning och säkerhetsförreglingskretsar på allmän automationsutrustning.

Kärntekniska specifikationer

  1. Grundläggande allmänna parametrar

     --  Seriekod: VM400 (kortnamn VM4)

     --  Kretstyp: 3/2-vägs; Normalt stängd (NC-standard), Normally Open (NO valfritt

     --  Struktur: Direktverkande tallrikstyp, tättslutande, dammtät, förlängd livslängd

     --  Tillämplig vätska: Tryckluft, inert gas

     --  Driftstryckintervall: -100kPa ~ 1,0MPa (vakuumkompatibel, fördel jämfört med VM2)

     --  Omgivnings- och medeltemperatur: -5 ~ +60 ℃ (ingen intern isbildning tillåten)

     --  Porttråd: Rc1/8 (01); valfri NPT1/8 (N01), G1/8 (F01)

     --  Flödesprestanda: Effektiv sektionsarea 7 mm², Cv = 0,38

     --  Nettovikt: Standard basmodell 110 g

     --  Rörlayout: Sidoport (01), bottenport (00)

     --  Smörjning: Smörjfri; ISO VG32 turbinoljesmörjning tillval

     -- Max kopplingsfrekvens: 60 cykler/min för tryckknapps-/rullmanöverdon; 6 cykler/min för vred/väljarhuvuden

     --  Stöt- och vibrationsbeständighet: 1 000 m/s² slagtålighet, 70 m/s² vibrationsbeständighet (tung industrikvalitet)

  2. Yttre övergripande mått (mm)

     --  Sidoportversion: 18 × 30 × 57

     --  Nedre portversion: 18 × 30 × 62

  3. 3-portars kretsdefinition och logik

     -- Port 1(P): Huvudluftinlopp

     --  Port 2(A): Utgångsport för styrsignal

     --  Port 3(R): Avgasport

     --  NC Normally Closed Logic: opåverkad → P avstängd från A, A ansluten till avgas R; Efter aktivering → P ansluter till A, A kopplar bort avgas R

Komplett utbud av utbytbara ställdonhuvuden

  1. Rullspakstyp (mest populär för slaggränsavkänning)

     -- VM431: Standard POM plastrullspak

     -- VM431S: Valsspak av härdat stål för kraftig nötningsbeständig kontinuerlig drift

     -- VM432: Envägs anti-rebound rullspak för att eliminera felfunktion av omvänd trigger

 2. Rak kolvtyp

     -- VM430: Standard rak kolvbasmodell, stöder anpassade speciella ställdonstillbehör

  3. Nödstoppshuvuden med tryckknapp och svamp (manuell jogging och säkerhetsspärr)

     -- VM432: Platt standardtryckknapp

     -- VM432Y: Gult svamphuvud med hög synlighet för nödstopp

     -- VM432R: Röd svampnödstoppsknapp

     -- VM432G: Grön indikatorknapp

  4. Vred / Väljare / Låsbara säkerhetsställdon

     -- VM434: 2-läges / 3-läges vridreglage

     -- VM435: Låsbar tryckknapp för att förhindra oavsiktlig falsk triggning

     -- VM436: Vridbart ställdon för gångjärnsspaken

Modellkod Förklaring

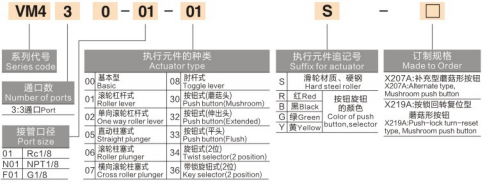

 1. (Exempel: VM431-01-01S)

     -- VM431: 3-portars krets + rullspaksställdon

     -- 01: Portgängakod (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Sidoportsrörslayout (00 = bottenportslayout)

     -- S: Vals av härdat stål (inget suffix = standard POM-plastrulle)

     -- Färgsuffixmärke: Y=gul svamp, R=röd svamp, G=grön tryckknapp

  2. Populära standardmodeller

     -- VM431-01-01A: 3-portars POM-rullspak, Rc1/8 sidoport (universell modell för allmänt bruk)

     -- VM431S-01-01A: 3-ports härdat stålvals, slitstarka nötningsbeständiga arbetsförhållanden

     --  VM430-01-00A: 3-ports rak kolv, bottenport för anpassad ställdonmontering

     -- VM432Y-01-01A: 3-ports gul svamphuvud nödstoppsventil

Kärnproduktfördelar

     -- Ultrabrett intervall för dubbelt vakuum och positivt tryck: Stabil drift från -100 kPa vakuum upp till 1,0 MPa, kompatibel med både vakuumadsorption och standardövertryckskretsar (VM2 kan inte stödja vakuum)

     -- Pålitlig tallrikstätningskonstruktion: Utmärkt lufttäthet, dammkontaminationsbeständighet, snabb respons och ultralång livslängd

     -- Universal Rc1/8 standardgänga: allmänt antagen portstorlek för allmän automationsutrustning med stor utbytbarhet

     -- Dubbla sido-/bottenrörslayouter: Flexibel installationslayout för tät panelstapling och utrustning med begränsat utrymme

     -- Komplett ställdonsportfölj i hela serien: rullspak, kolv, platt tryckknapp, färgsvamphuvud, vridknapp och låsbara huvuden täcker helt slaglängden, manuell joggning, nödstopp och väljarkontrollkrav

     -- Kraftig industriell robust konstruktion: Solid metallventilkropp, valfri härdat stålvals och hög stöt-/vibrationsbeständighet för hårda kontinuerliga produktionslinjer

     -- Smörjfri underhållsfri design: Låg driftskostnad och ren oljefri luftkretsmiljö

Typiska industriella tillämpningsscenarier

     -- Utrustningsslaggränsdetektering: Cylinder- och skjutbord fullt lägesåterkoppling med rullspaksmanöverdon

     -- Vakuumadsorptions- och frigöringskontrollkretsar (stabil drift vid -100kPa undertryck)

     -- Manuellt joggtest & driftsättning av utrustning via paneltryckknappsställdon

     -- Maskinsäkerhetsnödspärr: Gult/rött svamphuvud för snabb avstängning av luftkretsen

     -- Jig & fixtur pneumatisk omkoppling för att klämma/avklämma öglor

     -- Förpacknings-, tryck- och textilmaskiner högfrekvent mekanisk triggerkontroll

     -- Små automatiserade arbetsstationspositionssignalåterkoppling och mekaniska säkerhetsförreglingskretsar

Jämförelsetabell för urval: VM1 / VM2 / VM4-serien

Sammanfattning av en mening

     SOLH VM4 medium 3-ports tallriksventil är utrustad med universell Rc1/8-port, Cv=0,38 flödeskapacitet, full vakuum ~1,0MPa tryckkompatibilitet, pålitlig tallrikstätning, kompletta utbytbara ställdon och dubbel sido-/bottenrörslayout, vilket fungerar som den föredragna medelhöga mekaniska styrventilen för långtidsprestanda och långtidsmotståndsdrift, vakuumdrift och långtidsmotståndsdrift.
