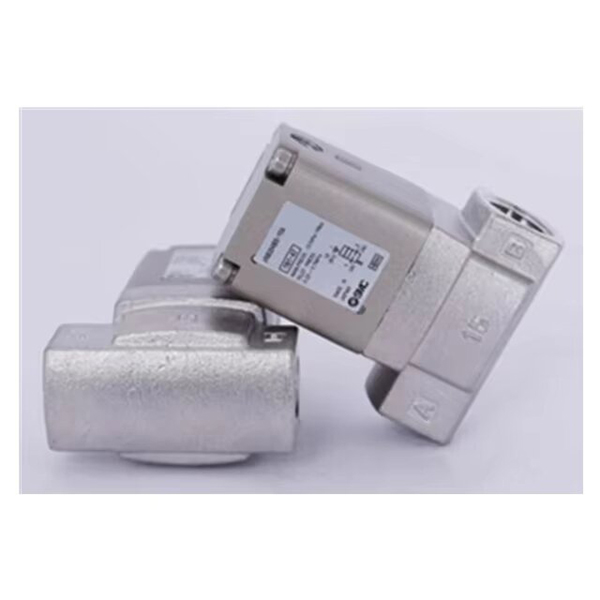

VNB201-serien luftpilotmanövrerad 2-vägs vätskekontrollventil

Stämpla:SOLH från Richge Technology

Produktpositionering

     VNB201-serien är en extern luftpilotmanövrerad 2-vägs vätskekontrollventil utvecklad av SOLH under Richge Technology. Den är designad för on-off-kontroll av flera industriella media inklusive luft, vatten, olja, vakuum och inert gas. Dess kärnstyrkor inkluderar tillförlitlig start med nollskillnadstryck, hög flödeskapacitet och dubbelriktad vätskepassage.

Kärnfunktioner

     1. Extern luftpilotdrift, noll differentialtryckstart

     -- Fullt driven av externt pilotlufttryck som sträcker sig från 0,25–0,7 MPa, oberoende av huvudkretsens mediumtryck.

     -- Stabil öppning och stängning under svåra förhållanden som vakuum, noll tryckskillnad och lågt tryck, vilket löser det vanliga felet med vanliga ventiler som inte öppnar under lågt tryck.

    2. Balanserad poppet-struktur, högt flöde och dubbelriktat flöde

     -- Balanserad tallriksdesign ger lågt flödesmotstånd, hög Cv-koefficient och minimal tryckförlust.

     -- Stöder dubbelriktat vätskeflöde, vilket ger större flexibilitet för rörledningslayout och fältinstallation.

   3. Flera materialkombinationer för kompatibilitet med bred media

     -- Ventilhusalternativ: Standard mässingslegering (A), korrosionsbeständigt rostfritt stål (S), lätt aluminiumlegering (L).

     -- Tätningsmaterialalternativ: Standard NBR för vatten och luft; FKM fluorgummi för oljebeständighet och hög temperaturbeständighet; EPR etylen propylengummi för varmvatten & svaga sura medier.

     -- Kompatibla media: Tryckluft, vatten, hydraulolja, vakuum, inert gas (N₂/CO₂), svag syra och svaga alkaliska vätskor.

    4. Robust struktur för svåra arbetsförhållanden

     -- Solid metallventilkropp med utmärkt antifouling-prestanda, lämplig för långvarig kontinuerlig drift och frekventa växlingscykler.

     -- Inga interna elektriska komponenter, vilket eliminerar risker för elektriska gnistor; tillämpligt på riskzoner med explosionssäkra krav.

    5. Flexibel installation

      Kompakt fristående kropp med standard Rc (PT) gängportar, som tillåter installation i alla vinklar utan riktningsbegränsningar.

Fullständiga tekniska specifikationer

     -- Ventilkonfiguration: 2/2-vägs, extern luftpilot aktiverad

     -- Standardfunktion: Normalt stängd (NC); Normalt öppen (NO) valfritt

     -- Portstorlekar: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Öppningsdiameter: 15 mm / 20 mm

     -- Driftstryckintervall Huvudkrets: 0 ~ 1,0 MPa (vakuum till positivt tryck) Pilotlufttillförsel: 0,25 ~ 0,7 MPa (ren torr tryckluft)

     -- Bevistryck: 1,5 MPa

     -- Temperaturområde Medeltemperatur: -5℃ ~ +60℃ Omgivningstemperatur: -5℃ ~ +60℃

     -- Skyddsklass: Standard inomhusmodell (ingen IP-klassning, för rena inomhusmiljöer) Modellkod Förklaring· VNB201A-15A: Mässingskropp + NBR tätning + 1/2" port, NC luftpilotventil

     -- VNB201AS-20A: Rostfritt stål korrosionsbeständig kropp + NBR tätning + 3/4" port

     -- VNB201AF-25A: Mässingskropp + FKM fluorgummitätning + 1" port (olje- och högtemperaturbeständig)

Typiska tillämpningsscenarier

     -- Allmänna industriella vätskesystem: On-off-kontroll för kylvatten, smörjolja, rengöringsvätska och huvudtryckluftsrörledningar

     -- Vakuum- och lågtryckskretsar: Vakuumadsorption, undertryckstransport och mikrotrycksvätskekontroll (noll tryckskillnadsstartförmåga)

     -- Multimedia blandade rörledningar: Enskild utrustning som kräver kontroll över vatten, luft, olja och flera medier

     -- Kemisk industri, livsmedels- och läkemedelsindustri: kropp i rostfritt stål med EPR-tätningar för rena, milt korrosiva och sanitära vätskekretsar

     -- Explosionsfarliga miljöer: Kontroll av brandfarliga vätskor och lösningsmedel utan risk för elektriska gnistor

Sammanfattning av en mening

     SOLH VNB201 luftpilotmanövrerad ventil använder extern pilotdrift med noll differenstryckstart, högt dubbelriktat flöde och utbytbara kropps- och tätningsmaterial; det är en luftmanövrerad vätskeavstängningsventil för alla ändamål optimerad för industriella applikationer som kräver hög tillförlitlighet inklusive lågt tryck, vakuum, stort flöde, multimedia och explosionssäkra arbetsförhållanden.
