VR51-serien pneumatisk tvåhands säkerhetskontrollventil

Stämpla:SOLH från Richge Technology

Produktpositionering

     VR51-serien är en dedikerad pneumatisk tvåhandssäkerhetskontrollventil. Dess kärnsäkerhetslogik kräver att två oberoende knappar aktiveras samtidigt inom 0,5 sekunder för att generera luftutsläpp. Den är speciellt utvecklad för att förhindra handklämning, klämning och skärolyckor på hydrauliska pressar, nitmaskiner, skärutrustning och andra farliga maskiner, helt kompatibel med EN ISO 13851 och EN574 internationella säkerhetsstandarder.

Grundläggande arbetsprincip och säkerhetslogik

1. Dual Input OCH Gate Logic

     -- Två oberoende signalingångsportar P1 och P2

     -- Luftutgång vid port A aktiveras endast när båda insignalerna anländer inom en tidsskillnad på mindre än 0,5 sekunder

     -- Utgående lufttillförsel stängs av omedelbart om någon av knappen släpps eller en signal försvinner

2. Intern mekanisk struktur

     -- 3/2-vägs 2-läges pneumatisk logikventil utan fjäderretur

     - Inbyggd 0,5s tidsfördröjningsövervakningsmekanism för att eliminera enhands sekventiell fuskoperation

     -- Standardljuddämpare förinstallerad på avgasport R

Fullständiga tekniska specifikationer

     -- Tillämplig vätska: Tryckluft

     -- Driftstryckintervall: 0,25 ~ 1,0 MPa

     -- Bevistryck: 1,5 MPa

     -- Omgivningstemperatur: -5 ~ +60 ℃ (isning förbjuden)

     -- Portalternativ: C06: φ6 metrisk flamskyddande push-in-koppling C07: 1/4" imperial flamskyddande push-in-koppling

     -- Nettovikt: Ca. 340 g

     -- Säkerhetscertifieringar: EN ISO 13851, EN574, CE, RoHS

 Definition av modellkod

1. Exempel: VR51-C06-B

     -- VR51: ​​Seriekod för tvåhandssäkerhetsventil

     -- C06 / C07: Push-in-portstorlek C06 = φ6 slangkoppling C07 = 1/4" slangkoppling

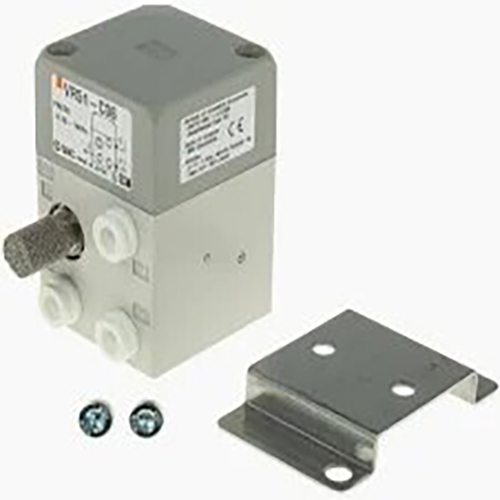

     -- Suffix B: Monteringsfäste alternativ Inget suffix = Bakre portrör version B = Utrustad med metallmonteringsfäste (VR51B)

2. Populära standardmodeller

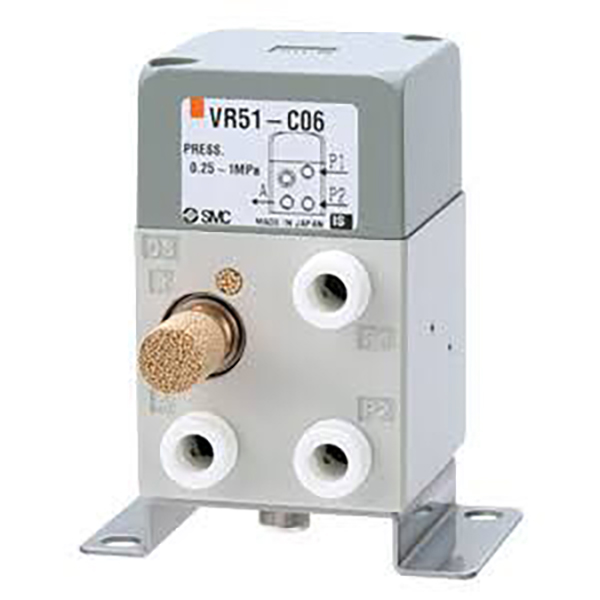

     --VR51-C06: φ6 push-in, bakre rör (mest använda)

     --VR51-C06B: φ6 push-in med monteringsfäste

     --VR51-C07: 1/4" push-in, bakre rör

Kärnsäkerhetsfördelar

1. Obligatorisk synkron tvåhandsdrift Anti-fusk Design

     Giltig utsignal utlöses endast när båda händerna trycker på knapparna inom 0,5 s; enhandsmanövrering kan inte aktivera utrustning. Maskinen stannar omedelbart när någon knapp släpps.

2. Full pneumatisk konstruktion för egensäkerhet

     100 % luftdriven utan några elektriska komponenter; säkerhetsprestandan förblir opåverkad vid strömavbrott. Explosionssäker struktur fungerar tillförlitligt i fuktiga, dammiga och brandfarliga verkstadsmiljöer.

3. Robust och underhållsfri struktur med lång livslängd

     Slitstark spoldesign med utmärkt anti-kontaminationskapacitet. Smörjfri drift; ljuddämpare ingår som standardtillbehör för att minska arbetsbelastningen vid montering på plats.

4. Flexibel installation i flera riktningar

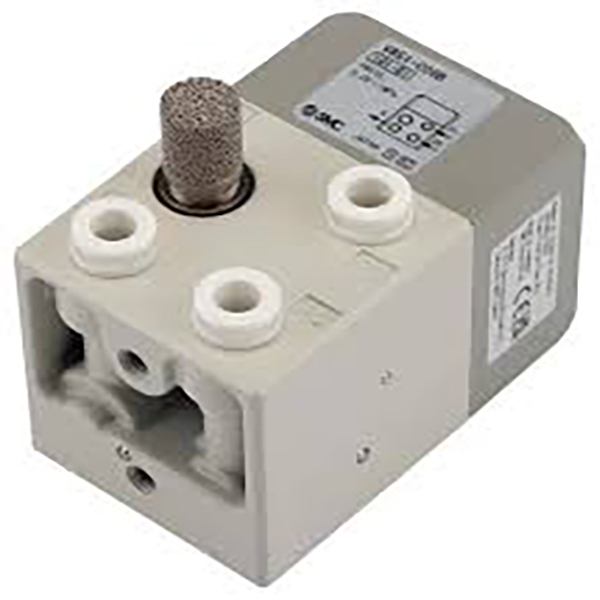

     Stöder bakre eller nedre rörlayout. Valfritt monteringsfäste möjliggör enkel installation av panel och utrustningsram för olika maskinlayouter.

Typiska scenarier för säkerhetsapplikationer

     -- Pneumatiska pressar och nitmaskiner: Tvåhandsavtryckare för att undvika klämskador på händerna

     -- Skär- och klippmaskiner: Obligatorisk aktivering med två knappar för att förhindra skärolyckor

     -- Klämnings- och presspassningsstationer: Säkerhetsspärr för att eliminera klämrisker

     -- Hjälputrustning för formsprutning och stämpling: Säker startspärrkrets

     -- Halvautomatiska monteringsproduktionslinjer: Handskydd för farliga driftzoner

Sammanfattning av en mening

     SOLH VR51 helt pneumatisk tvåhands säkerhetsspärrventil har inbyggd 0,5 s synkron detekteringslogik, full EN ISO 13851 säkerhetscertifiering, 3/2-vägs design och flamskyddade push-in beslag, som fungerar som standard säkerhetskomponent för att förhindra handklämning och klämprocessrisk för pneumatisk utrustning.
