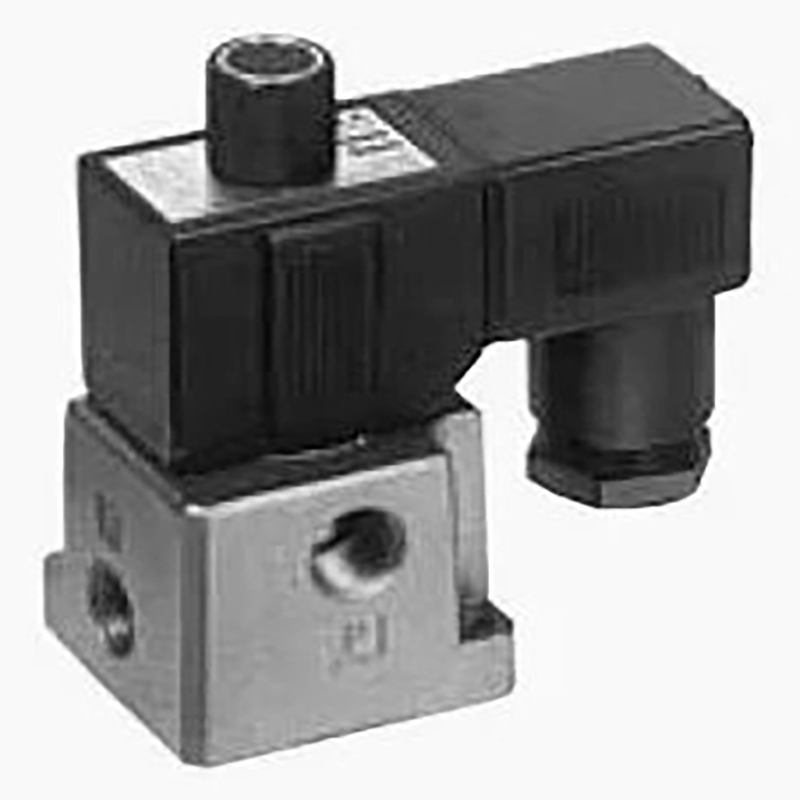

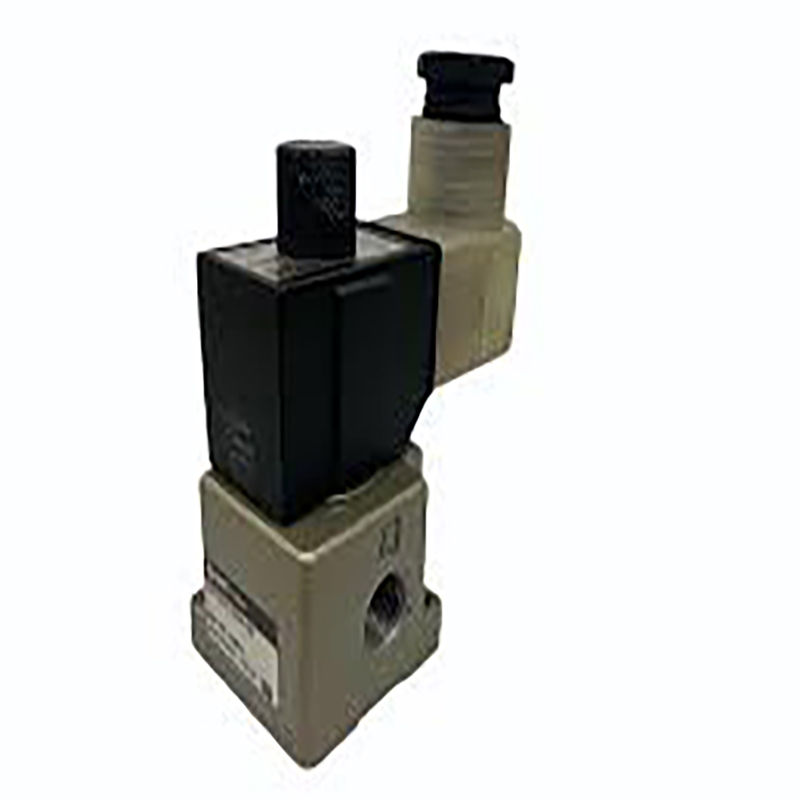

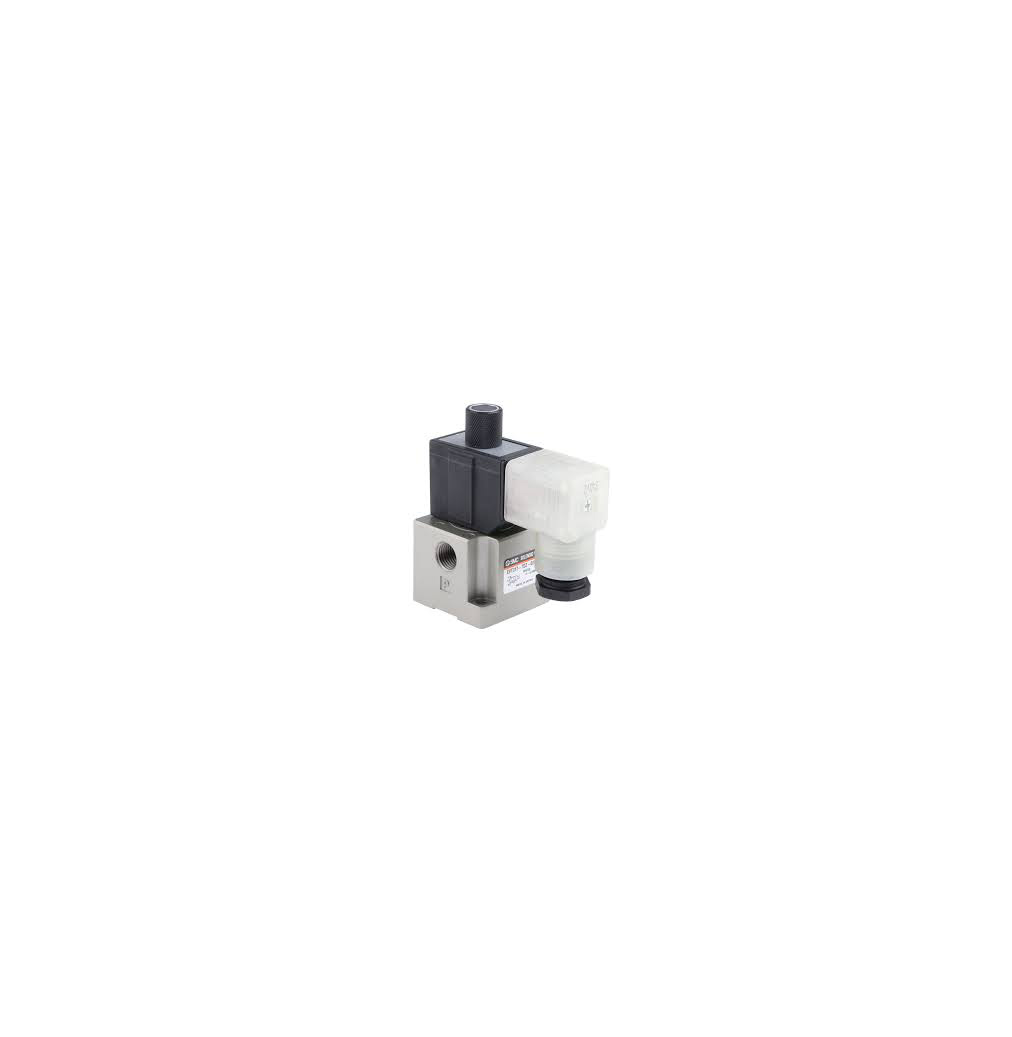

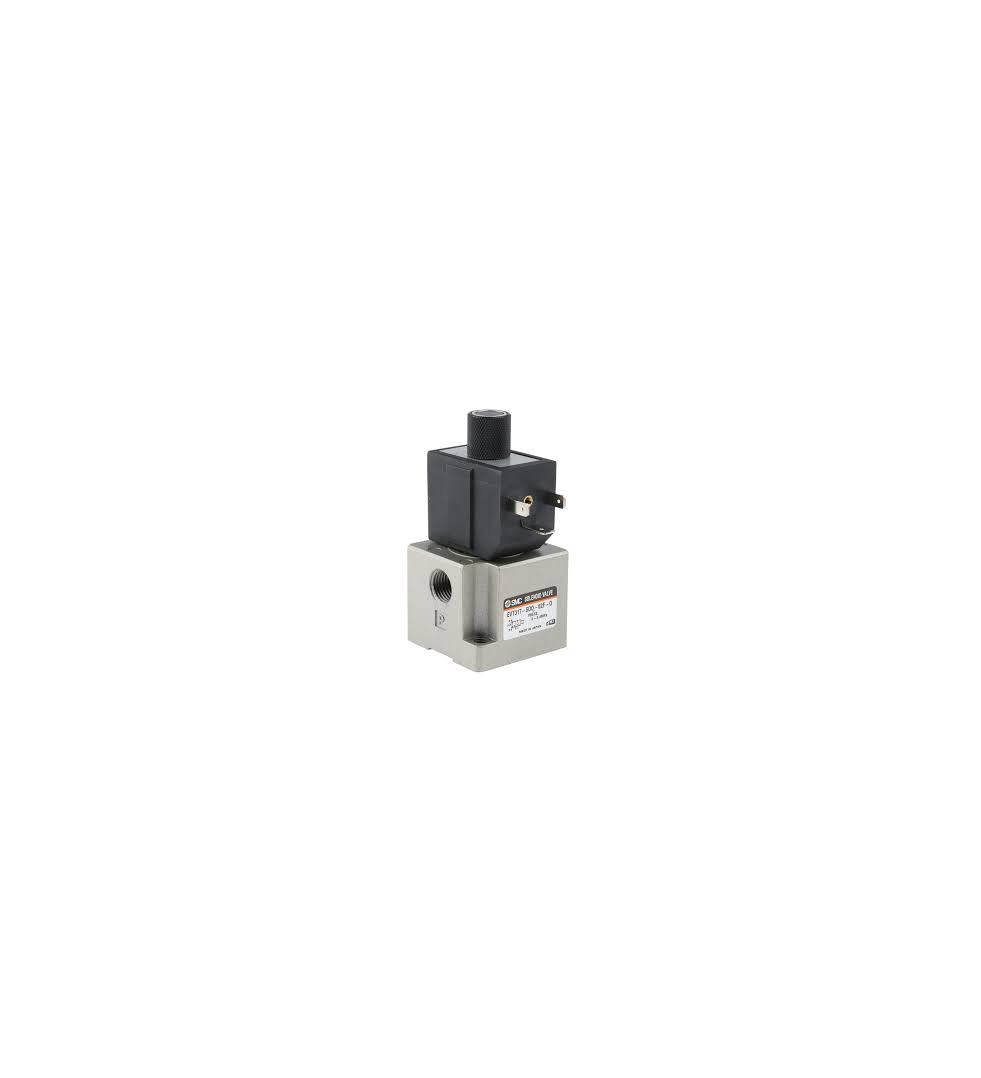

VT317 serie 3-portars magnetventil – direktverkande valstyp

Stämpla:SOLH från Richge Technology

Produktpositionering

     VT317-serien är en direktverkande tallriks 3-ports magnetventil med elastisk tätningsstruktur enligt SOLH-standard. Utvecklad för trycklufts- och inertgaskretsar, realiserar den luftkrets till-från, omkoppling och avgaskontroll. Denna kompakta, allmänna omkopplingsventil med högt flöde, som stöder start vid nolltryck och både övertryck och vakuum, passar högcykelarbetsförhållanden för olika automatiserade utrustningar.

Kärnfunktioner

     --Direct Poppet-konstruktion med nolltrycksstart Inget minsta pilottryck krävs för drift. Stabil prestanda över fullt övertrycksområde 0–0,9 MPa; Vakuumvarianten stöder tryck ner till -101,2 kPa, anpassningsbar till lågtrycks-, vakuum- och medelhögtrycksarbetsmiljöer.

     --6 funktioner integrerade i en ventil, flexibel rörkoppling6 omkopplingsbara arbetslägen inklusive Normally Closed (NC), Normally Open (NO), flödesdelare och väljarventil. En enhet uppfyller olika krav på pneumatiska kretsar med enastående konfigurationsflexibilitet.

     --Kompakt kropp med överlägsen flödeskapacitetMini totaldimension: 45×89,5×45 mm; flödeskoefficient C=2,6 dm³/(s·bar). Snabb respons inom ≤30 ms och max kopplingsfrekvens upp till 10 Hz, perfekt lämplig för höghastighetsväxling av luftvägar.

     --Elastisk tätning och smörjfri designPremium elastiska tätningskomponenter ger pålitlig täthet och förlängd livslängd. Smörjfri drift håller gaskretsarna rena och miljövänliga samtidigt som kostnaderna för rutinunderhåll minskar.

 Inbyggd icke-låsande manuell åsidosättande för enkel idrifttagning Standard icke-låsande manuell tryckknapp underlättar felsökning på plats, inspektion av utrustning och manuell nödväxling, vilket förenklar installations- och underhållsprocedurer.

     -- Monterbar grenrör & stark kompatibilitet Stöder staplade samlingar och matchar standard ventilö-system, idealisk för centraliserad pneumatisk styrning och integrerade slingor med flera ventiler.

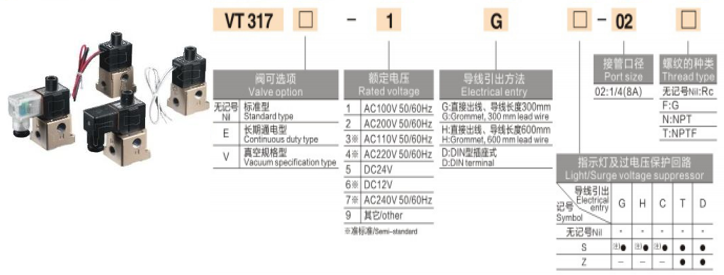

Fullständiga tekniska specifikationer

     --Portlayout: 3-portar

     --Driftsstruktur: Direktverkande poppettyp

     --Tätningstyp: Elastisk gummitätning

     -- Tillämpligt medium: Tryckluft, inert gas

     --Driftstryck: 0–0,9 MPa; Vakuummodell: -101,2 kPa ~ 0,1 MPa

     --Säkert tryck: 1,5 MPa

     --Omgivningstemperatur: -10℃ ~ +50℃

     --Svarstid: ≤ 30 ms

     --Max driftfrekvens: 10 Hz

     --Smörjkrav: Smörjfri

     --Manuell drift: Ej låsande manuell överstyrning

     --Port Gängstorlek: Rc 1/4 (02)

     --Tillval spolespänning: DC12V / DC24V, AC110V / AC220V & anpassade spänningar

     --Skyddsklass: Dammtät struktur4. Typiska tillämpningsscenarier· Pneumatiska styrslingor för automatiserade monteringslinjer, robotarmar och klämfixturer

     -- Luftblåsning, vätskesprutning och vakuumadsorptionssystem

     --Förpacknings-, tryck-, textil-, träbearbetnings- och livsmedelsmaskiner

     -- Utrustning som kräver nolltrycksstart, vakuumkompatibilitet, högfrekvent cykling och kompakt installationsutrymme

     --Centraliserade ventilöar och grenrör integrerade pneumatiska styrkretsar

Sammanfattning av en mening

     SOLH VT317 direktverkande 3-ports tallriksmagnetventil har nolltrycksstart, full vakuumkompatibilitet, sex omkopplingsbara funktioner, kompakt högflödesprestanda och underhållsfri drift, som fungerar som en kostnadseffektiv universalventil för på-av- och omkopplingsstyrning av alla automationspneumatiska kretsar.
