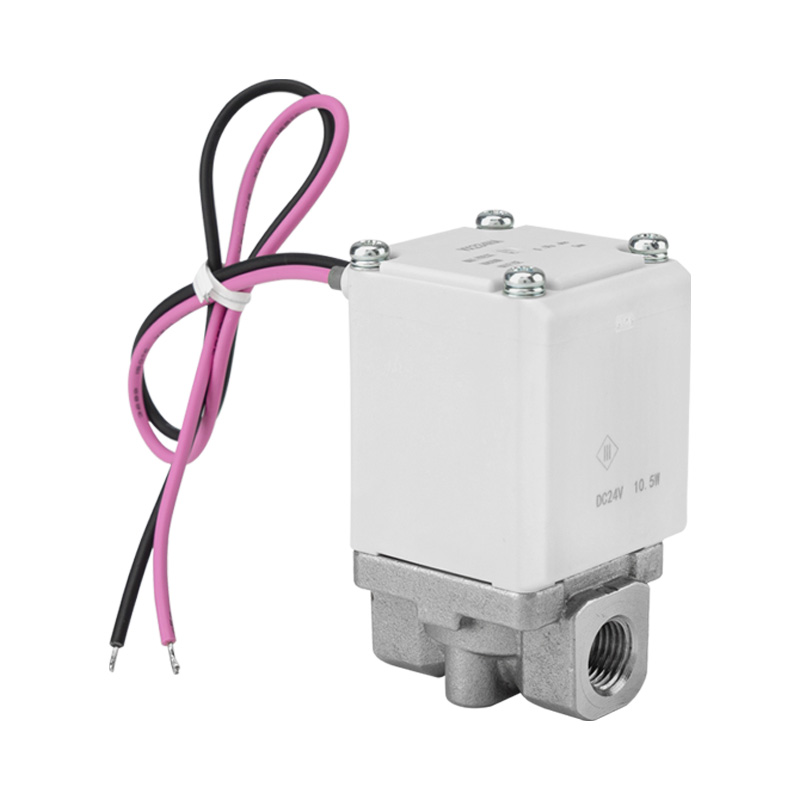

VX23-serien direktverkande 2/2-vägs magnetventil

Stämpla:SOLH från Richge Technology

1. Produktpositionering

     SOLH VX23-serien är en direktverkande 2/2-vägs magnetventil med multi-medium kompatibilitet, nolltrycksstart och kompakt högflödesprestanda. Den styr på- och avstängning av luft, vatten, olja, medelvakuum och varmvattenkretsar. Som en universell högfrekvent omkopplingsventil används den i stor utsträckning i kompakt utrustning för luftblåsning, kylning, smörjning och medelvakuumkontrollslingor.

2. Kärnfunktioner

--Direktverkande design med nolltrycksstart

     Inget minimidriftstryck krävs. Stabil öppning och stängning över hela 0–1,0 MPa tryckintervall, pålitlig för arbetsförhållanden med vakuum, lågt tryck och nollskillnadstryck.

-- Multi-Medium Universal Kompatibilitet

     Fungerar smidigt med tryckluft, kranvatten, hydraulolja, medelvakuum och varmt vatten. En ventil täcker flera vätskeapplikationer för att minska modellvalstyper och lagerkostnader.

-- Kompakt lättvikt med förbättrad flödeskapacitet

     Mindre storlek och lättare vikt än motsvarande standardventiler, med flödet ökat med cirka 20 %. Upptar minimalt med installationsutrymme, perfekt för tät layout och modulär integrerad utrustning.

-- Lågt buller och anti-klibbningsstruktur

     Inbyggd buffert och frigångsdesign försvagar stötljudet från järnkärnans rörelse. Fastnar knappast av högviskösa vätskor, vilket ger stabil avstängningsrespons för långcykeldrift.

-- IP65 högt skydd och lång livslängd

     IP65 dammsäker och stänksäker husstruktur. Spoleisolering Klass B / Klass H tillval, stabil under kontinuerlig långtidsspänning med förlängd livslängd.

-- Enkelt stöd för montering av rör och grenrör

     Kompatibel med snabba insticksrörkopplingar. Stöder oberoende enkel montering och grenrör staplade montering, förenklar ledningar och rörsystem för att förbättra underhållseffektiviteten.

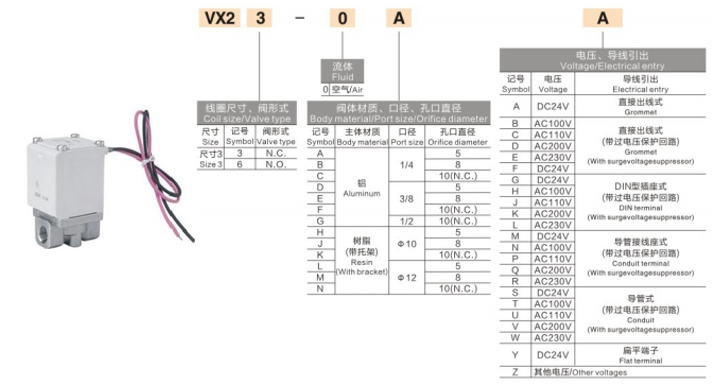

3. Fullständiga tekniska specifikationer

     --Kretstyp: 2/2-vägs, direktverkande

     --Standardfunktion: Normalt stängd NC (stängd när strömmen är avstängd, öppen när den är strömsatt)

     -- Tillämpliga vätskor: Luft, vatten, olja, medelvakuum, varmt vatten

     --Driftstryckintervall: 0–1,0 MPa

     --Säkert tryck: 1,5 MPa

     --Omgivnings- och medeltemperatur: -20℃ ~ +60℃ (Klass H-spole stöder högre temperatur)

     --Tätningsmaterial: NBR, FKM tillval

     --Ventilkroppsmaterial: aluminiumlegering, C37 mässing, SUS rostfritt stål, teknisk harts

     --Portstorlekar: 1/4", 3/8", 1/2"

     --Valfria spolespänningar: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     --Strömförbrukning: DC-version ca. 10,5W

     --Skyddsklass: IP65

     - Monteringsläge: Enkelt fristående / grenrörsstackfäste4. Typiska tillämpningsscenarier · Automatiserade utrustningskretsar: luftblåsning, vätskesprutning, kylning och smörjkontroll

     --Vattenbehandling, rengöringsmaskiner och av/på-kontroll av små vätskeledningar

     -- Vakuumadsorption, vakuumbrytning och medelstora vakuumsystem

     --Mini vätskekontroll för förpacknings-, elektronik-, tryck- och livsmedelsmaskiner

     --Allmänna arbetsförhållanden som kräver start utan tryck, multi-medium kompatibilitet, kompakt kontur och hållbar prestanda

Sammanfattning av en mening

     SOLH VX23 direktverkande 2/2-vägs magnetventil har nolltrycksstart, universell multi-medium anpassning, kompakt design med högt flöde, IP65-skydd och grenrörsmonteringskapacitet, fungerar som en kostnadseffektiv generell ventil för små vätskeav/på-styrsystem.
