VZM500 (VZM5) serie 5/2-vägs mekanisk ventil

VZM500 (VZM5) serie 5/2-vägs mekanisk ventil | Medelflöde elastisk tätning pneumatisk styrventil

Märke: SOLH by Richge Technology | SMC-kompatibel 5-ports mekaniskt manövrerad pneumatisk ventil

1. Produktöversikt

     SOLH VZM5 (VZM500)-serien är enmedelstor 5/2-vägs mekanisk reglerventil helt kompatibel med SMC-standarden. Den har en högtillförlitlig elastisk gummitätningsstruktur och har stabil tätning, snabb respons och utmärkt medelflödesprestanda med Cv-värde upp till 0,6. Utrustad med standard Rc1/8-port och kompletta ställdonhuvuden som tillval, stöder den mekanisk gränsutlösning, manuell jogkontroll och säkerhetskretsförregling. Med flexibel fotmontering och integrerad grenrörsinstallation, högfrekvent hållbarhet och bred tryckanpassningsförmåga, fungerar den som standardmodell för dubbelcylindrig synkronisering, pneumatisk kretsomkoppling och mekanisk gränskontroll i automatiserade produktionslinjer.

2. Grundläggande tekniska specifikationer

3. Port Definition & Circuit Mode

  3.1 Standard 5/2-vägsläge (dubbel kontroll/mekanisk kontroll)

     1(P) = Lufttillförselport, 2(A) = Positiv utgångsport, 3(B) = Omvänd utgångsport, 4(EXH) = Avgasport, 5(EXH) = Avgasport. Realiserar dubbelriktad omkoppling och snabb utblåsning av pneumatiska ställdon.

  3.2 Valfritt 5/3-vägsläge (mellanläge)

     Valfri medelstängd typ och mellantryckavlastningstyp, exakt anpassning till pneumatisk positionering, tryckupprätthållande och exakta slagregleringskrav.

  3.3 Pilotportspecifikation

     EXH-pilotporten använder M5×0,8-gänga. Den externa pilotversionen stöder oberoende luftkällaskontroll, lämplig för centraliserad pneumatisk styrning och matchningsscenarier med stort flöde.

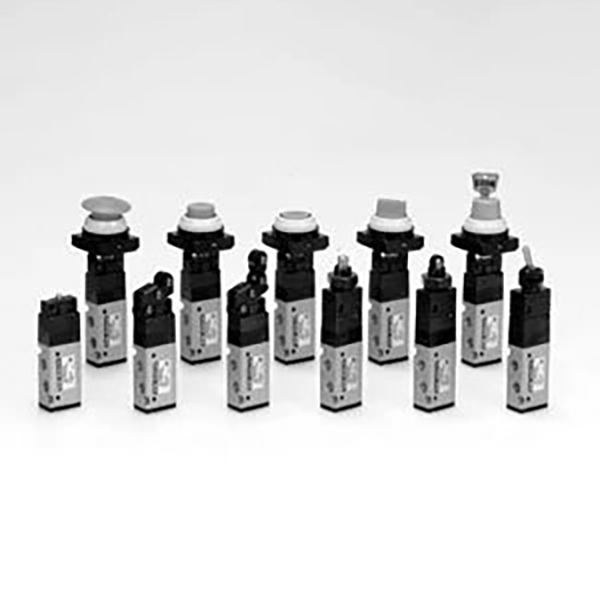

4. Tillval för manöverhuvud i full serie

5. Modellkodningsregler och vanliga modeller

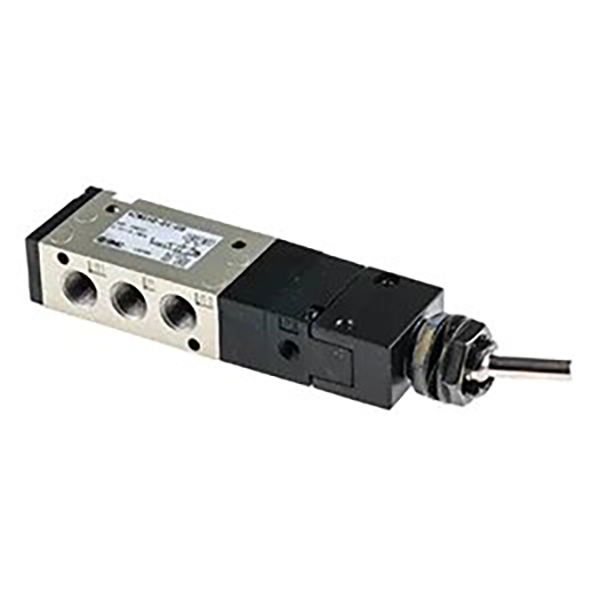

  5.1 Modelltolkning (Exempel: VZM550-01-08)

     • VZM550: Standard 5/2-vägs elastisk tätning grundläggande mekanisk ventil

     • Portkod: 01=Rcl/8; N01=NPT1/8; F01=G1/8

     • Ställdonskod: 08=vippspak; 01=rullspak; 30=tryckknapp; 37=tryck-drag

     • Valfritt suffix: -L=med fotfäste; -3=5/3-vägstyp; P=extern pilottyp

  5.2 Varmsäljande standardmodeller

     • VZM550-01-01: 5/2-vägs, grundläggande rullspak, Rc1/8-port, föredragen för allmänna mekaniska gränsscenarier

     • VZM550-01-30: 5/2-vägs, tryckknappstyp, Rc1/8-port, lämplig för manuell joggning av utrustning och felsökning

     • VZM550-01-37: 5/2-vägs, push-pull typ, Rc1/8-port, för manuell låsning och anti-felfunktionskontroll

     • VZM550-01-02: 5/2-vägs, enkelriktad rullspak, Rc1/8-port, professionell antirebound-gränskontroll

6. Kärnproduktens fördelar

  6.1 Standard medelstort flöde

     Utrustad med universell Rc1/8-port och Cv=0,6 flödeskoefficient, matchar pneumatiska kretsar med medelflöde perfekt, vilket ger stabil synkron verkan av dubbla cylindrar och pålitlig länkning av flera ställdon.

  6.2 Elastisk tätning med hög stabilitet

     Adopterar integrerad gummiventilkärnas elastiska tätningsstruktur, med noll läckage, stabil tryckhållning och snabb svarshastighet. Den ger lång livslängd och ultralåga underhållskostnader under konventionella industriella arbetsförhållanden.

  6.3 Utlösarlägen med full täckning

     Kompletta ställdonalternativ inklusive rulle, kolv, vippspak, knapp och tryck-drag-typer täcker helt mekanisk gräns, automatisk triggning, manuell felsökning och säkerhetsspärrtillämpning.

 6.4 Diversifierad flexibel installation

     Stöder oberoende montering av fotfäste och grenrörsintegrerad klusterinstallation. Godtyckliga EXH-portar kan förses med rör för avgas, anpassade till tät panellayout och begränsat installationsutrymme.

  6.5 Högfrekvent industriell hållbarhet

     Stöder upp till 300c.p.m högfrekvent cyklisk drift, med utmärkt slag- och vibrationsmotstånd. Den anpassar sig stabilt till långvarig kontinuerlig drift av tung industriutrustning.

  6.6 Extern Pilot Expanderbar Design

     Valfritt externt pilotstyrningsläge förverkligar fjärrstyrd och centraliserad luftkällskontroll, som uppfyller de matchande kraven från huvudkretsar med stort flöde och automatiserade integrerade pneumatiska system.

7. Typiska tillämpningsscenarier

     • Dubbelcylindrig synkron kontroll: Säkerställ synkron samverkan mellan dubbla cylindrar i automatiserad utrustning för att förbättra körkonsistensen.

     • Pneumatisk kretskoppling: Kläm/avklämma omkoppling av jiggar och fixturer, stationsomkoppling och pneumatisk slingriktningsstyrning.

     • Mekanisk gränsutlösning: Slag på plats signalutlösning och mekaniskt förreglingsskydd via rullspaksställdon.

     • Manuell driftkontroll: Utrustningsfelsökning, manuell joggstart/stopp och manuell kontroll av panelen via knapp- och push-pull-typer.

     • Säkerhetsskyddskrets: Återställning av nödstopp och säkerhetsdörrförreglingsskydd med låsbara och svamphuvudena ställdon.

     • Industri Allmän Automation: Högfrekvent lägeskontroll och multi-aktuatorlänkage för förpackning, tryckning och elektronisk tillverkningsutrustning.

8. Jämförelse av modellval i VM-serien

Sammanfattning av en mening

     SOLH VZM500 (VZM5) serien 5/2-vägs mekanisk ventil integrerasRc1/8 standardport, Cv0.6 medelstort flöde, multifunktionsställdon i hela serien och flexibla installationslägen, som är den vanliga vanliga kärnkomponenten för automatiserad dubbelcylindrig synkron styrning och pneumatiska kretsomkopplingssystem.
