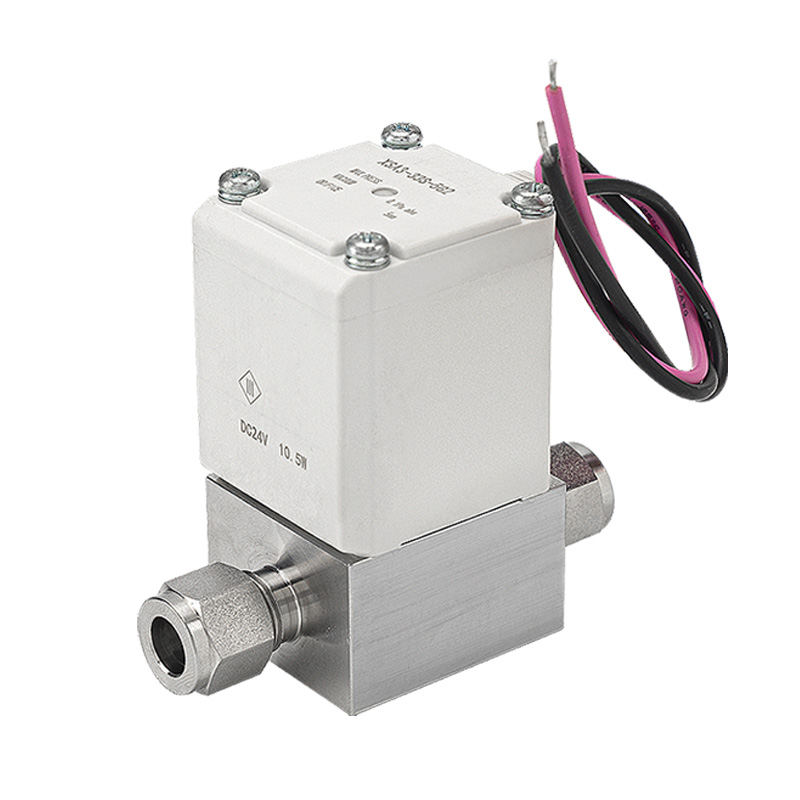

XSA-serien Normalt stängd högvakuummagnetventil

Stämpla:SOLH från Richge Technology

1. Produktpositionering

     SOLH XSA-serien är en normalt stängd magnetventil speciellt framtagen för ultrahöga vakuumkretsar. Den realiserar exakt on-off-kontroll av luft och inerta gasmedier. Med ultimat hög vakuumtolerans, ultraminimalt läckage, ren anti-kontaminationskonstruktion och snabb svarshastighet, fungerar den som en kärnvakuumkomponent för precisionsprocessutrustning inklusive halvledare, PV-paneler, LCD-skärmar, medicinska och livsmedelsmaskiner.

2. Kärnfunktioner

-- Ultrahög vakuumkompatibilitet

     Minsta absoluta drifttryck når 1×10⁻⁶ Pa, vilket helt uppfyller standarder för ultrahöga vakuumprocesser för att garantera stabil vakuumretention och snabb pumpningseffektivitet för vakuumsystem.

-- Överlägsen tät tätning och ultralågt läckage

     Internt läckage ≤ 1,3×10⁻⁹ Pa·m³/s; externt läckage ≤ 1,3×10⁻¹¹ Pa·m³/s. Dubbla lågläckageprestanda stabiliserar systemets vakuumgrad och eliminerar risker för utsläpp av farliga gaser för arbetsmiljöer.

-- Ren lågpartikeloptimerad struktur

     Intern fjäder integrerad inuti ventilhuset för att minska friktionen hos rörliga komponenter och partikelgenerering, perfekt matchande produktionslinjer med strikta krav på renrumskvalitet.

-- Låg strömförbrukning och lätt kontur

     Batteriets strömförbrukning minskade med upp till 25 % jämfört med tidigare generationer; totalvikt minskad med maximalt 18 % (minst 0,41 kg). Energibesparande design underlättar kompakt integrering i precisionsutrustningsramar.

-- Flera anslutningsalternativ

     Två universella anslutningsscheman tillgängliga: fronttätningsbeslag, 1/4" & 3/8" hylsa kompressionskopplingar och interna Rc/NPT-gängor, kompatibla med olika standardspecifikationer för vakuumrörledning.

-- Brett spänningsområde och olika elektriska terminaler

     Täcker vanliga spänningar inklusive DC24V, AC110V / AC220V. Flera ledningsformer som snabbpluggar, DIN-terminaler och ledningsingångar anpassar sig till alla vanliga automatiserade styrsystem.

-- Stabil och säker industricertifiering

     Spole flamskyddsgrad UL94V-0; certifierad med RoHS, CE, CAT.ES140-7B standarder, lämplig för långvarig kontinuerlig, non-stop industriell drift.

3. Fullständig tabell med tekniska specifikationer

4. Typiska tillämpningsscenarier

      --Halvledartillverkning: Gasinsprutning i processkammaren och av/på-kontroll av vakuumrörledning

     -- PV & LCD-produktionslinjer: Ultrahöga vakuumkammarepumpar och tryckhållningsslingor

     -- Medicinsk utrustning: Vakuumsteriliseringsinstrument och analytiska labbvakuumkretsar

     -- Livsmedelsindustrin: Vakuumförpacknings- och vakuumtorkmaskiner

     -- Vetenskapliga forskningslaboratorier: experimentella enheter med ultrahögt vakuum och testutrustning för partikelfysik

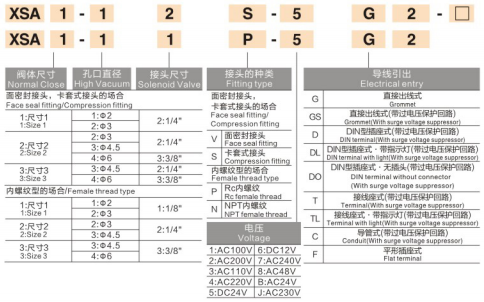

5. Modellexempel och urvalsriktlinjer

5.1: Typiska modellkoder:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Viktiga urvalspunkter

      -- Bekräfta krav på vakuumkvalitet: om 1×10⁻⁶ Pa (abs) ultrahög vakuumprestanda krävs

      -- Välj rörledningsanslutningstyp: Anslutningstätning, hylsa eller Rc/NPT invändig gänga

      -- Matcha spolspänningen och den elektriska terminalen: DC24V eller AC-serien; snabbplugg / DIN / kabeldragning

      -- Bekräfta portstorlek: 1/4", 3/8" för att tillfredsställa systemflödesbehovet

Sammanfattning av en mening

     SOLH XSA normalt stängd högvakuummagnetventil stöder 1×10⁻⁶ Pa ultrahögvakuumdrift med ultralågt läckage, ren inre struktur med låga partiklar och flera utbytbara anslutningar, som fungerar som en pålitlig omkopplingskomponent för alla industriella precisionsvakuumprocesser.
