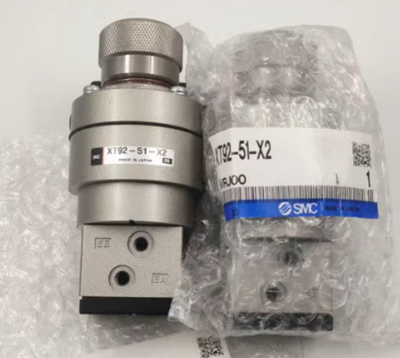

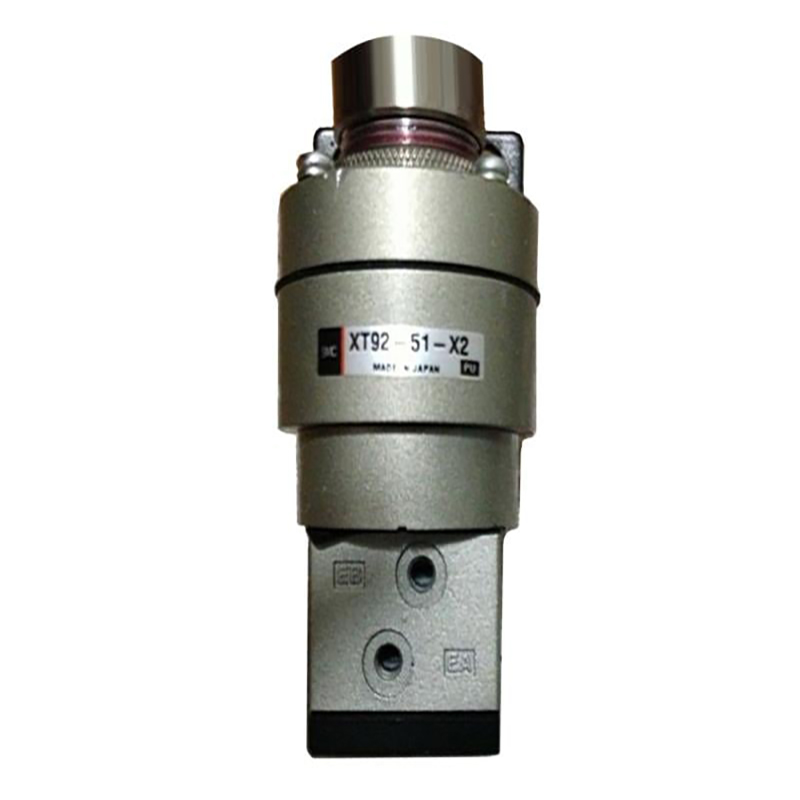

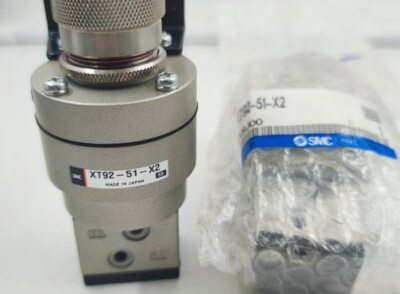

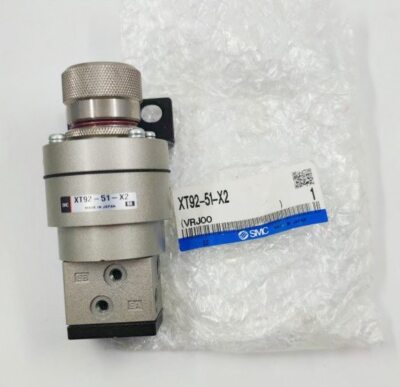

XT92-51-X2 Precisionstryckdetekteringsventil

Stämpla:SOLH från Richge Technology

Produktöversikt

     XT92-51-X2 är en UTC-anpassad specialventil under varumärket SOLH Richge. Den skiljer sig fundamentalt från vanliga precisionstryckregulatorer och fungerar som en dedikerad dubbeltrycksdetektionsventil för lågtryckssäkerhetsskydd och pneumatisk signalomkoppling. Denna skräddarsydda enhet är utvecklad för trycktröskeltriggning och dubbelsignalspärrkontroll i automatiserade säkerhetskretsar.

1. Grundläggande tekniska specifikationer (Fullständigt SMC-kompatibel)

     --Modell: XT92-51-X2 anpassad specialversion

     --Strukturtyp: Direktverkande tryckdetekteringsventil med dubbla tryck

     --Portgänga: Rc1/8, kompatibel med M5 rörkopplingar

     -- Tillämpligt medium: Ren tryckluft

     --Justerbart växlingstryckområde: 0,1 ~ 0,5 MPa

     --Maximalt arbetstryck: 0,8 MPa

     --Säkert tryck: 1,2 MPa

     --Omgivningstemperatur i drift: -5℃ ~ +60℃

     --Nettovikt: Ca. 300 g

     -- Kärnfunktioner: Detektering av trycktröskel, lågtryckssäkerhetsspärr, signalväxling med dubbla luftkretsar

2. 3/2-vägs logikportlayout

     --P: Huvudluftinloppsport

     --A / B: Två oberoende switchade utgångsportar

     --R: Avgasport med inbyggd ljuddämpare

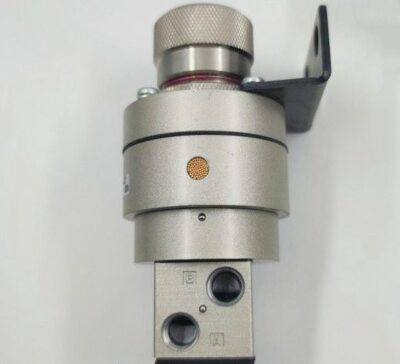

     --Övre justeringsratt: Ställer in anpassad tryckutlösningströskel (t.ex. 0,4 MPa)

     --Installationsalternativ: Fästmontering eller panelmontering

3. Arbetsprincip

     När systemtrycket överstiger det förinställda tröskelvärdet: Luft strömmar från port P till port A, medan port B ansluter till utlopp R. När systemtrycket faller under det förinställda tröskelvärdet: Luft strömmar från port P till port B, medan port A ansluter till utlopp R. Ventilen realiserar automatisk luftvägsväxling vid fast trycktröskel för att slutföra säkerhetsförregling och pneumatisk logiksignalkontroll.

4. Prestandajämförelse: XT92-51-X2 VS ARP / IR precisionsregulatorer

5. Typiska tillämpningsscenarier

     Lågtryckssäkerhetsspärr: Växlar automatiskt utrustningen till säkert standbyläge när lufttrycket sjunker under det förinställda värdet Dubbel lufttillförsel automatisk växling: Växlar till standby luftkälla när trycket i huvudledningen misslyckas Maskintryckstillståndsspärr: Begränsar utrustningens start tills lufttrycket når giltigt tröskelvärde Integrerad pneumatisk logikenhet: Ersätter den kombinerade luftströmbrytarens sammansättning av separata magnetventiler för luftkretsar och separata ventiler.

Sammanfattning av en mening

     Anpassad SOLH XT92-51-X2 tryckdetekteringsventil utför lågtrycksskydd och luftvägsväxling med fast tröskel; det är en speciell pneumatisk logikkomponent för säkerhetsförreglingskretsar och kan inte användas för kontinuerlig precisionstryckreglering.
