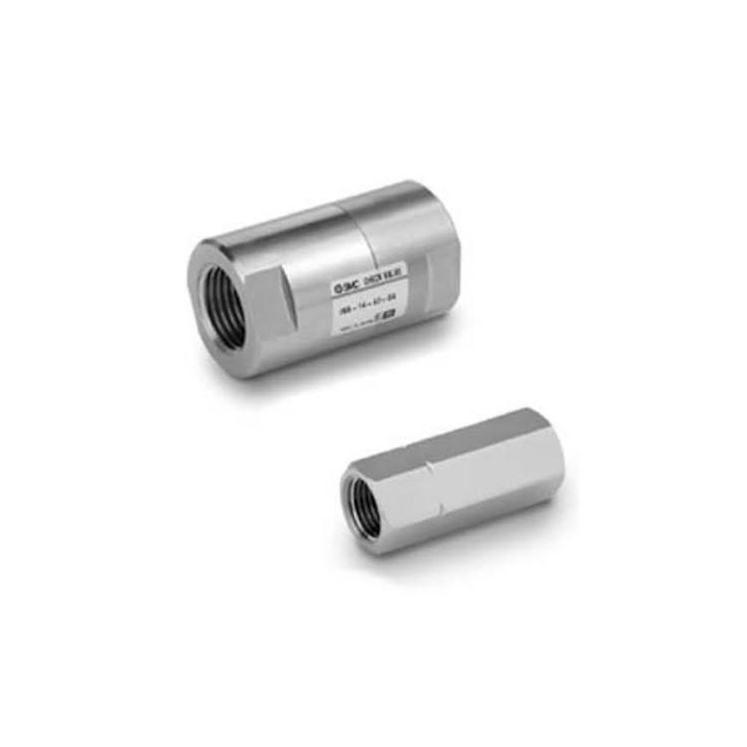

XTO674 / INA14-serien Backventil för lågt spricktryck

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH XTO674- och INA14-serierna delar samma produktplattform, med ultralågt spricktryck och kompatibilitet med dubbla medium för tryckluft och vatten. Dessa gängade inline backventiler används i stor utsträckning för att förhindra omvänt flöde i vakuumkretsar och allmänna pneumatiska system, även lämpliga för lågtrycksvätske- och vattenledningar. XTO674 fokuserar på arbetsförhållanden vid låga temperaturer, medan INA14 täcker standard- och korrosionsbeständiga industriscenarier.

 Modellkodsklassificering och namngivningsregel

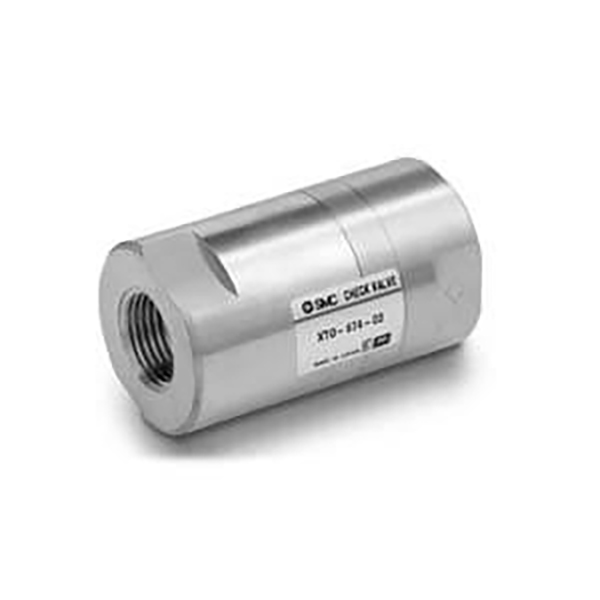

     -- XTO674: Mässingskropp, lågtemperaturbeständig version (-30 ℃ lägsta driftstemperatur)

     -- INA14: Standardserie, valfri mässing / SUS304 rostfritt stålhus, normalt temperaturområde (minst -5℃)

     -- Portstorlekssuffixdefinition: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Delade universella tekniska specifikationer

     -- Spricktryck: 0,01 MPa (0,1 bar), ultralågt tröskelvärde idealiskt för vakuum- och lågtryckskretsar

     -- Max skyddstryck: 1,0 MPa

     -- Tillämpliga medier: Tryckluft, vatten, neutral inert gas och neutral vätska

  1. Drifttemperaturområde

     -- XTO674: -30℃ ~ +80℃ (kryogenresistent)

     -- INA14: -5℃ ~ +80℃

  2. Valfritt tätningsmaterial

     -- NBR (Standard): För luft och rent vatten, tillämplig temp -5 ~ 60 ℃

     -- FKM: Oljebeständig och högtemperaturbeständig, upp till 80 ℃

     -- CR: Väderbeständig och nötningsbeständig, tillval för XTO674-serien

  3. Materialalternativ för ventilhus

     -- XTO674: Endast kropp i massiv mässing

     -- INA14: Mässing / SUS304 rostfritt stål (alla viktiga fuktade delar rostfritt stål)

Typisk modellparameterjämförelsetabell

Kärnprodukters fördelar och tillämpningsområde

 1. Ultralågt 0,01 MPa spricktryck

     - Stabil öppning under -0,1 MPa vakuumtillstånd, undvik effektivt vakuumförlust och tillbakaflöde av sugkopp/vakuumgenerator.

  2. Dubbelriktad tillförlitlig tätning

     -- Jämnt framåtflöde, noll läckage bakåt; skyddar vakuumpumpar, magnetventiler och cylindrar från skador orsakade av omvänd tryckstöt.

  3. Mini inline gängad struktur

     -- Direkt installerad inline i slangen utan extra monteringsfästen, passar perfekt i kompakt, smal utrustningslayout.

 4. Dubbel medium luft & vatten universell design

     -- Kompatibel med både torra pneumatiska kretsar och lågtrycksrörledningar för flytande vatten för att minska reservdelsinventeringen.

 5. Fullständig vakuumsystemkompatibilitet

     -- Lämplig för vakuumtestutrustning och pulserande undertrycksvakuumcirkulationsslingor.

Riktlinjer för installation och modellval

  1.  Flödesriktningsmärke: En pil "→" är tryckt på ventilhuset för att indikera medelflödesriktning; omvänd installation kommer att blockera vätskepassagen helt.

  2. Matchning av portstorlek: Välj Rc1/8" ~ Rc1/2" enligt rörledningens diameter; Rc1/4" (suffix 02) är den vanligaste allmänna specifikationen.

  3.  Regler för val av media och temperatur

     -- Arbetsförhållanden vid låg temperatur/vakuum → Välj XTO674-serien

     --  Vanlig rumstempererad luft & rent vatten → INA14 med NBR-tätning
     -- Oljehaltigt medium eller högtemperaturvätska → INA14 med FKM fluorgummitätning

  3. Vacuum System Rekommenderad layout

     -- Installera backventilen mellan vakuumgenerator, filter och sugkopp för att blockera luftåterflöde och bibehålla en stabil vakuumgrad under intermittent drift.

SOLH Utbytbarhetsfördel

     XTO674 och INA14 delar identiska övergripande dimensioner, gängportstorlek och kärnprestandaparametrar. De två serierna kan ersättas direkt på plats utan modifiering av pipeline, vilket ger överlägsen kostnadsprestanda jämfört med importerade motsvarande modeller.

Sammanfattning av en mening

     SOLH XTO674 / INA14 inline gängad backventil med ultralågt 0,01 MPa spricktryck stöder dubbla luft- och vattenmedier, valfri kropp i mässing/rostfritt stål och flera tätningsmaterial, vilket ger tillförlitligt anti-återflödesskydd för vakuum, kryogena, allmänna pneumatiska och lågtrycksvätskor för industriella rörledningar.
