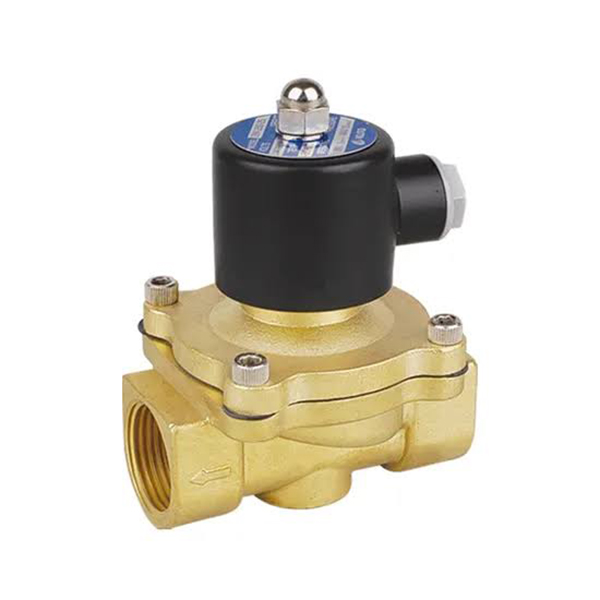

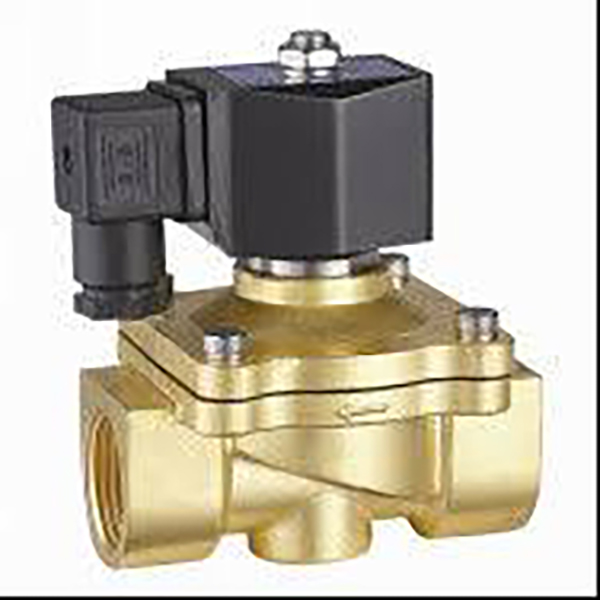

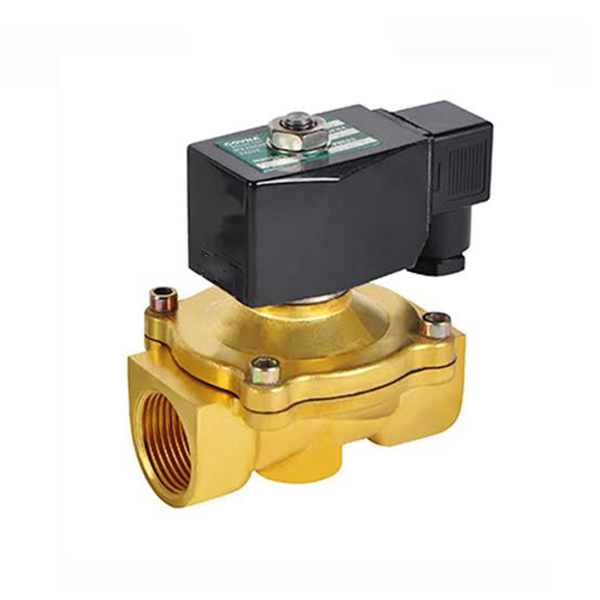

2W Series 2/2-vägs vätskemagnetventil (direktverkande + pilotstyrd)

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH 2W-serien är en universell industriell 2/2-vägs normalt stängd vätskeavstängningsmagnetventil, uppdelad i två strukturella linjer: direktverkande 2W (030/050 små serier) och pilotstyrda 2W (150~500 stora hålserier). Den utför automatisk på/av-kontroll för rent vatten, tryckluft, smörjolja, kylande skärvätska och svagt korrosiva vätskeledningar.

       * Ventilhus i mässing med korrosionsskydd i flera lager; dubbla alternativ av direktstartstyp med nolltryck och pilottyp med högt flöde för val av hela sortimentet

       * Standardiserade dimensioner och gängspecifikationer, kompatibel med PT/G/NPT multitråd för global export

       * Lågtemperaturbeständig spole stödjer stabil långvarig kontinuerlig energitillförsel

     Allsidigt matchad med vattenbehandlingsutrustning, verktygsmaskiners kylkretsar, sprayrengöringsledningar, luftkompressorrörledningar och vätskeautomationssystem för hela industrin.

Två produktlinjer Fullständig klassificering: Direktverkande NC VS pilotstyrd NC

  1. 2W direktverkande normalt stängt (modellexempel: 2W-L030-08)

     --Arbetande Princeple:Elektromagnetisk spole driver direkt inre ankarspindel för att öppna/stänga huvudventilsätet, vilket möjliggör full öppning under 0MPa noll medeltryck.

        * Ström AV: Fjädern komprimerar tätningspackningen för att helt skära av rörledningens vätska

        * Ström PÅ: Elektromagnetisk kraft lyfter spolen för att realisera dubbelriktad vätskecirkulation

           Ingen extra pilotkammare, ultraenkel struktur med millisekunders snabb svarshastighet.

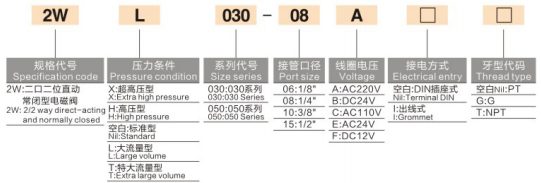

    -- Komplett modellkodningsregel

     2W - Tryck/flödessuffix - Storleksserie - Portgänga - Spolespänning - Kabeltyp - Gänga Standard

        * 2W: Direktverkande 2/2-vägs normalt stängd magnetventil

        *  Tryck & flödessuffix: Blank=Standard / L=Stor flöde / T=Extra stort flöde / H=Högt tryck / X=Extra högt tryck

        *  Storleksserier: 030 (miniatyr), 050 (medium liten)

        *  Portkod: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Spänningskod: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Kabelläge: Blank=DIN-uttag (standard för kontrollskåp), I=vattentät ledning (utomhus fuktig utrustning)

        *  Gängstandard: Blank=PT brittisk konisk gänga, G=G parallell gänga, T=NPT amerikansk gänga

   --  Kärnfördelar

       *  Noll differentialtrycksstart, ingen minimigräns för drifttryck, stabil öppning under vakuum, mikrotryck och mikroflödesvattenkretsar

        *  Ultrakompakt kropp, godtycklig monteringsvinkel för trång utrustningsskåplayout

        *  Millisekunders snabb på/av-svar, lämplig för högfrekventa intermittenta start-stopp-cykler

        *  Liten ventilkropp med låg förbrukningskostnad, ekonomiskt förstahandsval för enpunktsgrenstyrning

     --  Applikationsscenarier

      Enpunkts kyloljeinjektion för små CNC-verktygsmaskiner, mini-sprayrengöringsmaskiner, mikroluft/vattenkontroll för 3C-automationsutrustning, små grenströmbrytare av luftkompressorer, lab-mikrovätska på/av-kontroll.

  2. 2W pilotstyrd normalt stängd (modellexempel: 2W250-25)

     -- Arbetsprincip:Inbyggd pilotavluftningsöppning som förlitar sig på rörledningens medeltryck för att lyfta huvudspolen med stort hål; spole styr endast ett litet pilothål med låg strömförbrukning och låg värmealstring. Minsta startdifferenstryck 0,05 MPa, ventilen kan inte öppnas helt utan medeltryck.

        * Ström AV: Pilothål tätat, inre kavitetstryck komprimerar tätningen för att stänga rörledningen

        * Ström PÅ: Pilotkammarens tryck blöder, medeltrycksjack öppnar huvudventilen för vätskeflöde med hög volym, max öppning upp till Φ50 (G2 tum)

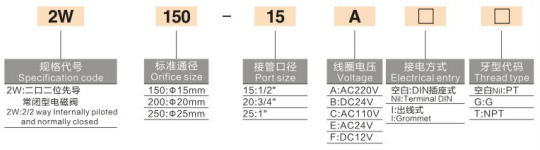

    --Komplett modellkodningsregel

        2W - Mynningsstorlek - Portgänga - Spolespänning - Kabeltyp - Gänga Standard

        *  2W: Pilotstyrd 2/2-vägs normalt stängd magnetventil

        *  Standard öppningsstorlek: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Portkod: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Spännings-, lednings- och gängkoder helt utbytbara med direktverkande serier, kompatibla spolreservdelar

  3. Kärnfördelar

     -- Extra stort rakt genomgående hål för högt medelflöde, ultralågt tryckförlust i rörledningen, idealiskt för centraliserat vatten-/luftledningsnät

     -- Lågeffektspole driver ventilhus med stor borrning, låg temperaturökning under 24 timmars kontinuerlig drift, anti-brännprestanda

     - Bred flödeskanal som inte är lätt att täppa till, stöder cirkulerande industriellt kylvatten med små suspenderade föroreningar

     -- En pilotventil kan ersätta flera små direktventiler, förenkla huvudledningslayouten och minska upphandlingskostnaderna

  4.Applikationsscenarier

     Huvudvattenkretsstyrning för sprayrengöringsutrustning för stora löpande band, komplett maskinavlopp för luftkompressor och avstängning av huvudluftrörledning, cirkulerande kylsystem med stora flödesrör, vattenbehandlingsutrustning, allmän vätskehuvudbrytare för livsmedelsförpackningar och kemisk utrustning.

Universella delade kärnfunktioner (direkt + pilotstyrd)

  1.Uniform NC normalt stängd funktion (fabriksstandard)

     Automatisk avstängning vid strömavbrott, förhindrar effektivt spill, vatten/luftläckage under avstängning av utrustning för högre systemsäkerhetsskydd.

  2. Dubbla valfria tätningsmaterial

     -- Standard NBR nitrilgummi: Universal för rent vatten, tryckluft och smörjolja allmänna arbetsförhållanden

     -- Valfri EPDM-etylenpropen: Värmebeständig, svag syra- och alkalibeständig, avsedd för varmt vatten, ren vätska av livsmedelskvalitet och betningsutrustning

  3. Multi-spec universella kompatibla spolar

     Full växelströms- och likströmstäckning, isolerad spole med låg effekt som stödjer långvarig kontinuerlig strömförsörjning; dubbla ledningsscheman (DIN-uttag / vattentät ledning) anpassningsbar till kablar för inomhusskåp och utomhusutrustning.

  4.Multi International Export Thread Standards

     Tre gängalternativ: PT British taper, G parallell BSPP, NPT American thread, matchande inhemsk automationsutrustning och exportkrav från utländska produktionslinjer.

  5. Tyngdkraftsfri universalmontering

     Ventilhuset kan installeras vertikalt, horisontellt eller inverterat utan att påverka öppnings-/stängningsprestanda, perfekt för kompakt skåplayout.

  6. Anpassning av full tryckklass

     Direct-serien stöder standard / högtryck / extra högt tryck / stort flöde anpassade versioner; pilotserien anpassar sig naturligt till konventionellt industriellt vätsketryckintervall 0,05~1,0MPa.

Enhetlig tabell över allmänna tekniska specifikationer

Direkt VS-pilotstyrd Jämförelsetabell för fullständigt urval

Segmenterade typiska tillämpningsscenarier

  1. 2W direktverkande NC-tillämpliga fält

     -- Enpunkts kyloljeinjektion & mikrospray för små CNC-verktygsmaskiner, enkel stationsmikrovätskekontroll

     -- Vakuum extra vattenförsörjning & liten pneumatisk gren på/av för 3C automationsutrustning

     -- Liten ultraljudsrengöringsutrustning, laboratoriemikrovätskekontrollslingor

     -- Utrustningsunderhållsgren, enpunkts vatten/gasbrytare för små fixturer

  2. 2W pilotstyrda NC-tillämpliga fält

     -- Luftkompressor full maskinavtappning, verkstadens huvudluftledningsavstängningsventil

     -- Huvudvattenkretsstyrning för sprayrengöringsutrustning för stora löpande band

     -- Cirkulationssystem för vattenbehandling, industriell kylning av stora samlingsrör

     -- Huvudströmbrytare för vätska med stor borrning för livsmedelsförpackningar och komplett kemisk utrustning

Grundläggande urvalsbedömningsregler

     -- Vatten-/lufttryck i rörledningen under 0,05 MPa, intermittent mikromedium, vakuumkrets → Måste välja 2W direktverkande typ

     -- Rörstorlek ≥G1/2, högflödestransmission i hela huvudledningen, långtidsstabil tryckledning → Välj 2W pilotstyrd typ

     -- Varmvatten, renat vatten, arbetsförhållanden med svag sur vätska: Ange EPDM livsmedelsgodkänd tätning vid beställning

     -- Centraliserad ledning inuti maskinens styrskåp: Prioritera kabeltyp för DIN-sockel; utomhusspray & fuktutrustning välj I vattentät trådledningstyp

     -- Högtrycksvattenkrets & högflödesstationer kan välja skräddarsydda ventilkroppar med suffix H/L/T

Matchade kompletta pneumatiska och vätskekretslösningar

  1. Liten kylgrenkrets

     AFC luftserviceenhet → 3V serie 3/2 magnetventil → PU plastslang → 2W direktverkande ventil (kylvattenkrets på/av-kontroll)

  2. Komplettera maskinens huvudvattenledningskrets

     Vattentank / luftkompressor huvudrör → 2W pilot storhålsventil → grenleverans till varje stations sprutrörledning

  3. Explosionssäker vätskeverkstadskrets

     Explosionssäker luftbehandlingsenhet → 2W pilotventil med anpassad explosionssäker spole, matchad med explosionssäkra automatiska styrledningar

Sammanfattning av en mening

     SOLH 2W-serien mässing 2/2-vägs normalt stängd vätskemagnetventil ger nolltrycksstart liten direktverkande variant och lågeffekt högflödesstor pilotstyrd variant, med valfri NBR/EPDM livsmedelsklassad tätning, flertrådig och multispänningskompatibilitet, allmänt använd för automatisk vatten, luft, oljeavstängning av verktygsmaskiner, vätskeavstängning, vätskeavstängning, vattenbehandling utrustning.
