3A-serien 3/2-vägs pneumatisk styrventil | Extern luftstyrd riktningsventil

Märke: SOLH by Richge Technology

1. Produktöversikt & kärngränssnittsfunktion

     SOLH 3A-serien är en mainstream3/2-vägs extern luftstyrd riktningsventil enligt Airtacs standardspecifikationer. Drivs enbart av luftsignal istället för elektromagnetisk spole, den är specialiserad på teleskopisk rörelse och tryckhållningskontroll av enkelverkande cylindrar. Den realiserar säker och stabil pneumatisk logik för luftintag, positionshållning och utblåsning, och fungerar som kärnsäkerhetskontrollkomponenten för icke-elektriska pneumatiska system, explosionssäkra miljöer och felsäker utrustning.

  1.1 Standard 3-portsgränssnittsdefinition

     • P Port: Huvudluftintagsport för tryckluftstillförsel

     • En hamn: Fungerande utgångsport, direkt ansluten till enkelverkande cylindrar

     • R Port: Avgasport för tryckavlastning och snabb återställning

  1.2 Arbetslogik och strukturella funktioner

     • Enkel pneumatisk styrning (3A110/210/310/410): Luftsignal för reversering, automatisk fjäderåterställning efter signalavbrott, felsäker återställningskonstruktion.

     • Dubbel pneumatisk styrning (3A120/220/320/420): Alternativ dubbel luftsignalkontroll, bibehåller aktuell position efter luftavstängning med minnesspärrfunktion.

     • Kärnstruktur: Struktur med hög precision av spoltyp, extern pneumatisk drivning, hållbar aluminiumlegering, standard smörjfri drift (speciell smörjning tillgänglig för extrema arbetsförhållanden).

2. Standardmodellkodningsregler och vanliga modeller

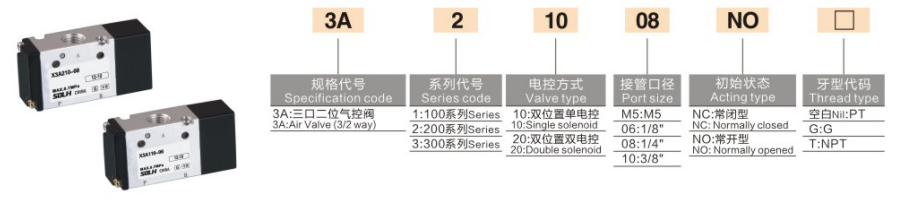

  1. Kodningslogik: 3A [Seriestorlek] [Kontrolltyp] - [Portstorlek]

  2. Vanliga modellspecifikationer och tillämpningsscenarier

3. Tekniska kärnparametrar

4. Kärnproduktens fördelar

     • Ren pneumatisk explosionssäker design: Inga elektriska komponenter inuti, helt anpassningsbar till dammiga, fuktiga och brandfarliga explosiva miljöer. Det säkerställer automatisk återställning och utrustningssäkerhet när luftkällan eller strömavbrottet går sönder, med ultrahög driftsäkerhet.

     • Anpassningsförmåga för dubbelt kontrollläge: Enkel pneumatisk kontroll för säker återställning och tryckhållning; dubbel pneumatisk styrning för luftavstängningslägesminne och långtidslåsning, täcker all konventionell enkelverkande cylinderstyrningslogik.

     • Högeffektiv tätningsprestanda: Precisionsspolstruktur med speciell ytbehandlingsprocess, med lågt starttryck, utmärkt lufttäthet, stabil omkoppling och lång livslängd.

     • Flexibel och platsbesparande installation: Stöder godtycklig installation med flera vinklar. Den kan användas oberoende eller integrerad med grenrörsbaser för att bilda modulära ventilgrupper, vilket effektivt sparar utrymme för installation av utrustning.

5. Typiska tillämpningsscenarier

     • Enkelverkande cylinderkontroll: Förverkligar teleskopiska åtgärder såsom domkraft, klämning och vändning, med cylindern som förlängs genom luftintag och dras in genom fjäderåterställning.

     • Utrustning Säkerhetsförreglingssystem: Återställer och släpper automatiskt trycket när luftkällan går sönder eller utrustningen stängs av, vilket undviker mekanisk stopp och säkerställer produktionssäkerhet.

     • Långsiktiga tryckhållande arbetsstationer: Dubbelt pneumatiskt styrläge bibehåller fast cylinderläge utan kontinuerlig lufttillförsel, lämpligt för långvariga fastspännings- och positioneringsprocesser.

Sammanfattning av en mening

     SOLH 3A-serien är en standard 3/2-vägs extern pneumatisk styrventil med enkla/dubbla luftstyrningslägen, precisionsspoltätning och kropp av aluminiumlegering. Det är den föredragna kärnkomponenten för säker reversering och tryckhållningskontroll av enkelverkande pneumatiska cylindrar.
