4H Series 5/2 & 5/3-vägs manuell spakventil | Handmanövrerad riktningsstyrventil

Märke: SOLH by Richge Technology | 5/2 5/3-vägs handspak pneumatisk ventil för manuell felsökning och säkerhetsstopp

1. Produktöversikt & kärnstruktur

     SOLH 4H-serien är en AirTAC-standard5/2-vägs & 5/3-vägs manuell spak riktningsventil, även känd som handmanövrerad spolventil. Den växlar pneumatiska kretsar enbart genom manuell spakmanövrering utan elektriska eller pneumatiska styrsignaler. Används i stor utsträckning för manuell felsökning av utrustning, nödstopp och cylinderjog-kontroll, den har en precisionsspolstruktur och en hållbar aluminiumlegeringskropp med dubbla positioneringslägen för fjäderåterställning och stålkullåsning. Fullständigt utbytbar med 4V magnetventiler och 4A pneumatiska ventiler, det är en universell manuell styrkomponent för standard pneumatiska system.

  1.1 Standard 5-portars gränssnittsdefinition

     • P Port: Huvudintag för tryckluft

     • A/B-arbetshamnar: Dubbla utgångsportar för anslutning av dubbelverkande cylindrar för att styra förlängnings- och indragningsslag

     • R/S avgasportar: Tryckavlastande avgasportar, kompatibla med standard ljuddämparinstallation för brusreducering

     • Körläge: Rak manuell vippfunktion

     • Strukturell funktion: Högprecisionsspoletyp, höghållfast aluminiumlegeringskropp, fjäderåterställning / stålkulapositioneringsstruktur för stabil drift

2. 5/2-vägs manuell spakventil (tvålägen)

  2.1 Fjäder manuell återställningstyp (4H210/310/410)

     • Arbetsprincip: Vrid spaken för att vända luftkretsen; spaken återställs automatiskt med fjäderkraft efter att du släppt händerna.

     • Kärnegenskaper: Omedelbar återställning med handutlösning, utmärkt prestanda mot felfunktion och hög driftsäkerhet.

     • Typisk modell: 4H210-08 (G1/4 port, 5/2-vägs fjäderåterställning manuell ventil)

  2.2 Typ av manuell låsning (4H210L/310L)

     • Arbetsprincip: Utrustad med spak självlåsande struktur. Ventilen bibehåller det omvända läget efter växling och behöver manuell återställning för att återgå.

     • Kärnegenskaper: Stabil positionering och långvarig positionshållning, förhindrar effektivt oavsiktlig beröring och felaktig användning, lämplig för långvariga arbetsförhållanden.

     • Typisk modell: 4H210L-08 (G1/4 port, 5/2-vägs låsande manuell ventil)

3. 5/3-vägs manuell spakventil (tre positioner)

  4H230/330/430-serien 5/3-vägs manuella ventiler antar dubbel-stabil stålkula positioneringsdesign, med tre professionella mittpositionsfunktioner för att möta avancerade pneumatiska kontrollkrav.

     • Stängt centrum (C-typ): Helt stängd i mittläget. Realiserar cylinderlåsning, tryckhållning och fallskydd för upphängda och vertikala stationer.Typisk modell: 4H230C-08

     • Avgascentrum (E-typ): A/B-arbetsportar kommunicerar med avgasportar i mittläget. Systemet släpper helt ut trycket, vilket möjliggör fritt flytande av cylindern, manuell utrustningsfelsökning och säkerhetsskydd.Typisk modell: 4H230E-08

     • Tryckcentrum (P-typ): P-luftinlopp kommunicerar med A/B-portar i mittenläge, omvandlar dubbelverkande cylinder till enkelverkande utgång för synkron fastspänning och kraftbalanskontroll.Typisk modell: 4H230P-08

4. Standardmodellkodningsregler och vanliga modeller

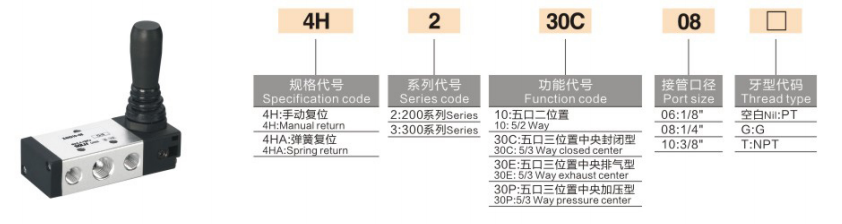

 1. Kodningslogik: 4H [Storlekskod] [Funktionskod] - [Portstorlek]

  2. Vanliga vanliga modeller

     • 4H210-08: 5/2-vägs fjäderåterställning, G1/4 port universal manuell ventil

     • 4H210L-08: 5/2-vägs självlåsande långtidspositionshållningstyp

     • 4H230C-08: 5/3-vägs stängt centrum, cylindertryckshållning & låsningsmodell

     • 4H310-10: 5/2-vägs fjäderåterställning, G3/8 stort flöde manuell styrventil

5. Tekniska parametrar för universell kärna

6. Kärnproduktens fördelar

     • Ren manuell explosionssäker säkerhetsprestanda: Inga elektriska komponenter och strömförsörjning krävs, ingen risk för gnistor. Perfekt lämplig för utrustningsfelsökning, nödstoppsdrift och manuell kontroll i brandfarliga, explosiva och dammiga miljöer.

     • Dubbla positioneringslägen för fullständiga scenarier: Fjäderåterställningstyp för omedelbar säkerhetsåterställning och anti-felfunktion; låstyp för långsiktigt stabil positionshållning, täcker korttidsjogg och långtidsarbetsförhållanden.

     • Mångsidiga mellanfunktioner i tre lägen: Utrustad med tre mellanlägen C/E/P för att uppnå cylinderlåsning och tryckhållning, systemsäkerhetstryckavlastning och synkron klämbalanskontroll.

     • Flexibel och universell installation: Stöder panelmontering och basmontage med flervinklar fast installation. Helt universell och utbytbar med 4V elektriska reglerventiler och 4A pneumatiska reglerventiler i installationsmått.

     • Stabil och hållbar drift: Precisionsspolmatchning och stålkulans positioneringsstruktur säkerställer tydlig handkänsla, skarp backning, låg friktion och lång livslängd.

7. Typiska tillämpningsscenarier

     • Manuell felsökning, joggning och underhållssäkerhetskontroll av dubbelverkande cylindrar

     • Säkerhetsdörrspärr och nödstopp pneumatiska kretsar, manuell kontroll för explosionssäkra zoner

     • Manuell reverseringskontroll för icke-kraftverksutrustning och automatiserade produktionslinjer

     • Byte och felsökning på plats av 4V elektromagnetiska ventiler och 4A pneumatiska ventiler för flexibel omkoppling av elektriska/pneumatiska/manuella styrlägen

Sammanfattning av en mening

     SOLH 4H-serien är en universell 5/2 & 5/3-vägs manuell spakventil med dubbla återställnings-/låsningslägen och C/E/P tre mittfunktioner. Med ren manuell säkerhetsdrift och 4V/4A full utbytbarhet, är det den standardhandmanövrerade ventilen för manuell felsökning av det pneumatiska systemet och säkerhetsnödstoppskontroll.
