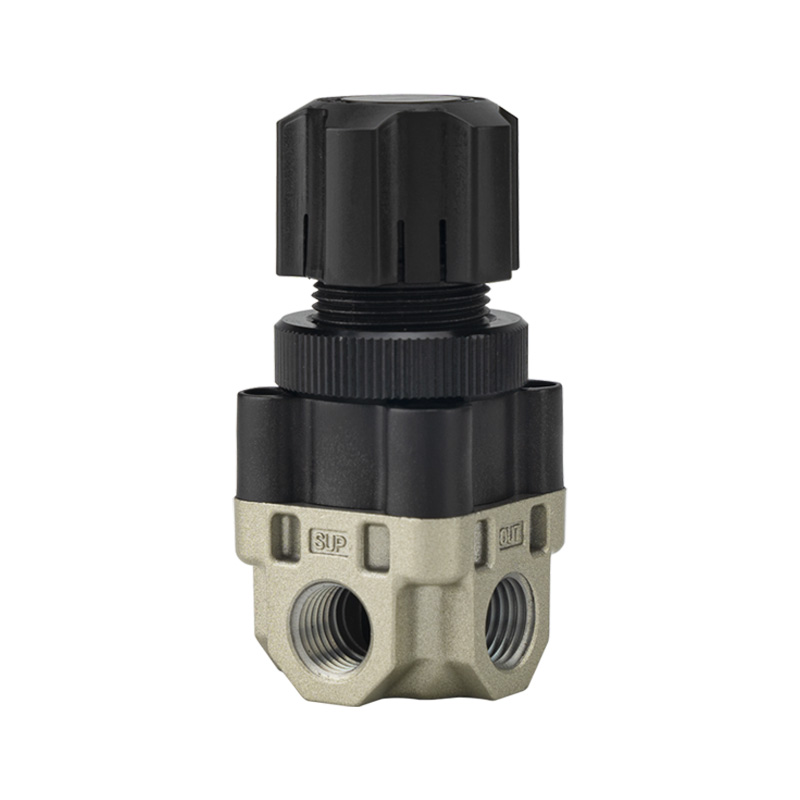

ARX-seriens kompakta tryckregulator

Stämpla:SOLH av Richge Technology (睿其格科技)

Produktpositionering

     ARX-serien, dominerad av ARX20-modellen, är en minikolvavlastningsregulator som stöder maximalt 2,0 MPa inloppstryck. Inriktad på kompakt utrustning med högtryckslufttillförsel och exakta justeringsscenarier med små flöden, integrerar den små dimensioner, noll kontinuerlig luftavluftning, stor flödeskapacitet och flexibel rörlayout med flera portar.

Struktur & arbetsprincip

     --Direktverkande kolvstruktur med inbyggd avlastningsfunktion

     --Max inloppsarbetstryck når 2,0 MPa, vilket överstiger 1,0 MPa-gränsen för vanliga AR-regulatorer

     --Noll konstant luftförbrukning utan permanent luftavluftning

     -- Ett matningsinlopp matchat med tre oberoende utgångsportar för diversifierad rörledning

     - Total dimension i miniatyr: 35 mm bredd, 80 mm längd, nettovikt endast 110 g

Kärnfunktioner

1. Högt inloppstryckmotstånd (Core Advantage)

     Max arbetstryck: 2,0 MPa; provtryck: 3,0 MPa. Två justerbara tryckversioner finns tillgängliga: ARX20 för 0,05–0,85 MPa brett område, ARX21 för lågtryckskontroll 0,05–0,30 MPa.

2. Ultrakompakt och lätt kropp

    Total storlek 35 mm × 80 mm, endast 110 g vikt, perfekt inbäddad i trånga installationsutrymmen och integrerad automationsutrustning.

3. Noll luftförlust och förhöjd flödeseffekt

     Noll kontinuerlig luftförbrukning för enastående energibesparande prestanda. Dess flödeskapacitet fördubblar den för vanliga regulatorer i samma storleksklass.

4. Tredubbla uttagsportar för flexibel layout

     Tre utgångsportar stöder flerkanalig gasdistribution, installation av tryckmätare eller stängning av blank plugg. Rc1/8-mätarporten är reserverad, och valfri monteringsfäste möjliggör installation i flera riktningar.

5. Stabil och underhållsfri drift

     Tillämpligt temperaturområde: -5℃ ~ +60℃. Automatisk avlastning släpper ut övertryck för kretsskydd. Smörjfri intern struktur minskar det dagliga underhållsarbetet.

Tabell med tekniska specifikationer

Modellkod Förklaring

Exempel: ARX20-01GB

     --ARX: Produktseriekod

     --20: Standardtryckintervall; 21: Lågtrycksområde

     --01: Portstorlek 1/4"

     --G = G-gänga / N = Rc-gänga / F = NPT-gänga

     --B: Utrustad med monteringsfäste; P: Panelmonteringstyp

     --Suffix G: Levereras med matchad tryckmätare

Typiska tillämpningsscenarier

     Små 2,0 MPa högtrycksluftkompressorer Precisionsutrustning för luftblåsning och vätskedispensering Inbyggd kompakt pneumatisk automationsmaskineri Högtryckslufttestningskretsar Laboratorieanalysinstrument som kräver noll läckage och stabil tryckeffekt.

Sammanfattning av en mening

     ARX ​​kompakt kolvregulator stöder 2,0 MPa högt inloppstryck med noll luftförbrukning, tredubbla utgångsportar och förstorad flödeshastighet, vilket fungerar som den optimala lösningen för lågtrycksstyrning av högt tryck och lågt flöde.
