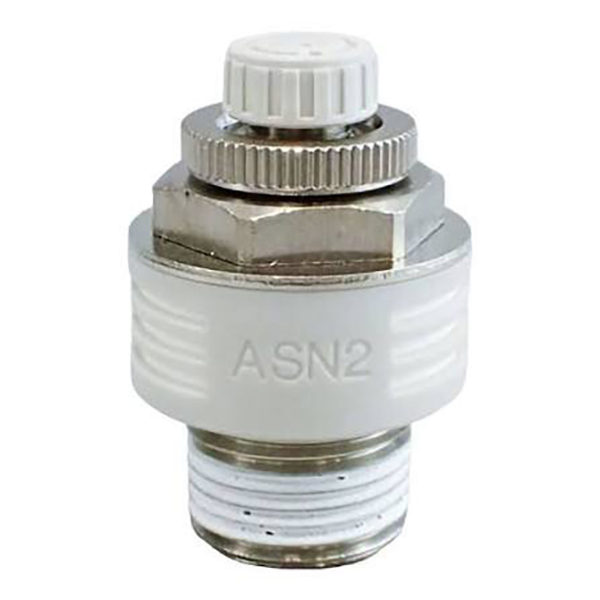

ASN2-serien avgasgasventil med ljuddämpare
  • ASN2-serien avgasgasventil med ljuddämpareASN2-serien avgasgasventil med ljuddämpare

ASN2-serien avgasgasventil med ljuddämpare

SOLH ASN2-serien integrerad avgasgasljuddämparventil, SMC-kompatibel, passar direkt till magnetventilens EXH-port. ASN2-A hartsversion med nedtryckt lås & skalningsfönster, ≥20dB brusreducering, anti-drop antivibrationsstruktur. Tillgänglig i M5, R1/8, R1/4, R3/8, R1/2 gängalternativ, idealisk för att förenkla pneumatiska kretsar med hastighetsreglering och dämpning av avgasljud.

SOMN2-serien avgasgasventil med ljuddämpare | Integrerad hastighetskontroll och brusreduceringsventil

Märke: SOLH by Richge Technology | SMC-kompatibel integrerad pneumatisk gasljuddämparventil


1. Produktöversikt

     SOLH ASN2-serien är enallt-i-ett avgasspjällsventil med inbyggd ljuddämpare, speciellt designad för direkt montering på EXH-utloppsporten på pneumatiska magnetventiler. Den integrerar avgashastighetsreglering och brusreduceringsfunktioner i en enhet, vilket eliminerar behovet av separat ljuddämparinstallation. Den uppgraderade ASN2-A av hartstyp har en lättviktskropp, exakt skaljustering och nedtryckt låsfunktion, med en precisionsstruktur för strypning av nålventiler och anti-droppjusteringsdesign. Det är en kostnadseffektiv, utrymmesbesparande och högstabil lösning för styrning av avgashastighet för standard pneumatiska magnetventilkretsar.


2. Kärnfunktioner och fördelar

     • Specialsolenoid EXH-portinstallation: Till skillnad från gasspjällsventiler i cylinderänden, är ASN2 exklusivt installerad på magnetventilens utloppsportar för professionell reglering av utloppets stryphastighet, vilket optimerar den övergripande pneumatiska kretsen.

     • Precision Avgas Strypning Logik: Standard utloppsgasreglage; medurs rotation minskar luftflödet för långsammare cylinderrörelser, moturs rotation ökar luftflödet för snabbare rörelse, vilket möjliggör steglös hastighetsjustering.

     • Högeffektiv integrerad ljuddämpare: Inbyggd högpresterande bullerreducerande struktur, som uppnår över 20dB brusreducering även under maximala flödesförhållanden, vilket effektivt löser pneumatiska avgasljudföroreningar.

     • Nålventil Anti-Drop Struktur: Justeringsratten antar anti-lossning och anti-dropp design, förhindrar att knappen faller av och parameteravvikelser orsakade av långvarig utrustningsvibration, vilket säkerställer stabil långtidsdrift.


3. Modellkodningsregler och specifikationsdefinition

     Typiskt modellexempel: ASN2-02A

     • SOMN2: Seriekod för integrerad avgasspjällventil med ljuddämpare

     • Kaliber kod: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Ett suffix: Uppgraderad lättviktshartstyp, utrustad med nedskjutbar låsstruktur och precisionsskalfönster

     • S Suffix: Gänga förbelagd med tätningsmedel för ökad täthet

     • N Suffix: NPT amerikansk standardgänga (standard R-gänga utan suffix)


4. Full serie standardspecifikationer och parametrar

Modell

Portstorlek

Effektiv tvärsnittsarea (mm²)

Vikt (g)

SOMN2-M5

M5×0,8

1.8

5

SOMN2-01

R1/8

3.6

17

SOMN2-02

R1/4

6.5

34

SOMN2-03

R3/8

16.6

55

SOMN2-04

R1/2

24.5

107


5. Tekniska kärnparametrar

Parameterobjekt

Specifikation

Arbetstrycksområde

0~1,0 MPa

Bevistryck

1,5 MPa

Arbetstemperaturintervall

-5℃~+60 ℃ (ingen frysmiljö)

Brusreducerande effekt

≥20dB under maximal flödeshastighet

Justeringsläge

Steglös manuell gasjustering


6. Uppgraderade funktioner av ASN2-A Resin Type

     • Ultralätt design: Använder höghållfast hartsmaterial, vikt reducerad med cirka 80 % jämfört med traditionell metallkropp, vilket minimerar belastningen på magnetventilens utloppsport.

     • Precisionsskala fönster: Utrustad med vernier skalindikator, stödjer 1/4 cirkel mikrojustering. Flödesparametern är synlig och kvantifierbar, vilket ger standardiserad och repeterbar flödeshantering.

     • Bekväm Push-Down-låsning: Innovativ låsstruktur med tryckknappar. Efter hastighetsjustering kan ett tryck på vredet låsa parameterpositionen, vilket effektivt förhindrar hastighetsdrift orsakad av utrustningens vibrationer och säkerställer konsekvent driftnoggrannhet.


7. Modellvalsskillnad: ASN2 vs AS / ASV / ASC-serien

Ventil serien

Installationsposition

Kärnfunktioner och applikation

SOMN2

Magnetventil EXH-port

Integrerad gasspjäll + ljuddämpare, ingen push-fit port, låg kostnad, dedikerad för brusreducering av solenoidavgaser och hastighetskontroll

SOM

Cylinderändport

Rak/armbågstyp med push-fit-kontakt, rakt intag + avgasreglage för konventionell cylinderhastighetsreglering

SOMV

Cylinderändport

Snabba avgaser + strypning + ljuddämpare + push-fit integration, lämplig för höghastighets- och högfrekventa arbetsscenarier

SOMC

Rörledning gängad installation

AirTAC standardgängad rörform, ingen push-fit port, extremt kostnadseffektiv för allmänna industriella kretsar


8. Installationsriktlinjer och försiktighetsåtgärder

     • Standard installationsmetod: Skruva ventilen direkt på magnetventilens EXH-utloppsport med ventilhuset vänd utåt, och reservera tillräckligt med arbetsutrymme för daglig hastighetsjustering.

     • Tillämpliga kretsbegränsningar: Ej tillämpligt på kretsar med backventiler i mitten och pilotmanövrerade envägsventiler, vilket kan orsaka onormal cylinderverkan och instabil drift.

     • Vibrationssäker låsfunktion: Efter avslutad luftflödes- och hastighetsfelsökning, lås inställningsratten för att undvika avvikelser i körhastigheten orsakade av långvariga vibrationer i utrustningen.


Sammanfattning av en mening

     SOLH ASN2-serien är en integrerad avgasgas- och ljuddämparventil avsedd för magnetventilens avgasportar. Med bullerreducering, exakt justerbar hastighet, anti-dropp vibrationssäker struktur och lättviktsuppgraderingsalternativ för harts, förenklar den pneumatiska kretsinstallationen, minskar avgasljud och är det optimala ekonomiska tillbehöret för hastighetskontroll och brusreducering för standard pneumatiska solenoidsystem.
