Märke: SOLH by Richge Technology

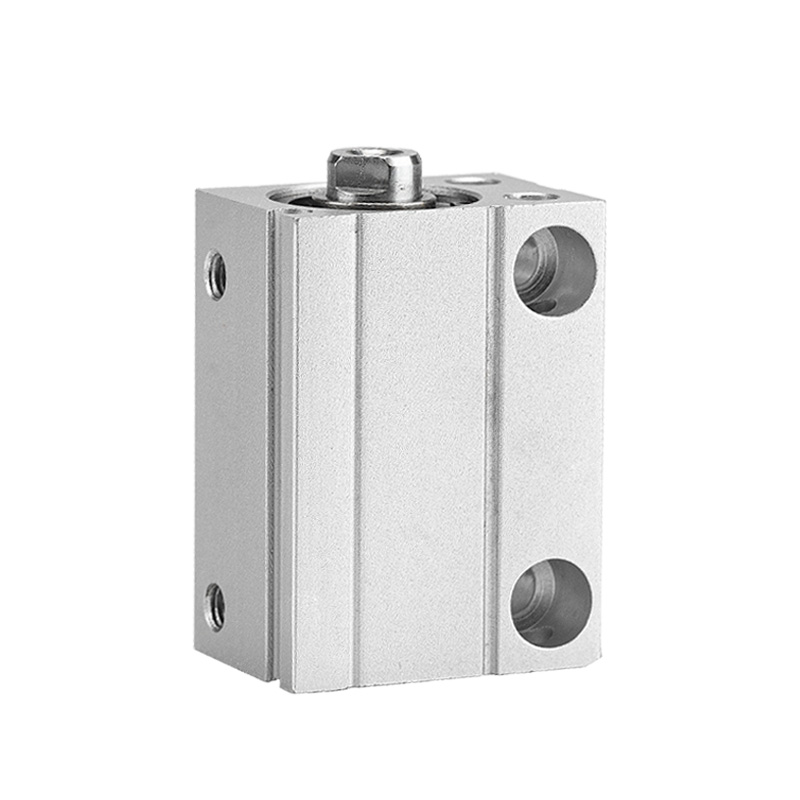

SOLH CDUJB-seriens ultramini-fri monteringscylinder är designad för utrustning med begränsat installationsutrymme. Jämfört med standard CU-serien minskade totallängden med 64 % och volymen minskade med 70 %. Fyrkantig kompakt kropp möjliggör direktmontering på flera ytor utan fästen. CDUJB utrustad med inbyggd magnet för positionsavkänning. Allmänt antagen inom 3C-elektronik, medicinska instrument och halvledarprecisionsautomation.
|
Modell |
Drag |
Ansökan |
| CUJB |
Utan magnetring, ingen sensormontering |
Lågpris mikrolätt last utan positionsåterkoppling |
| CDUJB |
Inbyggd magnet, kompatibel med CMSH/DMSH, D-M9BV-omkopplare |
Automation som kräver slagpositionssignal |
| CDUJS |
Ren version, kopparfritt material |
Medicinsk utrustning, renrum för halvledare |
- Superkompakt fyrkantig kropp, lämplig för tät layout och inbäddad jigg;
-- Monteringshål på flera sidor på botten, sidan och ändytan, installera från valfri riktning;
-- Inbyggd magnet (CDUJB), dubbla sensorplatser för att detektera utskjutnings-/indragningsposition;
-- MU-S025 magnetisk skärmplatta valfri för att undvika ömsesidig interferens för tätt anordnade cylindrar;
-- Valfri ändkudde av gummi för att minska stöten för små arbetsstycken;
-- CDUJS kopparfri design undviker metallutfällning för en ren miljö.

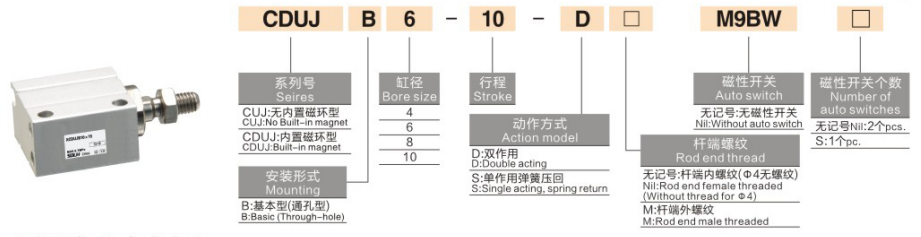

1. Exempel: CDUJB8×15D-M
-- CDUJB: Seriekod (C = inbyggd magnet; CUJB = icke-magnet)
-- 8: Hålstorlek (mm):4,6,8,10,12,16,20
-- 15: Slaglängd (mm)
-- D: Dubbelverkande; S: Enkelverkande fjäderretur
-- M: Utvändig gängstång; Inget märke = invändig gänga; φ4/φ6 utan stånggänga
|
Parameter |
Specifikation |
| Borrstorlek |
4,6,8,10,12,16,20 mm |
| Standard Stroke |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Tillförordnad typ |
Dubbelverkande (huvud), enkelverkande fjäderretur |
| Driftstryck |
Dubbelverkande: 0,15~0,7 MPa (φ4/φ6); 0,1~0,7 MPa (≥φ8); Enkelverkande:0,35~0,7MPa (φ4) |
| Bevistryck |
1,0 MPa |
| Temperaturområde |
Icke-magnet: -10~70 ℃; Magnetversion: -10~60℃ |
| Kolvhastighet |
50~500 mm/s |
| Dämpa |
Ingen kudde/gummibuffert tillval |
| Port tråd |
M3x0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Smörjning |
Oljefri drift |
| Stroketolerans |
±0,5 mm |
|
Borrning (mm) |
Yta (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Typiska applikationer
-- 3C elektronikmikrojigg, chiptransport, kontaktinsättning;
-- Provbearbetning av medicinsk utrustning, mikrotryckmekanism;
-- Positionering av halvledarskivor, miniatyrställdon för renrum;
-- Automationsstopp, kortslagsklämning och positionering.
⚠️ Valpåminnelser
-- Ej lämplig för tung sidoförskjutning; lägg till guide om sidokraft finns.
-- Magnetisk skärmplatta krävs när flera cylindrar installeras sida vid sida.
SOLH CDUJB ultrakompakt frimonterad pneumatisk cylinder möjliggör montering utan fäste i flera riktningar, idealiskt mikrolinjärt ställdon för precisionsautomation med begränsat utrymme i 3C, medicinsk och halvledarindustri.
