CG1 / CDG1-serien aluminium lättvikts rund cylinder

Märke: SOLH by Richge Technology

Produktöversikt

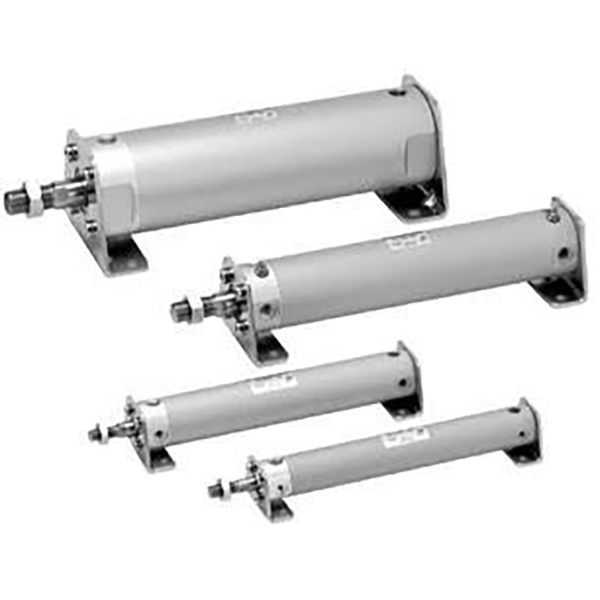

    SOLH CG1/CDG1 lättvikts rund cylinder i aluminium, borrning φ20~100mm, ersättare för gamla SMC CA1-serien med fullt utbytbara monteringsmått. Funktioner: lätt, universell installation, flexibel rörlayout, lågt ljud och höghastighetsprestanda. Används ofta i automationstransportörer, elektronisk utrustning, förpackningsmaskiner, lätt industriutrustning för lätt och medelstor belastning, långa slag och högfrekventa fram- och återgående applikationer.

Kärnstruktur och designfunktioner

   1. Standard: Ny generation SMC lättvikts rund cylinder, direkt ersättning för CA1-serien.

   2. Material: Extruderad aluminiumcylinder & gavel, hårdkromad kolvstång. 30 % lättare än konventionella standardcylindrar, hög hållfasthet och bra värmeavledning.

   3. Struktur: Gänglåsta ändstycken, rak rund form, enkel demontering och underhåll. 4 riktade luftportar (90° intervall), mycket flexibelt rörsystem.

   4. Driftsvarianter

     -- CG1B Dubbelverkande: Lufttillförsel i båda ändar, vanligaste standardmodellen

     -- CG1S / CG1T Enkelverkande: S=Fjäderretur; T=Fjäderförlängning, automatisk återställning efter luftavstängning

     -- CG1W ​​dubbelstång: stång förlängd på båda sidor, synkron rörelse, förbättrad anti-torsionskapacitet

     -- CG1K icke-roterande stång: sexkantig kolvstång för exakt positionering och anti-vridning

   4. Kudde: Standard gummikudde; luftkudde (suffix A) tillval för att minska stötar och buller vid hög hastighet.

   5. Tätning: Komposittätning med låg friktion med spår för oljebehållaren, lågt starttryck, oljefri drift, livslängd ≥8 miljoner cykler.

   6. Positionsdetektering: CDG1 utrustad med inbyggd magnetring, kompatibel med M9B/A93/Z73 auto-omkopplare för återkoppling av kolvposition; CG1 utan magnet, kan inte installera magnetomkopplare.

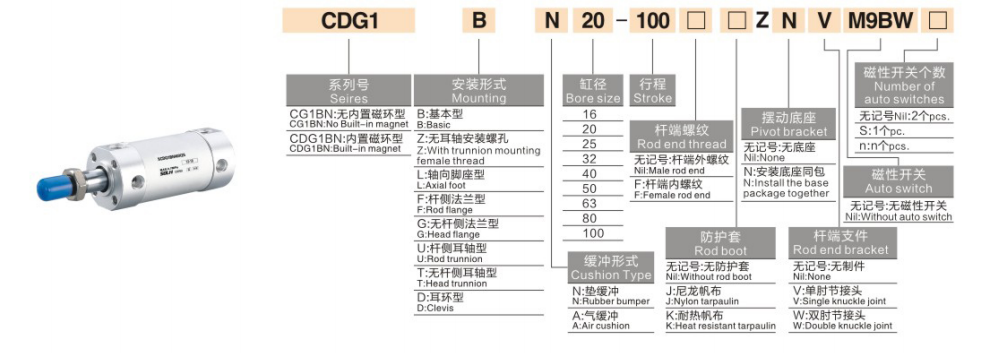

Komplett modellkodningsregel

   1. Modellexempel: CDG1BN25-100Z

   2. Standardorderreferensexempel

     -- CDG1BN32-200Z: Bore32, stroke200, dubbelverkande, inbyggd magnet, invändig stånggänga

     -- CDG1S40-100Z: Bore40, stroke100, enkelverkande fjäderretur, inbyggd magnet

     -- CDG1K50-150Z: Bore50, stroke150, icke-roterande sexkantig kolvstång

Universal Core tekniska specifikationer

Teoretisk dragkraft och dragkraft @0,5 MPa (enkelstav, enhet:N)

   1. Dubbelverkande CG1B

  2. Enkelverkande CG1S (Spring Return @0,5 MPa)

Monteringsformulär och härledda modeller

   1. Monteringsalternativ

     -- B Basic Type: Direkt installation via ändlocksgängor (vanligast)

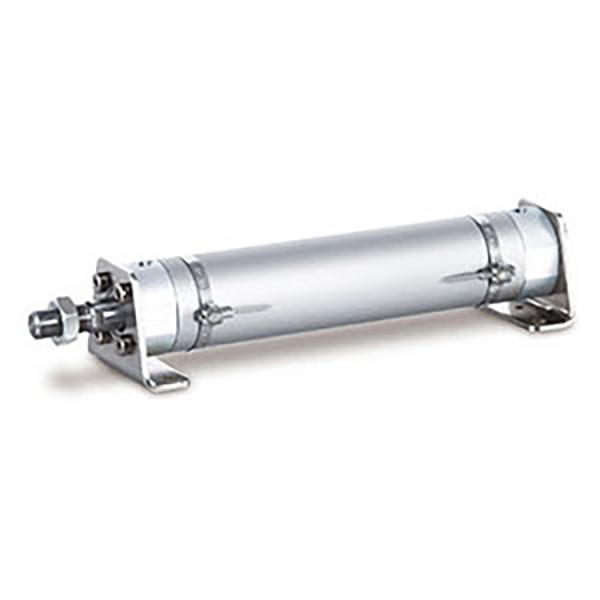

     -- L Fotfäste: Axialt fotfäste för sidomontering

     -- F/G-fläns: Flänsplatta på stavsidan/huvudsidan

     -- C/D-gaffel: Enkel gaffel/dubbel gaffel för svängmekanism

     -- E Trunnion: Tappfäste på huvudsidan för vändning och svängrörelse

   2. Huvudderivatserie

     -- CDG1B: Standard dubbelverkande med inbyggd magnet

     -- CDG1S/T: Enkelverkande fjäderretur/fjäderförlängning

     -- CDG1W: Dubbelstång dubbelverkande

     -- CDG1K: Icke-roterande sexkantig kolvstång

     -- CDG1R: Slimmad direktmonterad version för begränsat axiellt utrymme

     -- CDG1KR: Direktfäste + icke-roterande stång dubbelverkande

Snabbvalsguide i 3 steg

   1. Val av hål: Beräkna erforderlig dragkraft och horisontell last, reservera ≥50 % säkerhetsmarginal; prioritera CG1 för lätt-medelbelastning och långslagsapplikationer.

   2.  Slagbekräftelse: Lägg till extra rörelsemarginal på 10~20 mm; Max slaglängd: dubbelverkande ≤1000mm, enkelverkande ≤300mm.

   3.  Konfigurationsmatchning

     -- Drift: Dubbelverkande → B; enkelverkande fjäderretur → S; krav mot vridning → K

     -- Kudde: Lägg till suffix A luftkudde vid drifthastighet ＞500 mm/s

     -- Positionsåterkoppling: Välj CDG1-magnetutrustad modell, matcha M9B/A93 auto-omkopplare

Sammanfattning av en mening

     SOLH CG1/CDG1 lättvikts rund cylinder i aluminium är helt utbytbar med SMC CA1-serien, lätt design med flervägsrör, flera monteringsalternativ, idealiskt linjärt ställdon med lång slaglängd för produktionslinjer för förpackning, transportörer och elektronisk automation.
