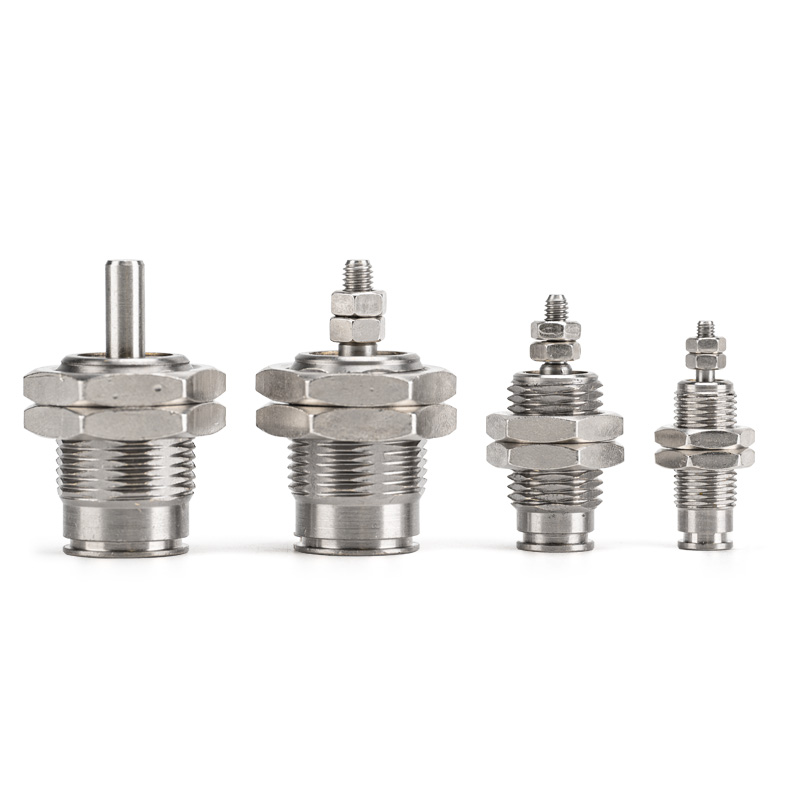

CJP-serien enkelverkande stiftcylinder (kortslagsmikrocylinder)

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH CJP-serien är en enkelverkande fjäderreturstiftcylinder. Kärnegenskaper: ultrakort kropp, minimal installationsyta, enkelriktad dragkraft och automatisk fjäderåterställning vid luftavstängning. Lämplig för enkelriktad precision push-pull-rörelse under begränsat utrymme, lätt belastning och högfrekventa kortslagsstationer. Det är en klassisk modell för miniatyr enkelriktad körning.

Kärnstruktur och designfunktioner

     -- Körläge: Enkelverkande (fjäderretur). Förläng när luft tillförs; dras in automatiskt med fjäder utan lufttryck för säker drift.

     -- Borrstorlekar: Ø4 / 6 / 10 / 16 mm, täcker mikro till lätt nyttolastområde (0,1~3 kg).

     -- Struktur: Hård anodiserad mässingskropp, kolvstång i rostfritt stål, ingen inbyggd kudde. Extra kort kontur, tillgänglig för panelmontering eller plan inbäddning inuti utrustning.

     -- Monteringstyper: Två kärnkonfigurationer — Panelfäste (B) och infällt fäste (S).

     -- Material & tätning: Mässingshus + NBR-tätningar, oljefri drift, kompatibel med rena och lätt oljiga miljöer. Mekanisk livslängd ≥3 miljoner cykler.

     -- Sensoralternativ: CDJP-variant med inbyggd magnetring, stöder en magnetisk omkopplare för utökad positionsdetektering.

Komplett modellkodningsregel

   1. Modellexempel:CJPB6-10

   2. Standardorderreferensexempel

     -- CJPB4-5: Borrning 4, slag 5, panelfäste, ingen magnetisk ring

     -- CDJPS10-15: Borrning 10, slag 15, infälld montering, inbyggd magnet

     -- CJPB6-10H4: Borrning 6, slag 10, panelfäste, OD4 push-in anslutning

Tekniska specifikationer för universell kärna (0,5 MPa, enkelverkande fjäderretur)

Grundläggande konkurrensfördelar

   1. Ultrakompakt kontur sparar installationsutrymme

     -- Extra kort kropp stödjer infälld inbäddning i maskiner eller panelmontering, vilket minskar upptaget utrymme med upp till 50 % jämfört med standardcylindrar, idealiskt för extremt trånga stationer.

   2. Enkelriktad dragkraft med återställning av strömavstängning

     -- Fjäderindragning aktiveras när lufttillförseln stängs av. Säker för fastspänning, utkastning och stopppositionering av enkelriktade rörelser.

   3. Snabb respons & stabil högfrekvent drift

     -- Kuddfri lågfriktionsförsegling möjliggör konsekvent cykling ≥250 cpm för korta repetitiva uppgifter.

   4. Oljefri drift & förlängd livslängd

     -- Lämplig för rena verkstadsförhållanden. Mässingskropp och hållbar tätning garanterar ≥3 miljoner underhållsfria cykler.

   5. Flexibel monteringskonfiguration

     -- Panel och infälld montering tillgänglig; stavänden kan vara platt eller rundad för att matcha olika mekaniska konstruktioner.

Monteringsalternativ och typiska industriella applikationer

   1. Monteringsformulär

     - Panelfäste (B): Fläns fäst på utrustningens yta, bekvämt för extern tryck- och dragrörelse

     -- Flush Mount (S): Kropp inbäddad i utrustningens hål, endast kolvstången exponerad för maximal utrymmesbesparing inuti maskineri

   2. Typiska tillämpningsscenarier

     -- 3C och elektronik: Mikrokomponentklämning, spånutkastning, miniatyrjiggdrift, testning av knapphållbarhet

     -- Precisionsinstrument: Miniventilomkoppling, fiberpositionering, instrumentfinjustering, kortslagsstopp

     -- Allmän automatisering: högfrekvent lastning/avlastning, etikettavdragning, mikrokomponentöverföring, enkelriktad fastspänning

     -- Medicinsk utrustning: förlängning av miniatyrinstrument, framdrivning av mikrovätskor, precisionspositioneringsenheter

Snabbvalsguide i 3 steg

   1. Borrval baserat på nyttolast

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Reserv ≥50 % säkerhetsmarginal.

   2.Strokebekräftelse

     -- Standard slaglängd: 5/10/15 mm. Kortare slag ger mer stabil högfrekvent prestanda.

   3. Konfigurationsmatchning

     -- Positionsåterkoppling: Välj CDJP med inbyggd magnet plus en M9B-omkopplare för att övervaka utdraget läge.

     -- Monteringslayout: Infällt infällt fäste (S) för intern utrustningsinstallation; panelfäste (B) för ytmontering.

Sammanfattning av en mening

     SOLH CJP enkelverkande fjäderretur mikrostift pneumatisk cylinder erbjuder ultrakort kompakt kropp med panel och infällda monteringsalternativ; CDJP-versionen stöder detektering av magnetomkopplare, idealiskt ekonomiskt miniatyrställdon för enkelriktad kortslagsutkastning, kläm- och positioneringsuppgifter i trånga utrymmen 3C, precisionsinstrument och medicinsk automationsutrustning.
