CX2-serien dubbelstång glidcylinder | Lågprofil pneumatisk cylinder med hög dragkraft

Märke: SOLH by Richge Technology

Produktöversikt & kärnstrukturella funktioner

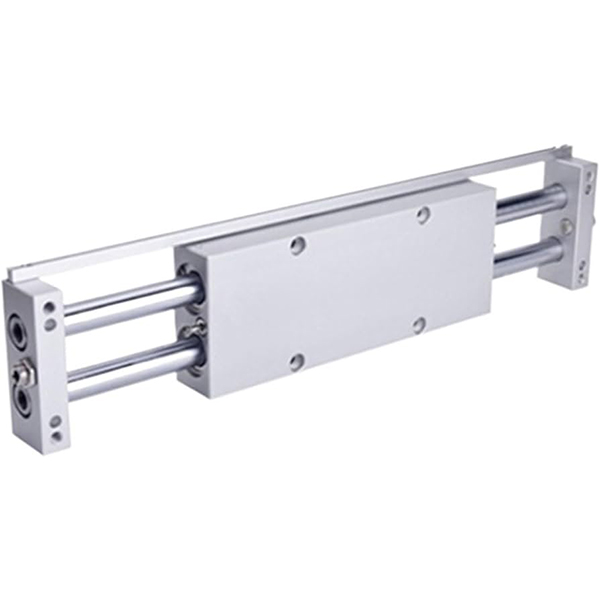

SOLH CX2-serien är en professionell dubbelkolvs dubbelstångs glidlagercylinder med ultralåg profil, dubbel dragkraft, överlägsen antirotationsnoggrannhet och stark sidobelastningsmotstånd. Den täcker hålstorlekar på φ10 mm, φ15 mm och φ25 mm med standardslag från 25 mm till 200 mm. Denna serie är designad för kompakt installationsutrymme, precisionsstyrning och medeltunga lastpåskjutande/dragningsoperationer, och används i stor utsträckning i olika automatiserade precisionsstationer. Utökade modeller inklusive CXWM (glidlager med hydraulisk buffert) och CXWL (kullager med hydraulisk buffert) finns tillgängliga för höghastighets- och högpåverkande arbetsförhållanden.

Viktiga strukturella fördelar

• Dubbelstång Dubbel dragkraft: Med en integrerad struktur med dubbla kolvar och dubbla stavar är den teoretiska dragkraften dubbelt så stor som för en enstavscylinder med samma hålstorlek, vilket ger kraftfull drivkraft och utmärkt total strukturell styvhet. Standard CX2-modellen använder högprecisionsglidlagerstyrning för stabil linjär rörelse.

• Ultrahög antirotations- och positioneringsnoggrannhet: Den symmetriska dubbelstavsstrukturen ger pålitlig mekanisk antirotationsprestanda. Antirotationsnoggrannheten når ±0,1° (φ10) och ±0,02° (φ25), vilket säkerställer enastående stabilitet vid upprepad positionering. Parallellbearbetning med hög precision mellan monteringsytan och kolvstänger förbättrar avsevärt motståndet mot sido- och excentriska belastningar.

• Lågprofil och flexibel montering i flera riktningar: Ultratunn kompakt kroppsdesign anpassar sig perfekt till trånga och trånga utrustningsutrymmen. Både cylinderkroppen och ändplattan stöder fast installation, vilket möjliggör två arbetslägen:cylinderkropp fixerad med rörlig ändplatta ellerändplatta fixerad med rörlig cylinderkropp. Utrustad med monteringshål på fyra sidor och treriktade rörportar, stöder den fixering uppifrån, under och från sidan med flexibel luftledningslayout.

• Smidig drift och lång livslängd: Dubbelverkande fram- och återgående struktur med dubbla gummibuffertar som standardkonfiguration reducerar effektivt rörelsepåverkan och driftsljud. Valfria CXWM/CXWL hydrauliska buffertversioner ger utmärkt stötdämpning för både höghastighets- och låghastighetsdrift, vilket ger brusreducering och underhållsfri buffertprestanda. Den oljefria designen anpassar sig till rena arbetsmiljöer och minimerar dagliga underhållskostnader.

Kompletta modellnamnsregler

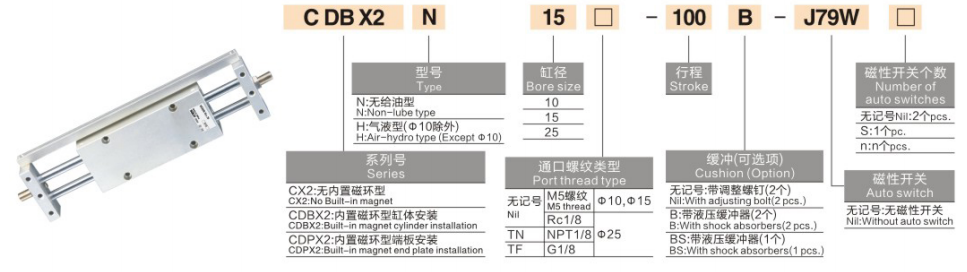

Modellexempel: CX2N15-50 | CX225-100-M9BW

Standardbeställningsreferensexempel

• CX210-25: 10 mm hål, 25 mm slaglängd, standardtyp utan magnetbrytare

• CX215-75-2S: 15 mm hål, 75 mm slaglängd, dubbla magnetiska brytare för dubbellägesdetektering

• CX2N25-100: 25 mm hål, 100 mm slaglängd, magnetfri typ för magnetkänsliga scenarier

Standard tekniska parametrar

(Standardtestförhållanden: 20 ℃ normal temperatur, 0,5 MPa märktryck)

1. Allmänna prestandaspecifikationer

• Driftläge: Dubbelverkande (synkron körning med två kolvar)

• Arbetstrycksområde: 0,15~0,7 MPa; Bevistryck: 1,05 MPa

• Omgivningstemperatur: -10℃~60℃ (isfri konventionell miljö)

• Kolvens arbetshastighet: 50~500 mm/s (standard CX2); upp till 800 mm/s (CXWM/CXWL höghastighetsversioner)

• Buffertläge: Gummibuffert med dubbla ändar (standard); hydraulisk buffert som tillval för CXWM/CXWL-modeller

• Smörjläge: Oljefri underhållsfri drift, lämplig för rena industrimiljöer

2. Teoretiska dubbeldragningsdata (Enhet: N)

3. Tillåtet lateralt vridmomentdata (Enhet: N·m)

4. Produktviktsdata (50 mm slaglängd, enhet: kg)

Typiska tillämpningsscenarier

• Precisionsmaterialöverföring: Idealisk för elektronisk och halvledararbetsöversättning, palettbyte och jiggskjutning/-dragning. Ultrahög antirotationsnoggrannhet säkerställer nollförskjutning under högprecisionspositionering och överföringsprocesser.

• Medel-tung lastlyftning: Lämplig för lyft av arbetsstycket i produktionslinjen, formutkastning och kortslagskörning med tung last. Den unika dubbeldragningsstrukturen och den starka anti-excentriska lastkapaciteten ger stabila och kraftfulla köregenskaper.

• Automationsstationer för slutna utrymmen: Perfekt för installation med smala gap, horisontell kompakt layout och tät flercylindrig anordning. Den lågprofilerade karossen och monteringsdesignen i flera riktningar maximerar utrymmesutnyttjandet.

• Arbetsmiljöer med hög renhet: Oljefri och dammfattig design anpassar sig till medicinsk, livsmedels- och elektronisk precisionsutrustning. Den valfria magnetiska (N-typ) versionen matchar perfekt magnetiskt känsliga applikationsscenarier utan magnetisk störning.

Snabbvalsguide i tre steg

1. Val av hålstorlek: Välj hålstorlek enligt faktisk arbetsbelastning. Se till att den teoretiska dubbla dragkraften ≥ faktisk belastning × 1,5 med tillräcklig säkerhetsmarginal. Prioritera φ25-modellen med stora hål för arbetsförhållanden med tunga sidobelastningar.

2. Slagval: Standard slaglängd sträcker sig från 25 mm till 200 mm, välj enligt faktiska resekrav. Föredrar CXWM/CXWL-buffertmodeller för långa, höghastighets- och täta arbetsförhållanden.

3. Val av funktionell konfiguration

￮ Detektering av dubbla ändlägen: Välj konfiguration med dubbla magnetiska strömbrytare för 2S för exakt positionering av slaggränsen.

￮ Höghastighets- och stötarbetsförhållanden: Välj CXWM (glidlager + hydraulisk buffert) / CXWL (kullager + hydraulisk buffert) uppgraderade versioner.

￮ Magnetkänsliga scenarier: Använd en magnetisk fri cylinder av N-typ för att undvika magnetisk interferens.

Sammanfattning av en mening

     SOLH CX2-seriens dubbelstångsglidcylinder integrerar dubbel dragkraft, ultrahög antirotationsprecision, lågprofilerad kompakt struktur och monteringsflexibilitet i flera riktningar, vilket ger stabila och pålitliga lösningar för drivning av medeltung last för automatiserad precisionsutrustning med begränsat utrymme.
