CY1-serien magnetisk koppling stavlös cylinder | Klassisk ekonomisk basmodell

Märke: SOLH by Richge Technology

CY1S
CY1L

Produktöversikt

     SOLH CY1-serien är en klassisk och ekonomisk stavlös magnetisk kopplingscylinder, som fungerar som den grundläggande föregångaren till den uppgraderade CY3-serien. Den antar en beröringsfri magnetisk synkron drivstruktur, där den interna kolven och det yttre glidbordet rör sig samtidigt genom stark magnetisk kraft. Med helt sluten drift utan läckage, kompakt struktur och kostnadseffektiv prestanda, är den dedikerad till lätt till medelstor belastning och linjär körning med medellånga slag. Med ett hålområde från φ6 till φ63 mm, en standardslaglängd upp till 1000 mm och en maximal förlängd slaglängd på 1500 mm, täcker denna serie olika styrmodeller för att möta kraven i flera scenarier, vilket gör den till det föredragna budgetvänliga stavlösa ställdonet av ren kvalitet för allmänna automatiserade produktionslinjer.

Kärnpositionering och strukturella funktioner

• Magnetisk kopplingsdrift & ren nollläckageprestanda: Inbyggda höghållfasta permanentmagneter på kolven och glidbordet realiserar icke-mekanisk synkron transmission. Det helt slutna cylinderröret eliminerar luftläckage och damm, och anpassar sig helt till strikta rena arbetsmiljöer inom elektronik, medicinsk utrustning och livsmedelsindustri.

• Klassisk basstruktur och högkostnadsprestanda: Genom att anta en minimalistisk mekanisk struktur med färre komponenter, minskar CY1-serien effektivt tillverkningskostnaderna och erbjuder högre kostnadskonkurrenskraft än den uppgraderade CY3-serien. Den grundläggande CY1B-modellen har ingen integrerad monteringsyta och kräver dubbla stödfästen för installation. Utrustad med en grundläggande slitstark ring och dammtät ringkonfiguration, har den ett minsta arbetstryck på 0,18 MPa, med en något kortare livslängd men fullt kompetent för konventionella standardarbetsförhållanden.

• Diversifierade derivatmodeller för full täckning: Det kompletta produktsortimentet täcker flera styrningstyper för att matcha olika precisions- och belastningskrav:

• CY1B: Grundtyp utan styrstruktur och monteringsyta, kräver externa styrskenor och dubbla ändfästen.

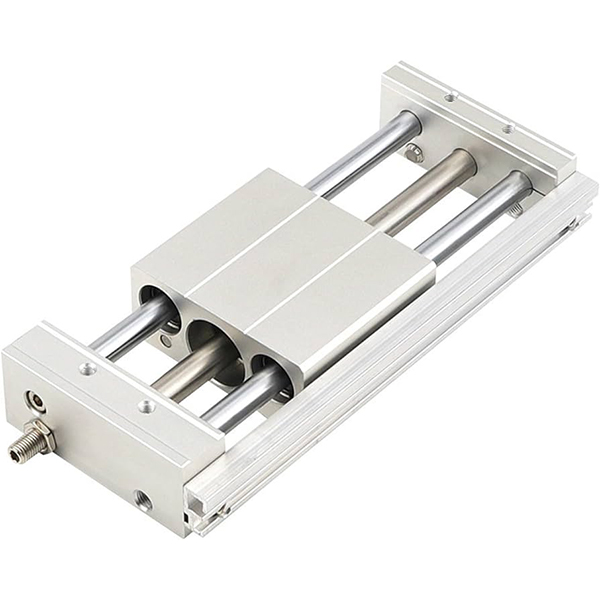

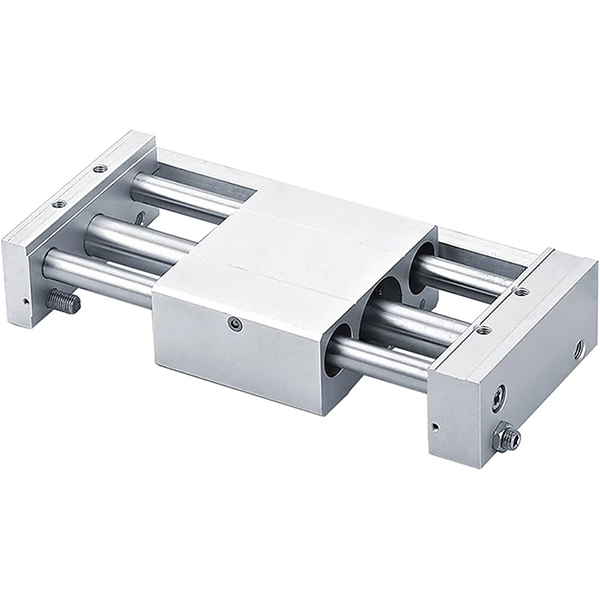

• CY1S: Glidstyrningstyp med inbyggt glidlager, som stödjer drift med lätt belastning utan externa styrningar.

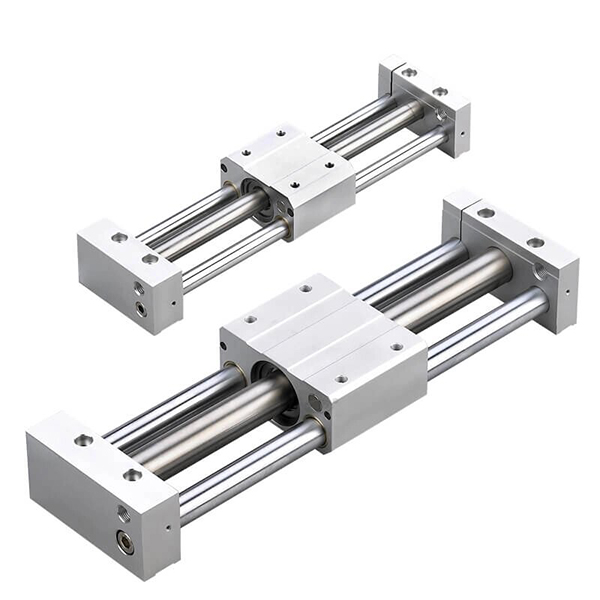

• CY1L: Kullagerstyrningstyp med ultrasmidig glidning och förbättrad belastningskapacitet för stabil högfrekvent rörelse.

• CY1H: Högprecisionsstyrningstyp med utmärkt repeterad positioneringsnoggrannhet för precisionsöverföringsscenarier.

• CY1F: Lågprofil tunn typ med 29 % reducerad totalhöjd, perfekt lämpad för ultrakompakta installationsutrymmen för utrustning.


• Standardbuffert & valfri höghastighetskonfiguration: Standard gummibuffertar med dubbla ändar absorberar effektivt driftspåverkan och minskar körljud. Valfria externa hydrauliska buffertar stöder stabil drift vid en maximal hastighet på 500 mm/s för cykliska arbetsförhållanden med medelhög hastighet.

• Stor kompatibilitet för magnetomkopplare: Reserverade universalbrytarspår på cylinderkroppen är kompatibla med magnetomkopplare i D-M9-serien och D-A9-serien, vilket möjliggör installation av godtycklig position och flexibel slagsignalåterkoppling.

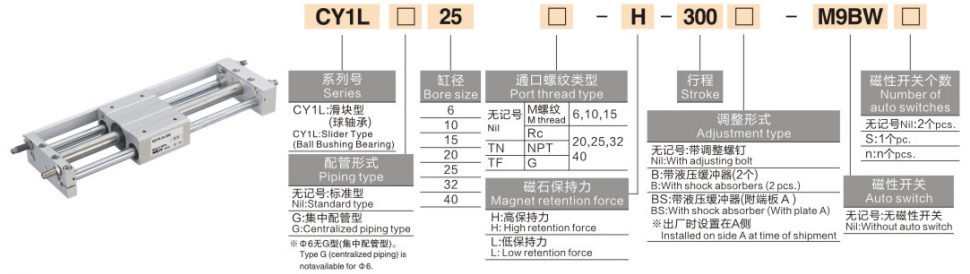

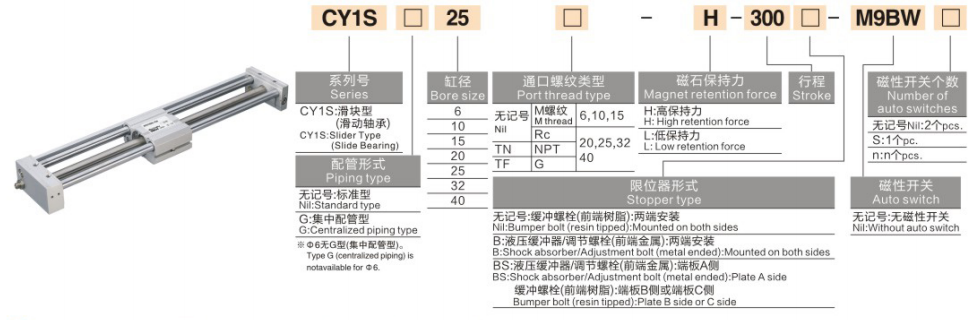

Komplett modellkodningsregel

Modellexempel: CY1B20-500 | CY1S40-800-M9PL

Standardbeställningsreferensexempel

• CY1B20-500: 20 mm hål, 500 mm slaglängd, bastyp utan magnetbrytare

• CY1S40-800-M9PL: 40 mm hål, 800 mm slaglängd, glidstyrningstyp med magnetisk lägesomkopplare

Grundläggande tekniska specifikationer (20℃ standardskick)

1. Grundläggande allmänna specifikationer

• Driftläge: Dubbelverkande magnetisk koppling beröringsfri synkron överföring

• Arbetsvätska: Tryckluft (standard för oljefri drift)

• Omgivningstemperatur: 5 ~ 60 ℃ (ingen frysande arbetsmiljö)

• Arbetstrycksområde: 0,18~0,7 MPa; Bevistryck: 1,05 MPa

• Standard drifthastighet: 50~500 mm/s

• Buffertläge: Standard gummibuffert med dubbla ändar; extern hydraulisk buffert som tillval för höghastighetsscenarier

• Magnetisk hållkraft: 49~2450N (ökar progressivt med hålstorleken)

2. Diagram över nyckelprestandaparameter (@0,5 MPa)

Riktlinjer för kärnkonfiguration och urval

1. Val av hålstorlek efter belastning och dragkraft

• φ6~φ15 (Micro Light Duty): Lämplig för laster ≤2,5 kg, avsedd för korttakts precisionskomponentöverföring i elektronisk miniatyr precisionsutrustning.

• φ20~φ32 (General Light Duty): Matchas med 4~10 kg lätt belastning, idealisk för konventionella skjut- och dragoperationer med långa slag (≤1000 mm) i generella automatiserade produktionslinjer.

• φ40~φ63 (Medium Duty): Tillämplig för 16~40 kg medelstora scenarier, perfekt anpassad till hantering av långa slag och högfrekventa cykliska arbetsförhållanden i förpacknings- och logistikautomationsutrustning.

2. Val av modell och vägledningssystem

• CY1B grundtyp: Den mest kostnadseffektiva modellen utan inbyggd styrstruktur. Externa linjära styrskenor är obligatoriska, lämpliga för budgetkänsliga projekt och utrustning med reserverade styrstrukturer.

• CY1S Slide Guide Type: Utrustad med inbyggd glidlagerstyrning, kräver inga externa hjälpstyrningar för lätta belastningar (≤10 kg), med enkel installation och bred universalitet.

• CY1L Kullager styrtyp: Antar kullagerstruktur med hög precision med ultralågt glidmotstånd och förlängd livslängd, speciellt designad för höghastighets- och högfrekventa cykliska arbetsförhållanden.

• CY1H högprecisionstyp: Konfigurerad med precisionslinjär styrmekanism, som uppnår repeterad positioneringsnoggrannhet upp till ±0,02 mm, tillämplig för högprecisionspositionering och mikrodistansöverföringsscenarier.

• CY1F lågprofiltyp: Optimerad tunn struktur med 29 % reducerad totalhöjd, löser problemet med begränsat vertikalt installationsutrymme för kompakt automatiserad utrustning.

3. Val av miljö och funktionell konfiguration

• Ren miljöanpassning: Nollläckage och dammfri beröringsfri magnetisk transmissionskonstruktion uppfyller hygieniska produktionsstandarder; CY1S- och CY1L-modeller är att föredra för långvarig renrumsdrift.

• Höghastighetsuppgradering av arbetsvillkor: Utrusta med externa hydrauliska buffertar för att eliminera slutpåverkan, stabilt stödjer kontinuerlig drifthastighet upp till 500 mm/s.

• Precision Position Feedback: Matcha med D-M9-serien eller D-A9-seriens magnetiska omkopplare för att realisera flerpunktsslagpositionering och realtidssignalutmatning.

Typiska industriella tillämpningsscenarier

• Materialöverföring i renrum: Ingen förorening av magnetisk kopplingsstruktur används i stor utsträckning för långväga materialhantering i dammfria halvledar- och LCD-verkstäder, vilket undviker sekundär kontaminering av rena arbetsmiljöer.

• Packaging Line Arbetsstyckets förskjutning: Hög kostnadseffektiv design anpassar sig till långa skjutningar och drag av lätta och medelstarka arbetsstycken i livsmedels- och läkemedelsförpackningsutrustning, med låg felfrekvens och enkelt dagligt underhåll.

• Automatiserad dörrkontroll för utrustning: Stånglös kompakt struktur sparar externt installationsutrymme, lämplig för långslagsöppning och stängning av utrustningsskyddsdörrar och dammsköldar.

• Långslags monteringslinans positionering: Samarbetar med matchande styrmoduler för att uppnå stabil precisionspositionering inom 1~1,5 m ultralång slaglängd, vilket möter kontinuerliga cykliska positioneringskrav från produktionslinjer.

• Ekonomisk alternativ lösning: En idealisk ersättning för låga kostnader för dyra CY3-serier i budgetbegränsade automationsprojekt, som till fullo tillfredsställer grundläggande långa linjära körkrav.

CY1 vs CY3-serien Core Performance Comparison

Snabbvalsguide i tre steg

1. Bekräftelse av hålstorlek: Beräkna erforderlig dragkraft baserat på lastvikt med en säkerhetsfaktor ≥2. Rekommenderade regler: ≤2,5kg → φ15; 4~10 kg → φ32; 16~40kg → φ63.

2. Bekräftelse av modelltyp: Välj CY1B för ultralåg budget; CY1S för lätt laststyrningsfri installation; CY1L för höghastighetsdrift med hög frekvens; CY1H för högprecisionspositioneringskrav.

3. Bekräftelse av strokespecifikation: Välj standard 50~1000 mm slaglängd för konventionell användning; som tillval förlängt slaglängd upp till 1500 mm för medellånga körbehov.

Sammanfattning av en mening
