CY3-serien magnetisk koppling stavlös cylinder | CY3B Basic / CY3R Direct Mount Type

CY3-serien magnetisk koppling stavlös cylinder | CY3B Basic / CY3R Direct Mount Type

Märke: SOLH by Richge Technology

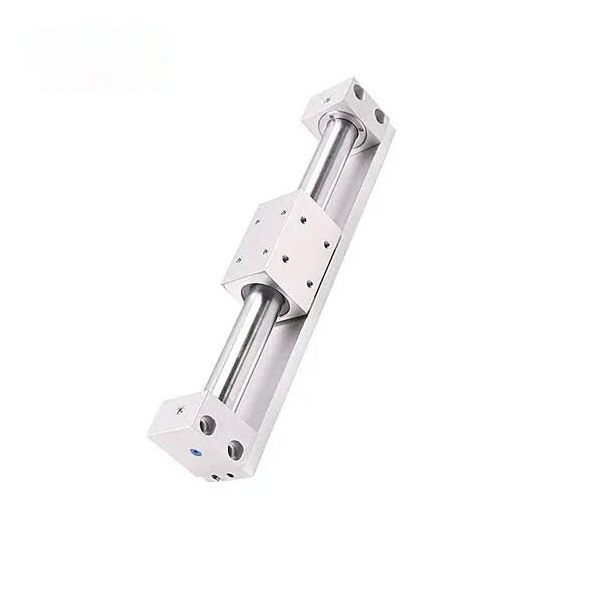

CY3R

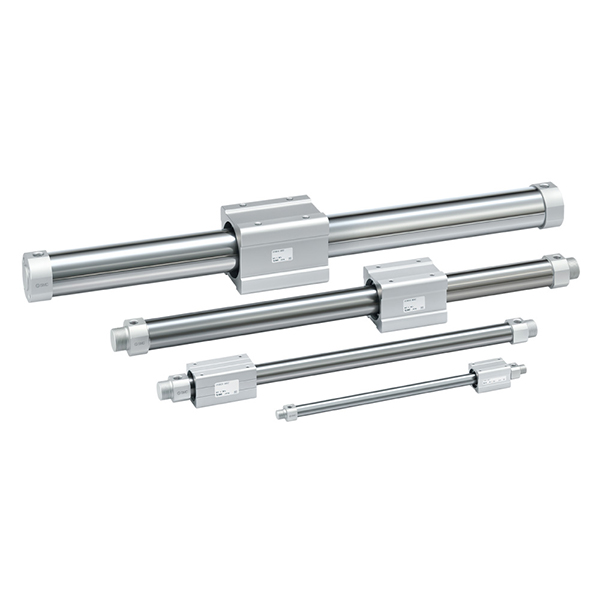

CY3B

Produktöversikt

     SOLH CY3-serien är en uppgraderad magnetisk kopplingsstavlös cylinder baserad på den klassiska SMC CY1-serien, uppdelad i två vanliga modeller: CY3B bastyp utan monteringsyta och CY3R direktmonteringstyp. Den antar en helt sluten magnetisk beröringsfri transmissionsstruktur, som realiserar synkron rörelse av den interna kolven och det yttre glidbordet genom stark magnetisk koppling. Med noll läckage, dammfri och föroreningsfri drift, ultralång slaglängd och kompakt installation, är den allmänt användbar för ren-grade, lätt till medelstor belastning, linjär körning på långa avstånd. Med ett hålområde från φ6 till φ63 mm och en maximal slaglängd på 5000 mm sparar den 50 % installationsutrymme jämfört med traditionella dragstångscylindrar och fungerar som den föredragna rena, långa drivningslösningen för automatiserade produktionslinjer av hög standard.

Kärnpositionering och strukturella funktioner

• Magnetisk koppling Transmission & Nollläckage Clean Operation: Kolven och glidbordet använder magnetisk synkron körning med helt sluten cylindercylinderdesign. Ingen kolvstång sträcker sig utåt, vilket uppnår fullständig lufttäthet, noll läckage och noll dammföroreningar. Den matchar perfekt strikta produktionsmiljöer som livsmedelsförädling, medicinsk utrustning och halvledarelektronik.

• CY1 uppgraderad version med förbättrad hållbarhet: Jämfört med den traditionella CY1-serien är den slitstarka ringlängden ökad med 70 %, vilket effektivt förbättrar bärighet och glidstabilitet. Den inbyggda smörjhållaren i den dammsäkra ringen bildar en varaktig skyddande smörjfilm, vilket minskar det lägsta arbetstrycket till 0,12 MPa och förlänger livslängden kraftigt. Förutom φ6-specifikationen behåller alla andra modeller samma monteringsmått som CY1 för direkt utbyte och uppgradering.

• CY3B Basic Typ Minimalistisk struktur: Den släta cylindercylindern har ingen reserverad monteringsyta och kräver tvåsidiga stödfästen för fixering. Glidbordet är inte utrustat med inbyggd styrstruktur, så externa linjära styrningar eller styrstänger är obligatoriska för att förhindra excentrisk belastning och magnetisk frånkopplingsfel.

• Standard gummibuffert & höghastighetsspecifikation: Inbyggda gummibuffertar med dubbla ändar absorberar driftspåverkan och minskar körljud för stabil konventionell cyklisk drift. Tillvalet X160 höghastighetsspecifikation stöder en maximal driftshastighet på 1500 mm/s för att anpassas till högfrekventa arbetsförhållanden som rör sig snabbt.

• Bekväm installation av magnetomkopplare: Förbeställda brytarspår på båda sidor av cylinderkroppen är kompatibla med magnetomkopplare i D-M9-serien, vilket ger flexibel och exakt positionsåterkoppling i realtid för slagpositionering.

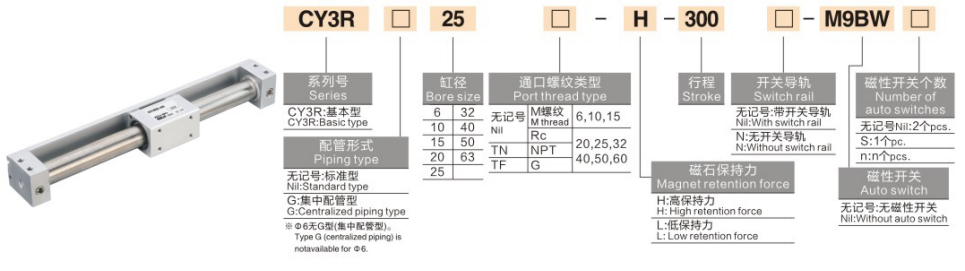

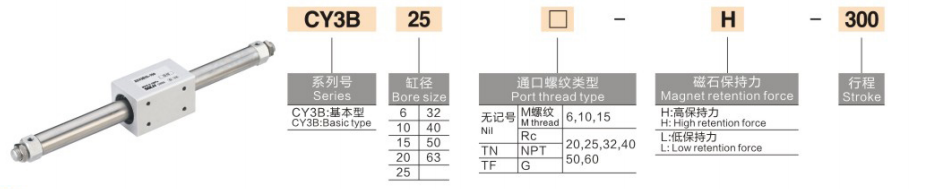

Komplett modellkodningsregel

1. Modellexempel: CY3B20-500 | CY3B40-800-M9PL

2. Standardbeställningsreferensexempel

• CY3B20-500: 20 mm hål, 500 mm slaglängd, bastyp utan magnetbrytare

• CY3B40-800-M9PL: 40 mm hål, 800 mm slaglängd, bastyp med magnetisk lägesomkopplare

Grundläggande tekniska specifikationer (20℃ standardskick)

1 Grundläggande allmänna specifikationer

• Driftläge: Dubbelverkande magnetisk koppling beröringsfri transmission

• Arbetsvätska: Tryckluft (standard för oljefri drift)

• Omgivningstemperatur: 5~60 ℃ (ingen frysmiljö)

• Arbetstrycksområde: 0,12~0,7 MPa; Bevistryck: 1,0 MPa

• Drifthastighet: 50~500 mm/s (standard); max 1500 mm/s (tillval X160 höghastighetsspecifikation)

• Buffertläge: Standard gummibuffert med dubbla ändar

• Magnetisk hållkraft: 19,6~2450N (ökar med hålstorlek)

2 Key Performance Parameter Chart (@0,5MPa)

Riktlinjer för kärnkonfiguration och urval

Val av 1 hålstorlek efter belastning och dragkraft

• φ6~φ15 (Micro Light Duty): Lämplig för laster ≤2,5 kg, avsedd för korttaktsprecisionsöverföring av minikomponenter i elektronisk och medicinsk utrustning.

• φ20~φ32 (General Light Duty): Matchad med 4~10 kg lätt belastning, idealisk för konventionella långa skjutningar och drag (≤1000 mm) i generellt automatiserade produktionslinjer.

• φ40~φ63 (Medium Duty): Tillämplig för 16~40 kg medelstora scenarier, perfekt för tung hantering av långa slag och högfrekvent cyklisk drift i livsmedels- och förpackningsindustrin.

Val av 2-takt och styrsystem

• Slagområde: Standard slaglängd täcker 50~1000mm; förlängd ultralång slaglängd upp till 5000 mm för speciella långdistanskörningskrav.

• Obligatorisk extern vägledande design: CY3B bastyp har ingen inbyggd styrstruktur. Externa linjära glidskenor eller styrstänger måste vara utrustade för att stödja lasten och förhindra magnetisk frånkoppling orsakad av excentrisk kraftavvikelse.

• Standard fixeringsmetod: Fixeras med valfria stödfästen med två ändar med upphängd cylinderkropp och noll kontaktfriktion, vilket säkerställer stabil magnetisk kopplingsfunktion.

3 Val av miljö och funktionell konfiguration

• Prioritet för rena miljöer: Nollläckage och föroreningsfri design anpassar sig till strikta dammfria och sterila arbetsförhållanden i livsmedels-, medicinska och elektroniska halvledarindustrier.

• Höghastighetsuppgradering av arbetsvillkor: Välj valfri X160 höghastighetsspecifikation (max 1500 mm/s), utrustad med externa hydrauliska buffertar för att eliminera stötar i hög hastighet och säkerställa stabil drift.

• Precision Position Feedback: Utrusta med magnetomkopplare i D-M9-serien för att realisera tvåpunkts- eller flerpunkts exakt slagpositionering och signalåterkoppling.

CY3B vs CY3R | Jämförelse av modellskillnader

Typiska industriella tillämpningsscenarier

• Materialöverföring i renrum: Nollläckage och dammfri magnetisk kopplingsstruktur är idealisk för långväga materialhantering i elektroniska, halvledar- och medicinska dammfria verkstäder utan att förorena rena miljöer.

• Food & Beverage Packaging Lines: Rostfritt cylinderrör av rostfritt stål med lättstädad yta anpassar sig till hygieniska produktionsstandarder, lämplig för långslagsförskjutning av lätta och medelstarka arbetsstycken i livsmedelsutrustning.

• Utrustning Dörr & Lock Drivning: Ingen stångförlängningsdesign sparar externt utrymme, perfekt applicerad på kompakt öppnings- och stängningsdrivning med långa slag av automatiska utrustningsskyddsdörrar och skärmkåpor.

• Långslags precisionspositioneringsplattform: Samarbetar med externa högprecisionsstyrskenor för att uppnå stabil upprepad positioneringsnoggrannhet, lämplig för 1~2m långdistans exakt positionering och cyklisk transport av löpande band.

• Utrymmesbesparande ersättning för dragstångscylindrar: Löser utrymmesproblemet med traditionella dragstångscylindrar i scenarier med lång slaglängd (>500 mm), vilket minskar det totala installationsutrymmet för utrustning med 50 % för kompakt utrustningsdesign.

Snabbvalsguide i tre steg

1. Bekräftelse av hålstorlek: Beräkna erforderlig dragkraft baserat på lastvikt med en säkerhetsfaktor ≥2. Rekommenderade regler: ≤2,5kg → φ15; 4~10 kg → φ32; 16~40kg → φ63.

2. Bekräftelse av strokespecifikation: Välj standard 50~1000 mm slaglängd för konventionella krav; välj utökad specifikation för ultralång slaglängd upp till 5000 mm.

3. Funktionell konfigurationsmatchning: Prioritetsval för rena föroreningsfria arbetsförhållanden; uppgradera till X160 höghastighetsspecifikation + hydraulisk buffert för snabb drift; lägg till magnetomkopplare i D-M9-serien för positionsdetektering i realtid.

Sammanfattning av en mening

     SOLH CY3-seriens magnetiska kopplingsstånglösa cylinder är en uppgraderad CY1 ren-grade oljefri ställdon, med noll läckage, 5000 mm ultralång slaglängd, lågt starttryck och dubbla monteringstyper, som fungerar som den optimala utrymmesbesparande linjära drivlösningen för långa slag för lätt-medellast ren automationsutrustning.
