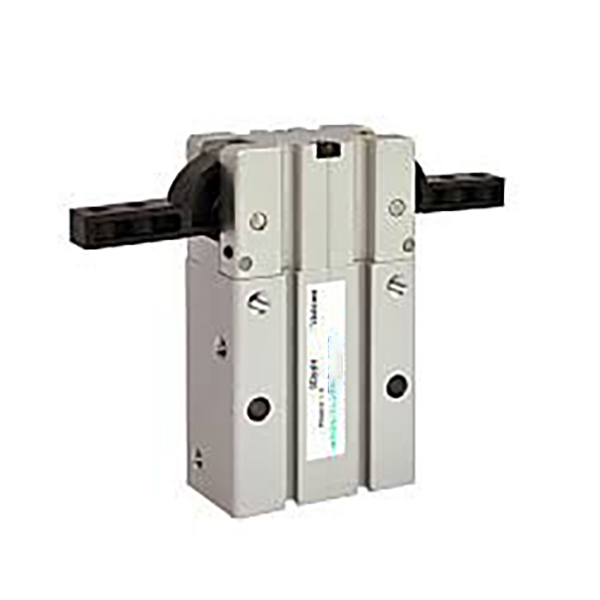

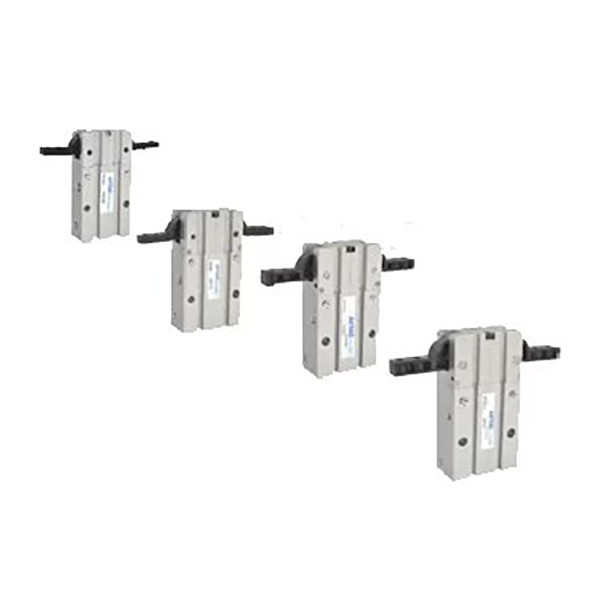

HFR Series 180° Pivot-Typ Pneumatisk gripare med bred öppning

Märke: SOLH by Richge Technology

Produktöversikt

     SOLH HFR-serien är pivålänksdriven 180° vidöppnande 2-käfts pneumatisk gripare. Kärnstyrkor: full 180° käftöppning för maximalt spelrum, utmärkt mekanisk undvikande förmåga, tre universella monteringsytor, integrerad dammtät struktur och förinstallerad permanentmagnet. Det är det vanliga ställdonsvalet för stationer med lätt belastning som kräver stort svängavstånd för att eliminera interferens från plocka-och-placering och gripande av ett brett spektrum av arbetsstycket.

Kärnstruktur och arbetsfunktioner

     -- Funktionsprincip: Kolven trycker på svänglänksenheten för att driva två käftar för roterande rörelse. Enkla käfts svängvinkel når 90°, käftar bildar en rak linje när de är helt öppna för att maximera undvikandet av utrymme.

     -- Åtgärdskarakteristik: Dubbelverkande som standard; lufttillförsel för fastspänning, omvänd luft för öppning. Max öppningsvinkel 180°±2°, överstängningsvinkel -2°~-5° för stabil positionering.

     -- Damm- och slitageskydd: Optimerad dammtät struktur vid käftsektionen för dammiga miljöer. Metallseparatorplattor isolerar friktionsytor för att minska nötning och förlänga livslängden.

     -- Flexibel montering: Tre monteringsytor (sida / botten / bak). Att lokalisera stifthål på bottenbasen förbättrar monteringsnoggrannheten och upprepad positionering.

     -- Sensorkompatibilitet: Permanent magnet utrustad för alla specifikationer. Cirkulära sensorspår på sidoväggar stöder direkt installation av CMSH/DMSH(S) magnetomkopplare utan extra fästen.

Komplett modellkodningsregel

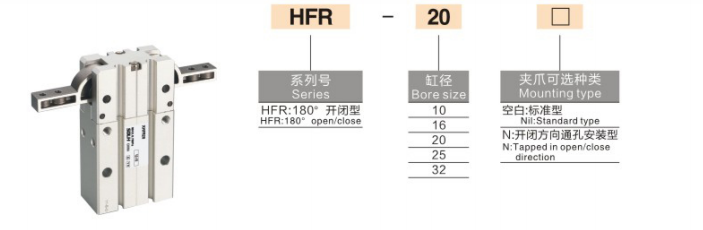

   1. Modellexempel:HFR20N+2CMSH

   2. Standardorderreferensexempel

     -- HFR16: Bore 16, dubbelverkande grundmodell utan magnetomkopplare

     -- HFR25N: Bore 25, version för genomgående montering

     -- HFR32+2CMSH：Borning 32, utrustad med två CMSH-magnetomkopplare

Tekniska specifikationer för universell kärna (dubbelverkande @0,5 MPa)

Grundläggande konkurrensfördelar

   1. 180° ultrabred öppning för fullständig mekanisk undvikande

     -- Käftarna riktas in i en rak linje vid fullt slag, vilket ger maximalt spelrum för att lösa problem med arbetsstyckets interferens, idealiskt för djupa hålrum och komponentplockning med smala öppningar.

   2. Lättviktseffektiv pivålänkkonstruktion

     -- Förenklad länkkonstruktion minskar kroppsvikten med 15 % jämfört med motsvarande parallella gripdon, snabb respons som lämpar sig för högfrekventa lätta belastningscykler.

   3. Dammtät och slitstarkt för tuffa verkstadsförhållanden

     -- Speciell käftförsegling förhindrar att skräp tränger in; antifriktionsmetallseparatorer säkerställer cykellivslängd ≥5 miljoner gånger.

   4. Tresidig montering plus styrstift för enkel idrifttagning

     -- Monteringshål i flera riktningar tillsammans med bottensprintar möjliggör snabb centrering och konsekvent upprepad positionering för komplex verktygslayout.

   5. Inbyggd magnet, redo för sensorinstallation

     -- Standard integrerad permanentmagnet och dedikerade glidspår eliminerar extra monteringsfixturer, vilket sparar komponentkostnader och monteringstid.

Monteringsformer & typiska industriella applikationer

   1. Monteringsalternativ

   -- Sidomontering: Horisontellt öppningsbart grepp för bred överföring av arbetsstycket på löpande band

   -- Bottenmontering: Vertikal lyftning plus undvikande rörelse för djupa hålrum och plockning av behållare

   -- Bakre montering: grepp i sidled för slutna stationer som är utsatta för mekaniska störningar

   2. Typiska tillämpningsscenarier

     -- 3C & Electronics: Gripande mobila mittramar, batterifack och stora plasthöljen

     -- Fordonskomponenter: Överföring av lampskal, inre paneler och stora gummidelar

     -- Packaging & Logistics: Undvik plockning av stora kartonger, pallar och material i säckar

     -- Allmän automation: lastnings-/avlastnings-, vändnings- och monteringsstationer som kräver 180° frigång

Snabbvalsguide i 3 steg

   1. Val av hål baserat på arbetsstyckets massa och gripmoment

     -- 10 ≤0,5kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Reserv ≥30 % säkerhetsmarginal.

   2. Svängslagsbekräftelse

     -- Välj HFR om ett helt 180° spel måste undvikas; välj MHW2 om endast vidvinkelklämning utan allvarliga störningar.

   3. Konfigurationsmatchning

     -- PLC-spärrkontroll: Installera två CMSH-omkopplare för att övervaka statusen för helt öppet och stängt.

     -- Monteringskrav: Standardversion med styrstift för bottenpositionering; välj suffix N för genomgående installation.

Sammanfattning av en mening

     SOLH HFR pivot-typ 180° bred öppning pneumatisk gripare använder länkage swing mekanism med fullt 180° käftavstånd, tresidig montering, dammsäker konstruktion och inbyggd magnet; Föredraget ställdon med lätt last för automatiserad plock-och-placering, växlingsstationer som kräver stort mekaniskt undvikande utrymme i 3C, bil- och förpackningsutrustning.
