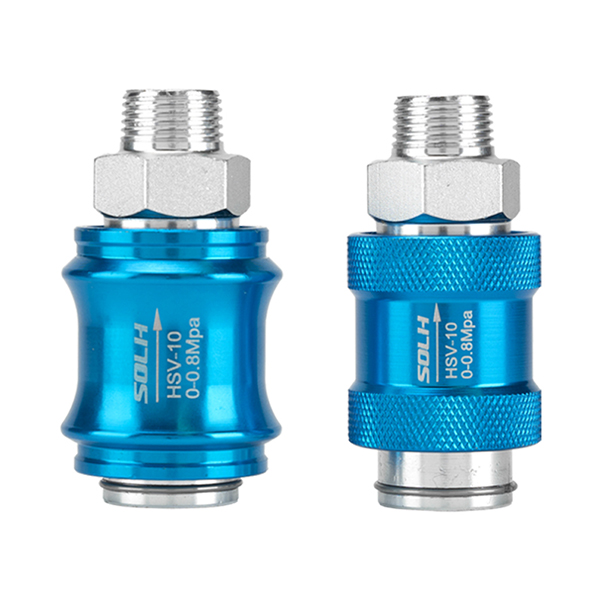

HSV-serien 3/2-vägs handskjutventil | Skjutomkopplare för rak pneumatisk källa

Märke: SOLH by Richge Technology | 3/2-vägs självlåsande handskjutventil för pneumatisk krets manuell på-av och tryckavlastning

1. Produktöversikt

     SOLH HSV-serien är en standard3/2-vägs handskjutbar pneumatisk ventil med rak hylsa push-pull-struktur, helt kompatibel med AirTAC HSV-seriens specifikationer och universellt utbytbar med inhemska likvärdiga modeller. Genom att anta en självlåsande design utan fjäder, inser den lufttillförsel genom att trycka framåt och tryckavlastning genom att dra bakåt. Med inbyggd avgaslogik släpper ventilen omedelbart ut resttrycket från de bakre rörledningarna när den stängs. Den används professionellt som manuell huvudströmbrytare för pneumatiska grenkretsar och luftavstängningssäkerhetsventil för utrustningsunderhåll, med stabil självlåsning och säker tryckavlastningsprestanda.

  1.1 Kärnluftportlogik och driftsprincip

     • Air Port Definition: P (luftintag), A (arbetsuttag), R (inbyggd avgasport)

     • Normalt stängt tillstånd: P-A-krets frånkopplad, A-R-krets öppen för kontinuerligt avlopp

     • Working Push State: P-A-krets ansluten för lufttillförsel, A-R-krets sluten för tryckhållning

     • Driftsfunktion: Axial hylsa push-pull-drift med mekanisk självlåsande struktur, ingen positionsavvikelse efter att ha släppt händerna

2. Modellkodningsregler & trådspecifikationer

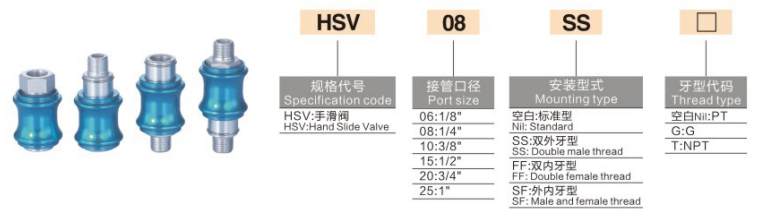

  Kodningslogik: HSV [Portstorlek] - [Trådstrukturkod] + [Trådtypskod]

 2.1 Portstorleksspecifikation

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Suffixkod för trådstruktur

     • SF: Standardstruktur, utvändig gänga i ena änden + invändig gänga i ena änden (vanligaste modellen)

     • SS: Dubbel utvändig gänga i båda ändar

     • FF: Dubbel invändig gänga i båda ändar

  2.3 Trådtypskod

     • Standard: PT konisk gänga

     • G: Brittisk standard parallellgänga

     • T: NPT amerikansk standard konisk gänga

  Modellexempel: HSV08-SF | G1/4-port, standard en-extern-en-invändig gänga handglidventil, den mest använda specifikationen på marknaden

 2.4 Hela seriens mainstream-specifikationsparametrar

3. Tekniska kärnparametrar

4. Strukturella kärnfördelar

     • Inline rak installation: Designad för seriekoppling i pneumatiska grenrör, ingen bas krävs, kan gängas direkt och installeras i mitten av luftrör för enkel och platsbesparande layout.

     • Säker 3/2-vägs tryckavlastningslogik: Dra för att stänga av luftintaget och släpp allt kvarvarande tryck från bakre cylindrar och rörledningar; tryck för att återställa lufttillförseln och tryckhållningen. Eliminerar effektivt risker för kvarvarande tryck under utrustningsunderhåll.

     • Pålitlig självlåsande prestanda: Mekanisk positionerande självlåsande struktur, ingen fjäderåterställning, stabil positionering efter drift, ingen oavsiktlig förskjutning eller luftläckage.

     • Diversifierad trådmatchning: Flera gängstrukturer och typer tillval, perfekt kompatibla med snabbkopplingar, invändiga gängförband och KQ2 luftrör för flexibel montering på plats.

     • Hållbar anti-korrosionsstruktur: Hårdanodiserad aluminiumkropp och rostfri stålspole uppnår slitstyrka, oxidationsbeständighet och långtidsstabil drift i komplexa miljöer.

5. Urvalsskillnad: HSV Hand Slide Valve vs 4HV Hand Rotary Valve

6. Typiska tillämpningsscenarier

     • Encylindrig grenkontroll: Installerad mellan luftkällan och magnetventilen för att realisera manuell luftavstängning och resttrycksavlastning för utrustningsavstängning och underhåll.

     • Utrustning Huvudluftavstängning: Monterad på huvudluftintagsrörledningen för verktygsutrustning för övergripande snabb tryckavlastning och säker avstängning.

     • Vakuumkretsbyte: Tillämpas på vakuumpumpens grenkretsar för manuell start-stopp-kontroll; dra i ventilen för att snabbt släppa ut vakuumtrycket och säkerställa säker drift.

Sammanfattning av en mening

     SOLH HSV-serien är en 3/2-vägs självlåsande rak-genom handskjutventil med inbyggd tryckavlastningsfunktion. Med smörjfri drift, diversifierade gängalternativ och säker resttrycksutblåsningslogik, är det den manuella omkopplingsventilen för luftkällan som standard för pneumatisk kretsunderhåll och förgrening till/från-kontroll.
