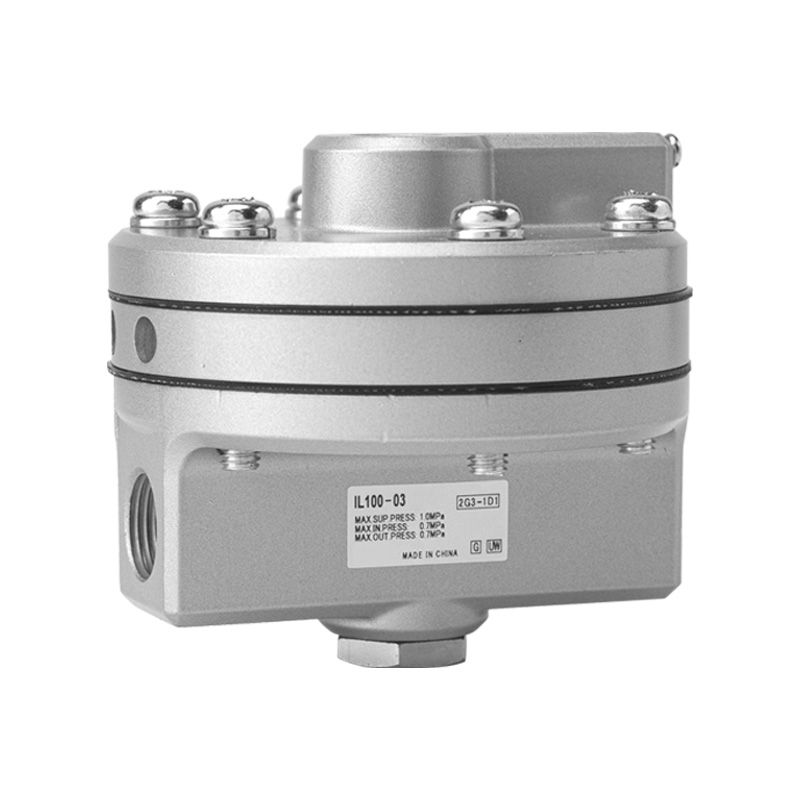

IL100 Series 1:1 Precision Booster Relay (pneumatisk förstärkare)

Märke: SOLH by Richge Technology

Produktpositionering

     IL100-serien är ett 1:1 precisionsboosterrelä som är fullt utbytbart med SMC originalmodeller, även känd som pneumatisk signalförstärkare eller volymförstärkare. Dess kärnfunktion är att omvandla styrsignaler för lågt flöde till högtrycksluft med samma tryck. Den löser effektivt problem med långsam respons orsakad av långa rördragningar och pneumatiska ställdon med stora volymer, med enastående precision, ultra-stor flödeskapacitet och ultrasnabb reaktionshastighet.

 Kärnfunktion och arbetsprincip

  1. Grundläggande definition

       Pneumatisk signal- och volymförstärkare med exakt 1:1 tryckspårning (utgångstrycket är strikt lika med ingångssignalens tryck).

  2. Operationslogik

     --SIG (Signal Port): Tar emot lågflödeskontrolltryckutmatning från lägesställare eller tryckregulatorer

     --SUP (försörjningsport): Anslut till huvudförsörjningen av tryckluft, max matningstryck 1,0 MPa

     --OUT (utgångsport): Levererar högflödesluft vid identiskt tryck för att driva stora ställdon

     --EXH (Exhaust Port): Avluftar snabbt kvarvarande luft när styrsignaltrycket sjunker

 3. Kärnvärde

     Bibehåll exakt signaltryck samtidigt som utflödet förstärks, vilket drastiskt påskyndar ställdonets rörelse.

Kärnfunktioner

   1. Ultrahögt flöde och omedelbar respons

     -- Max flödeskapacitet: 6 000 L/min (ANR) under 0,7 MPa matningstryck

     -- Flödeskoefficient Cv = 1,1

     --Perfekt för långdistansrör, stora cylindrar och stora membranställdon

   2. Högprecision 1:1 tryckspårning

     --Linjäritetsfel inom ±1 % full skala

     --Hysteres ≤ 1 % full skala

     --Precis tryckreplikering med noll tryckfall och ingen långvarig drift

   3. Trådalternativ för flera portar

     --Portstorlekar: 02 (Rc1/4), 03 (Rc3/8)

     --Standardgänga: Rc; valfri NPT (suffix N), G parallellgänga (suffix F)

     --Fyra dedikerade portar: SIG-signal, SUP-matning, OUT-utgång, EXH-avgas

   4. Bred temperatur & specialanpassade versioner

     --Standardmodell: -5 ~ +60 ℃

     --Lågtemp L version: -30 ~ +60 ℃

     --Högtemp T-version: -5 ~ +100 ℃

     -- Kopparfri S-version: Kompatibel med halvledartillverkning och inert gas med hög renhet

   5. Hållbar kompakt struktur

     --Huvudkropp: Aluminiumlegering med silverbeläggning mot korrosion

     --Nettovikt: 0,56 kg

     --Två monteringsmetoder: Direkt gängad installation; valfritt metallmonteringsfäste (suffix B)

Fullständig tabell med tekniska specifikationer

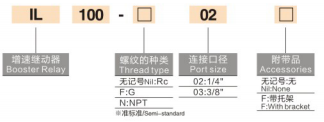

Modellkodsförklaring (IL100-□-□-□-□)

   Exempel: IL100-02-N-L-B

     --IL100: Basseriekod

     --02 / 03: Portstorlek (1/4" / 3/8")

     --Trådsuffix: N=NPT tråd; inget suffix=Rc; F=G tråd

     --Specialversionssuffix: L=låg temp; T=hög temp; S=kopparfri

     --B: Utrustad med monteringsfäste (inget suffix = utan fäste)

   Vanliga standardmodeller

     --IL100-02: Rc1/4-port, standardtemperatur, utan fäste

     --IL100-03-B: Rc3/8-port, standardtemperatur, med monteringsfäste

     --IL100-N03-L: NPT 3/8 gänga, lågtemperaturbeständig variant

Typiska tillämpningsscenarier

     --Processkontrollventiler: Pneumatiska reglerventiler och membranställdon, parade med lägesställare för att öka aktiveringshastigheten

     --Långdistansinstrumentluftledningar: Eliminera långsam respons orsakad av långa slangar mellan sändare och ställdon

     --Pneumatiska cylindrar med stor volym: Kraftiga lyft-, fastspännings- och mekaniska ställdon med stor slaglängd

     --Högprecisionspositioneringsslingor: Pneumatiska system som kräver noggrann tryckuppföljning och snabb respons

     --Halvledare & högren gasutrustning: Kopparfri S-variant för rena processmiljöer

Sammanfattning av en mening

     SOLH IL100 utbytbart boosterrelä levererar 1:1 exakt tryckspårning, maximalt 6000 L/min högt flöde och ±1 % hög linjäritet med ultrasnabb respons, speciellt designad för att eliminera långsam aktiveringsfördröjning i långa rörledningar och pneumatiska system med stora volymer.
