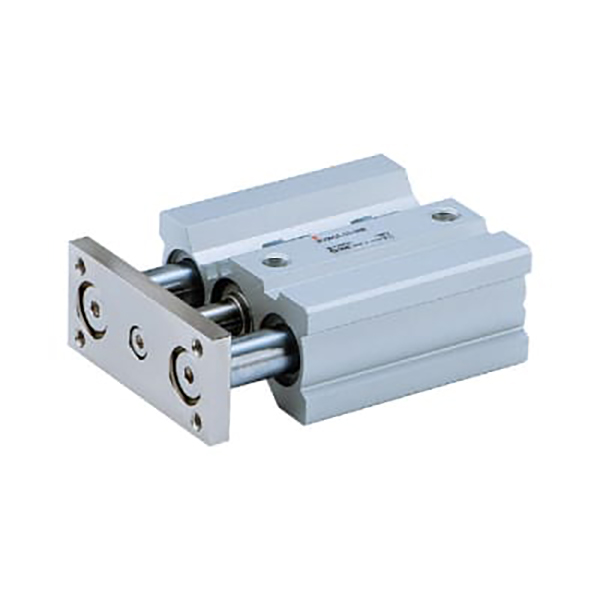

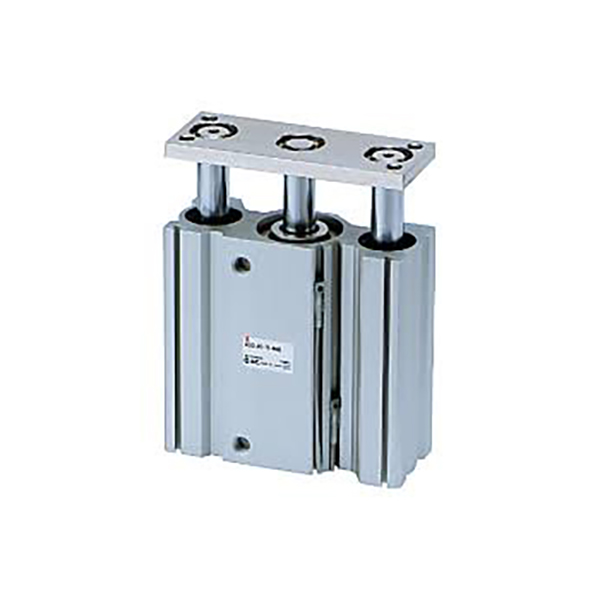

MGQ Series Compact Guide Rod Cylinder

MGQ Series Tunn Kompakt Styrstav Cylinder | Högstyv anti-rotationspneumatisk cylinder

Märke: SOLH by Richge Technology

Produktöversikt & kärnstrukturella funktioner

     SOLH MGQ-serien är en tunn integrerad styrstångscylinder designad för automationsstationer med begränsad utrymme. Med en ultratunn integrerad styrstångsstruktur ger den enastående lateral belastningsmotstånd och högprecisions antirotationsprestanda. Serien täcker ett helt intervall från φ12 mm till φ100 mm och erbjuder två kärnlagerkonfigurationer: MGQM glidlager och MGQL kullager. Den används i stor utsträckning för exakta scenarier för att trycka, lyfta, stoppa arbetsstycket och positionera som kräver kompakt installation, styv styrning och nollböjning.

Viktiga strukturella fördelar

• Ultratunn integrerad kropp: Styrstängerna och cylinderkroppen är integrerade gjutna, vilket skär den totala tjockleken med 50 % jämfört med traditionella styrstångscylindrar. Det är det optimala valet för mycket kompakt utrustningsdesign och utrymmesbegränsade installationslayouter.

• Dual-Guide struktur med hög styvhet: Symmetriskt stöd för dubbla styrstång förbättrar kraftigt motståndskraften mot sidobelastning, med sidolastkapacitet mer än dubbelt så stor som vanliga stoppcylindrar. Den motstår effektivt böjning och vridning och anpassar sig till excentrisk belastning och arbetsförhållanden.

• Klassledande antirotationsnoggrannhet: Kullagertyp MGQL uppnår ultrahög rotationsnoggrannhet på ±0,04°~±0,08° (högre precision med större hål); MGQM glidlager ger en stabil positioneringsnoggrannhet på ±0,05°~±0,10°, vilket uppfyller olika krav på precisionspositionering.

• Dubbla lagerkonfiguration för fullständiga scenarier: Glidlager (MGQM) för tunga, dammiga och tuffa miljöer till låg kostnad; kullager (MGQL) för ultrasmidig lågfriktionsrörelse och högfrekvent exakt cykling.

• Standard Premium-konfiguration: Inbyggd magnetring för kompatibilitet med magnetomkopplare, gummibuffertar med dubbla ändar för stabil drift och oljefri underhållsfri design, lämplig för rena industriella miljöer.

• Fullständiga standardspecifikationer: Kompletta hålstorlekar från φ12 mm till φ100 mm, med standardslag från 25 mm till 250 mm, som täcker de flesta automatiseringsscenarier för medelstor och stor last.

Kompletta modellnamnsregler

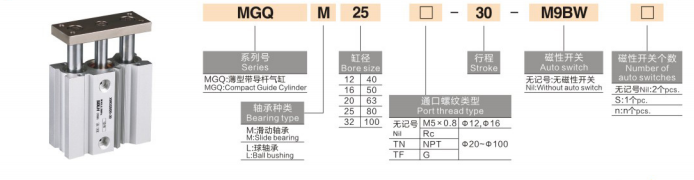

Modellexempel: MGQM32-50-M9BW-XB6

Standardbeställningsreferensexempel

• MGQM25-30: 25 mm hål, 30 mm slaglängd, glidlager standardtyp

• MGQL40-75-2M9B: 40 mm hål, 75 mm slaglängd, kullagertyp med dubbla magnetiska brytare

• MGQM50-100-XB6: 50 mm hål, 100 mm slaglängd, högtemperaturbeständig glidlagermodell

Standard tekniska parametrar

(Standardtestförhållanden: 20 ℃ normal temperatur, 0,5 MPa märktryck)

1. Allmänna prestandaparametrar

• Arbetstrycksområde: 0,12~1,0 MPa (φ12/16); 0,1~1,0 MPa (φ20~100)

• Omgivningstemperatur: -10℃~60℃ (isfri konventionell miljö); -10℃~150℃ (XB6 högtemperaturversion)

• Kolvens arbetshastighet: 50~500 mm/s (φ12~63); 50~400 mm/s (φ80/100 stort hål)

• Buffertläge: Standard gummibuffert med dubbla ändar; valfri luftkuddebuffert för högpåverkande arbetsförhållanden

• Smörjläge: Oljefri underhållsfri drift, lämplig för rena verkstäder

2. Teoretiska dragkraftsdata (@0,5 MPa, enhet: N)

3. Produktviktsdata (50 mm slaglängd, enhet: kg)

Jämförelse av MGQM vs MGQL Core Selection

Monteringsmetoder och typiska tillämpningsscenarier

1. Flexibel multimonteringsdesign

• Direkt kroppsmontering: Reserverade skruvhål på ovan-, under- och sidoytor för direkt fixering; modeller över φ32mm har 4-sidiga brytarspår för rundstrålande magnetisk brytarinstallation, vilket möjliggör snabb montering och underhåll.

• Extra montering som tillval: Tillbehör till fläns (F) och fotfäste (L) finns tillgängliga, som stöder horisontell och vertikal flervinklar layout för att anpassas till olika utrustningskonstruktioner.

2. Industriella kärntillämpningar

• Automatisering av transportband: Stoppa arbetsstycket, pallplacering och materiallyft; stark slaghållfasthet förhindrar förskjutning av arbetsstycket under höghastighetstransport och begränsning.

• 3C elektronisk precisionsbearbetning: PCB-stiftutkastning, terminalpressningspositionering och lätt förflyttning av arbetsstycket; hög antirotationsnoggrannhet säkerställer nollavböjningsprecisionsmontering.

• Förpackningsmaskiner: Material baffeldrivning, silo-grindbyte och korta materialtryckning; ultratunn kropp anpassar sig perfekt till kompakt förpackningsutrustningslayout.

• Allmän industriell automation: Jigglyftning, delutkastning och excentrisk lastkörning; ersätter traditionella kombinationer av separat cylinder + styrstav för att förenkla utrustningens struktur och minska kostnaderna.

MGQ vs MGP vs MGG Series Omfattande jämförelse

Snabbvalsguide i tre steg

1. Val av hålstorlek: Beräkna erforderlig dragkraft baserat på faktisk belastning; välj hålstorlek med teoretisk dragkraft ≥ faktisk belastning × 1,5, reservera 50 % säkerhetsmarginal för att undvika överbelastning.

2. Val av lagertyp: Välj MGQM glidlager för tunga, dammiga och excentriska arbetsförhållanden; välj MGQL kullager för högprecisionspositionering och högfrekvent cyklisk rörelse.

3. Val av funktionell konfiguration

￮ Positionsdetekteringskrav: Utrusta magnetiska brytare M9B/M9BW (4-sidig installation tillgänglig för borrning ≥32 mm)

￮ Högtemperaturmiljö: Välj -XB6 högtemperaturbeständigt alternativ (max 150 ℃)

￮ Effektiv drift: Uppgradera till valfri luftkuddebuffert (standard med gummibuffert)

Sammanfattning av en mening

     SOLH MGQ-seriens ultratunn styrstångscylinder med hög styvhet integrerar utrymmesbesparande design, stark anti-lateral lastkapacitet och ultrahög antirotationsnoggrannhet, vilket ger kostnadseffektiva och högstabila linjära körlösningar för kompakta, exakta och tunga automationsstopp-, lyft- och tryckstationer.
