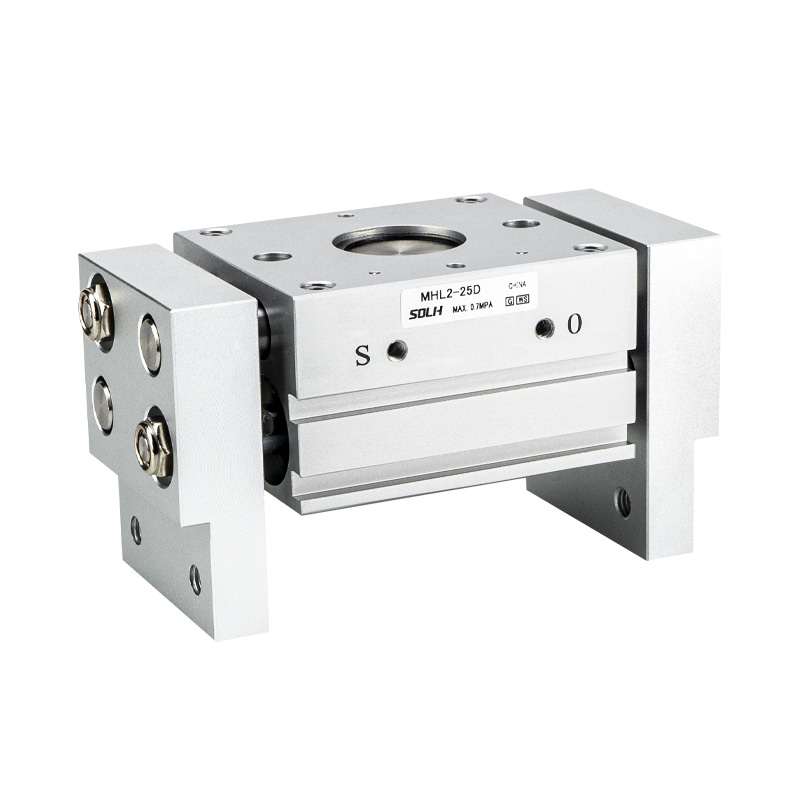

MHL2-serien med bred öppning parallell pneumatisk gripare

Märke: SOLH by Richge Technology

Produktöversikt

      SOLH MHL2-serien är en synkron parallellgripare med bred slag och kuggstång. Kärnfördelar: kraftfull spännkraft, ultrabred öppningsrörelse, hög strukturell styvhet och mångsidiga monteringsalternativ. Lämplig för transport av tunga och stora arbetsstycken, gripande av delar i bred storlek och parallellspänning med hög belastning. Allmänt antagen inom automatiserad lastning/lossning, verktygsmaskiner och förpackningsmaskiner.

Kärnstruktur och arbetsprincip

     -- Transmission: Kuggstångsmekanism säkerställer synkron käftrörelse utan förskjutning; dubbla kolvlayouter ger stark klämkraft inom kompakta konturer.

     -- Konstruktion: kropp av aluminiumlegering, käftar i rostfritt stål, inbyggd magnetring. Alla roterande axlar använder oljeimpregnerade hartslager plus integrerade dammtorkartätningar, bra dammbeständighet och förlängd livslängd.

     -- Driftläge: endast dubbelverkande (D), ingen enkelverkande variant. Inbyggt justerbart gasreglage för smidig hastighetskontroll. Fyra magnetiska brytare monteringshål för flexibel positionsdetektering.

     -- Slagval: 3 standardslag per hål: D(Kort) / D1(Medium) / D2(Lång), kompatibel med ytterdiameterklämning och innerdiametergrepp för olika arbetsstyckesbredder.

     -- Positionsnoggrannhet: Upprepad positioneringsnoggrannhet ±0,1 mm, stabil spännprestanda under tunga belastningsförhållanden.

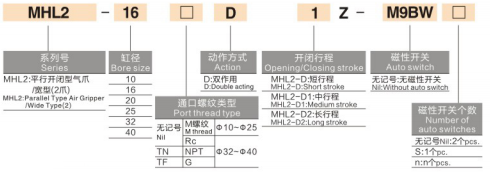

Komplett modellkodningsregel

  1. Modellexempel: MHL2-32D2-TF-M9BW

  2. Standardorderreferens

  MHL2-40D2-TF-M9BL Borrning 40, långslag D2, G gängport, inbyggd magnet, M9B switch med 3m kabel.

Universal Core tekniska specifikationer

Referenstabell för slag och klämkraft (0,5 MPa, standard klämpunkt)

⚠️ Notera: Referensklämmans avstånd: 40 mm för ø10~25; 80mm för ø32~40. Den effektiva klämkraften minskar när käftförlängningen ökar. Säkerhetsfaktor ≥1,5 måste reserveras vid lastverifiering.

Föredragna applikationsscenarier för MHL2

     -- Tunga / överdimensionerade arbetsstycken som kräver stark klämkraft och brett öppningsslag, såsom tunga rör, plattor och materialbrickor

     -- Tillämpningar som kräver synkron parallell rörelse utan avböjning, med flexibel montering i flera riktningar

     -- Dammbenägna svåra arbetsförhållanden (lastning av verktygsmaskiner, hantering av gjutdelar), som kräver pålitlig dammbeständighet och lång livslängd

     -- System som kräver både yttre diameter fastspänning och innerdiameter gripande, kompatibla med flera delstorlekar via 3-taktsalternativ

Nyckelval och tillämpningsriktlinjer

     -- Bestäm lasten först innan borrval: Beräkna erforderlig spännkraft baserat på arbetsstyckets vikt, käftförlängningslängd och säkerhetsfaktor ≥1,5, matcha sedan motsvarande borrningsstorlek.

     -- Välj slaglängd efter arbetsstyckets bredd: Prioritetssekvens D(kort) → D1(medel) → D2(lång), undvik överflödig överdriven slaglängd.

     -- Positionsdetektering: Utrusta med magnetiska strömbrytare i D-M9□-serien (NPN/PNP/beröringsfri) för återkoppling med öppen/stängd käft; fyra monteringsöppningar möjliggör flexibelt arrangemang.

     -- Montering & portkonfiguration: ø10~25 använd M5×0.8; ø32~40 välj Rc1/8 med TN/TF/NPT-gänga. Välj gängad / genomgående / sidomonterad bas enligt installationsytan.

     -- Dammskydd och underhåll: Standard integrerad dammskrapa. Lägg till -X85/-X86 dammbeständig anpassad version för tunga dammmiljöer; rengör regelbundet lager och tätningsringar.

Sammanfattning av en mening

     SOLH MHL2 kuggstång och kugghjul bredslags parallell pneumatisk gripare levererar kraftig klämkraft med treslagsalternativ, inbyggd dammsäker struktur och montering i flera riktningar, kompatibel med ytter- och inre diametergrepp, idealisk kraftig gripare för lastning av verktygsmaskiner, plåt- och brickhantering och förpackningsautomationsutrustning.
