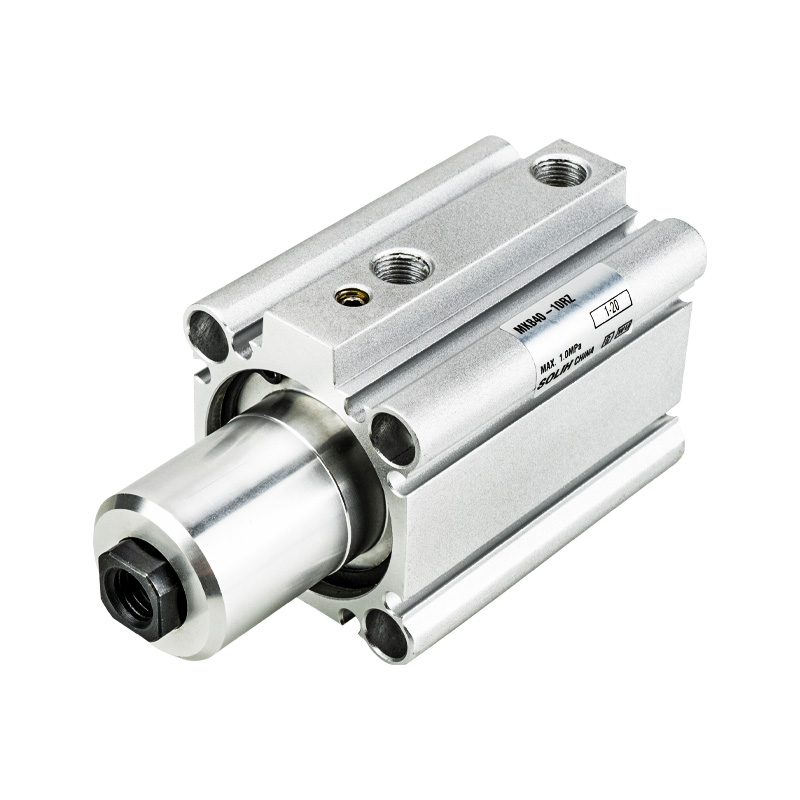

MK Series Rotary Clamp Cylinder | 90° rotation & linjär klämma 2-i-1 pneumatisk cylinder

Märke: SOLH by Richge Technology

Produktöversikt & kärnstrukturella funktioner

     SOLH MK-serien är en standard 2-i-1 roterande klämcylinder som integrerar 90° rotation och linjär klämrörelse. Den täcker hålstorlekar från φ12 mm till φ63 mm med standardspännslag från 5 mm till 50 mm. Med ultrakompakt installation, 3 gånger uppgraderat tillåtet tröghetsmoment, 4-sidig magnetisk brytarmontering och valfri vänster/höger rotation, är denna cylinder idealisk för utrymmesbegränsade automatiserade stationer för arbetsstyckespositionering, fastspänning och fixering, och fungerar som en pneumatisk kärnkomponent för standardautomatiska fixtursystem.

1. Sammansatt rotation & klämrörelse

• Arbetssekvens: Dra in → 90° vridning åt vänster/höger → förläng för fastspänning; Omvänd sekvens: Dra in för att frigöra klämman → backa 90° rotation → förläng för återställning.

• Högprecisionspositionering: Fast 90° rotationsvinkel med ±5° tolerans, ger utmärkt antirotationsprestanda och pålitlig repetitiv positioneringsnoggrannhet.

2. Uppgraderad hög belastningskapacitet

• 3X högre tröghetsmoment: Den nya uppgraderade MK-serien tredubblar det tillåtna tröghetsmomentet, vilket matchar den tunga belastningsprestandan hos traditionella MK2-serier, perfekt anpassad till höghastighetsdrift och scenarier för fastspänning av arbetsstycket med stor tröghet.

• Kraftfull spännkraft: Modellen med maximal φ63-hål ger en stark klämkraft upp till 12,4 kN vid 0,5 MPa, vilket säkerställer stabil och stadig klämning för tunga applikationer.

3. Kompakt kropp och flexibel flervägsinstallation

• Smal & förkortad struktur: Ultratunn kroppsdesign med total längd 3~10 mm kortare än konventionella MK2-cylindrar, vilket avsevärt förbättrar utrymmesutnyttjandet för smala och kompakta utrustningslayouter.

• Montering av flersidig brytare: Stöder 4-sidig magnetisk omkopplarinstallation (φ20/φ25 endast för 2-sidig). Inbäddad switchdesign undviker extern exponering och störningar, vilket möjliggör flexibel och snygg kretslayout.

• Universell monteringsmetod: Utrustad med genomgående hål och dubbeländade gängade hål, kompatibel med direkt fast montering och flänsmontering för att möta olika monteringskrav.

4. Pålitlig och hållbar prestanda

• Stabil buffring: Dubbelverkande struktur med bilaterala gummibuffertar reducerar effektivt driftspåverkan, vibrationer och löpljud för långsiktig stabil cyklisk drift.

• Oljefri drift: Antar professionell oljefri smörjdesign, lämplig för dammfria och rena arbetsmiljöer.

• Standard magnetisk konfiguration: Inbyggd magnetring med reserverade monteringsspår för magnetomkopplare, bekvämt för slagpositionsdetektering.

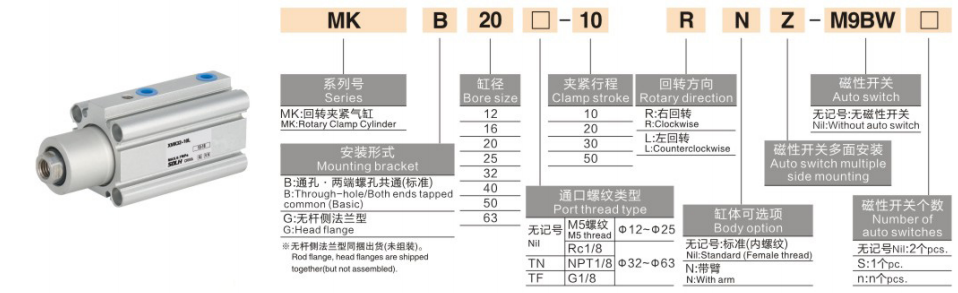

Kompletta modellnamnsregler och beställningsexempel

1. Typiska modellexempel: MKB20-10RZ, MKB40-20LZ-M9BW

2. Exempel på standardordning

• Standard högerrotation: MKB25-15RZ (φ25 hål, 15 mm slaglängd, medurs rotation, ingen omkopplare)

• Vänsterrotation med dubbla omkopplare: MKB32-20LZ-2S (φ32 hål, 20 mm slaglängd, moturs rotation, dubbla lägesomkopplare)

• Large Bore Heavy-Duty Typ: MKB63-50RZ (φ63 hål, 50 mm maximal slaglängd, högerrotation för fastspänning med tung last)

Allmänna tekniska parametrar (20 ℃, 0,5 MPa standardtillstånd)

1. Grundläggande specifikationer

• Driftläge: Dubbelverkande sammansatt rörelse (90° rotation + linjär fastspänning)

• Arbetstrycksområde: 0,1~1,0 MPa; Bevistryck: 1,5 MPa

• Omgivningstemperatur: -10℃~70℃ (ej frysning); -10℃~60℃ med magnetiska strömbrytare installerade

• Kolvens arbetshastighet: 50~200 mm/s

• Buffertläge: Bilateral gummibuffert

• Smörjläge: Oljefri drift (ingen smörjning krävs)

2. Data för klämkraft (Enhet: kN @0,5 MPa)

3. Tillåtet tröghetsmoment (Enhet: kg·m²)

4. Produktvikt (Enhet: kg @20 mm slaglängd)

Typiska tillämpningsscenarier

• Arbetsstyckets positionering & fastspänning: Används i stor utsträckning för verktygsmaskiner, svetspositionering, stämplingsfixering och monteringsstations fastspänning. Den integrerade 2-i-1 rotations- och klämkonstruktionen förenklar den mekaniska strukturen och sparar installationsutrymme.

• Elektronisk och precisionskomponentfixering: Oljefria och dammfria egenskaper passar perfekt fastspänning av halvledarbrickor, telefonskalspositionering och mikroprecisionsmontering, vilket uppfyller kraven på hög renhet och hög precision.

• Automatisk överföringsbegränsning: Idealisk för roterande bordsbegränsning, positionering av vippmekanism och kortslags roterande klämstationer, som ger stabil och repeterbar sammansatt rörelseprestanda.

• Heavy-Duty fixeringsstationer: Utrustad med hög spännkraft och utmärkt anti-avböjningskapacitet, är den användbar för tunga arbetsstycken fastspänning, formfixering och stor belastning precisionspositioneringsscenarier.

3-stegs snabbvalsguide

1. Val av hålstorlek: Välj hålstorlek efter faktisk spännbelastning. Se till att den teoretiska klämkraften ≥ faktisk last × 1,5 säkerhetsfaktor; prioritera φ40 eller större hål för tunga arbetsförhållanden.

2. Slagval: Standard klämslag varierar från 5 mm till 50 mm. Välj slaglängd baserat på verklig arbetsstyckeshöjd och reservera 3~5 mm marginal för att undvika mekanisk störning.

3. Val av konfiguration

￮ Rotationsriktning: Välj RZ (vänsterrotation medsols) eller LZ (vänsterrotation moturs) för att matcha stationslayouten på plats.

￮ Positionsavkänning: Välj 2S-konfiguration med dubbla omkopplare för att få dubbla positionssignaler för kläm- och frigöringsstatus.

Sammanfattning av en mening

     SOLH MK-seriens standard roterande klämcylinder integrerar 90° rotation och linjära klämfunktioner, med 3 gånger uppgraderat tröghetsmoment, ultrakompakt kropp, montering i flera riktningar och stark klämförmåga för tung last, vilket fungerar som en optimal platsbesparande och högstabil pneumatisk fixturstationslösning och automatisk klämstationslösning.
