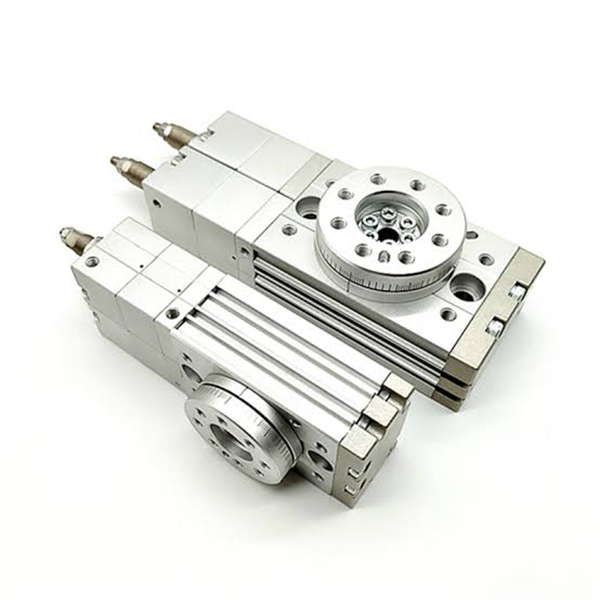

MSZ Series Rotary Cylinder med tre lägen | Pneumatiskt ställdon med kuggstång

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnpositionering

  SOLH MSZ-serien är en professionell kuggstångscylinder med roterande bordscylinder speciellt designad förpositionering i tre lägen. Den har en unik vänster/mellan/höger (0°/Mellanstopp/180°) trippelstoppsfunktion, vilket löser positioneringssmärtan att vanliga tvåpositionsroterande cylindrar inte kan uppnå mellanslagsstopp. Styrd av en enda 5/3-vägs mellantrycksmagnetventil utan dubbelventilkretskonfiguration förenklar den avsevärt det pneumatiska systemets layout. Mellanpositionen stöder ±10° finjustering, medan båda ändar realiserar 0~95° vinkeljustering, vilket gör det till den optimala pneumatiska lösningen för omledning av arbetsstycket, sortering, multistationsindexering och scenarier som kräver obligatorisk mellanpositionering.

  1.1 Series Quick Selection Core

Kärnproduktpositionering: Realiserar exakt trestegsrotation på 0° (vänster) → mitten (mitten) → 180° (höger) med justerbart mellanläge för att möta kraven på flexibel positionering i flera vinklar.

2. Tekniska kärnparametrar (SOLH-standard)

  2.1 Grundläggande specifikationer

     • Borrstorlek: 10 / 20 / 30 / 50

     • Driftläge: Dubbelverkande, dubbla kuggstång, treläges mittstopp

     • Arbetstryck: 0,2~1,0 MPa (typ gummibuffert); 0,2~0,6MPa (hydraulisk bufferttyp)

     • Bevistryck: 1,05 MPa

     • Arbetstemperatur: 0℃~60℃ (Ingen frysmiljö)

     • Svängvinkel: 0~95° för enkel ände, total justerbar vinkel 0~190°

     • Mid-stop justering: ±10° finjustering baserat på den centrala positionen

     • Positioneringsnoggrannhet: ±0,02 mm (MSZA högprecisionstyp); ±0,05 mm (MSZB Basic-typ)

     • Smörjläge: Oljefri självsmörjande drift

     • Port tråd: M5 x 0,8 (10/20 hål); M8×1,25 (30/50 hål)

  2.2 Utgående vridmoment och tillåten belastning (0,5 MPa)

  2.3 Buffertenergiabsorptionskapacitet

3. Strukturella egenskaper & arbetsprincip i tre positioner

  3.1 Kärnstrukturella fördelar

     • Dual-Rack & Dual-Piston Mid-stop struktur: Använder dubbel kuggstång och oberoende kolvdesign i mitten, eliminerar glapp och ger ett stabilt och konsekvent vridmoment under trelägesväxling.

     • Integrerad roterande bordsdesign: Utrustad med positioneringsstifthål för direkt montering av arbetsstycket, med hög styvhet och enkel och snabb installation utan extra fixturer.

     • Centralt ihåligt genomgående hål: Inbyggt centralt genomgående hål (Ø6~Ø12), så att luftrör och elektriska ledningar kan passera genom prydligt, vilket skapar integrerade ledningar och rördragningar.

     • Oberoende vinkeljustering: Utrustad med professionella justeringsbultar, som stödjer oberoende finjustering av vänster/höger gränsvinklar och mittstoppläge, vilket möjliggör flexibel vinkelkalibrering.

     • Standarduttag för magnetomkopplare: Standard reserverade spår på båda sidor, kompatibla med D-M9B och D-A93 magnetomkopplare, realtidsdetektering av vänster/mitt/höger tre lägen för automatisk signallänkning.

  3.2 Trepositionskontrollprincip (kärnfördel)

   MSZ-serien kräver endasten 5/3-vägs mellantrycksmagnetventil för att realisera omkoppling i tre lägen krävs ingen dubbelventil eller komplex luftkretskoppling, vilket förenklar systemstrukturen och minskar den totala utrustningskostnaden.

     1. Vänster position (0°): Magnetventil vänster stations luftintag, lufttillförsel på en sida och utblås på omvänd sida, som driver det roterande bordet att exakt låsa vid 0° vänster gränsläge.

     2. Höger position (180°): Magnetventil höger stations luftintag, omvänd luftkretsverkan, driver det roterande bordet att rotera och låsa vid 180° höger gränsläge.

     3. Mellanstoppläge (M): Magnetventil mittstation, båda sidorna av cylindern trycksätts samtidigt. Den roterande kolven upprätthåller kraftbalansen, och den oberoende mellanstoppkolven trycker och låser bordet i det förinställda mittläget, vilket ger en stabil mellanposition.

4. Komplettera modellnamnsreglerna

  Typisk modellkod: MSZB20-R-M9BL

5. Urvalsregler och typiska tillämpningar

  5.1 Regler för urvalsprioritet

     1. Placera efterfrågan först: Välj MSZ-serien för arbetsförhållanden som kräver treläges (vänster/mitt/höger) stopp; MSQ/HRQ tvåläges roterande cylindrar är inte tillämpliga.

     2. Precisionsmatchning: Välj MSZA högprecisionstyp för positioneringsscenarier med hög upprepning; välj kostnadseffektiv MSZB bastyp för allmänna universella scenarier.

     3. Hastighet och belastningsmatchning: Adopt -R hydraulisk bufferttyp för drift med hög hastighet, tung last och hög slagkraft; standard gummibuffert är tillräcklig för låghastighetsdrift med lätt last.

     4. Ladda Verifiering: Se strikt till att den faktiska radiella belastningen, axiell belastning och böjmoment är lägre än de tillåtna värdena för att undvika stopp och positioneringsavvikelser.

  5.2 Typiska tillämpningsscenarier

     • Avledning och sortering av arbetsstycke: Förverkliga mittpositionering och vänster/höger materialfördelning med 0°/90°/180° flervinkelomkoppling.

     • Indexering av flera stationer: Trelägesomkopplare för automatisk montering, detektering och processöverföringsstationer.

     • Flip & Styrning av arbetsstycke: Kompletta stabila vipp- och styrfunktioner genom 0° → mitten → 180° progressiv rotation.

     • Elektronisk och förpackningsautomation: Appliceras på åtdragning av flasklock, spånpositionering, flervinklar produktdetektering och precisionsförpackningsutrustning.

6. Jämförelse av MSZ vs MSQ kärnskillnad

Sammanfattning av en mening

     SOLH MSZ-seriens treläges kuggstångscylinder uppnår exklusiv vänster/mitt/höger trippelstopppositionering med enkelventilskontroll, justerbar mittvinkel och hög repeteringsnoggrannhet, vilket är den professionella skräddarsydda lösningen för automatiserad sortering, indexering och flervinklar positioneringsutrustning.
