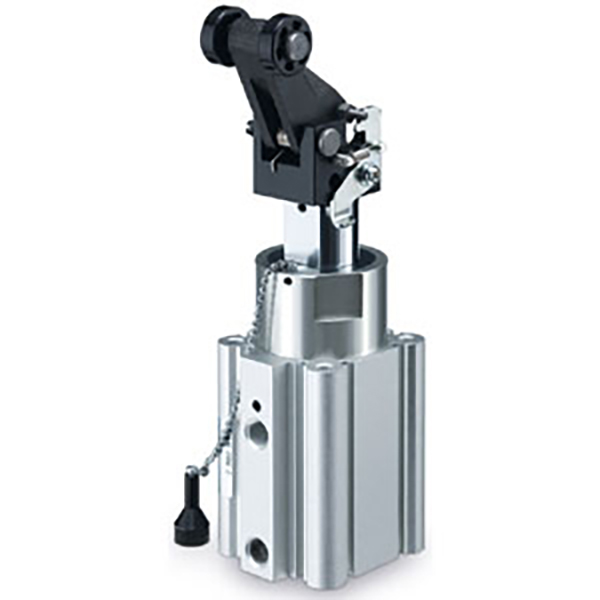

RSQ-seriens stoppcylinder | Pneumatisk stoppcylinder med fast monteringshöjd

Märke: SOLH by Richge Technology

1. Produktöversikt & kärnstrukturella funktioner

     SOLH RSQ-serien är en stoppcylinder med fast monteringshöjd utformad för automatisk positionering av transportband och arbetsstyckesbegränsning. Den täcker hålstorlekar från φ12 mm till φ50 mm med standardslag från 10 mm till 30 mm. Med styv struktur med fast höjd, inbyggd buffert, 10 valfria stångändtyper och 4-sidig magnetisk brytarmontering, levererar RSQ-cylindern billiga och tillförlitliga stopplösningar för transportörstationsblockering, pallpositionering och arbetsstyckesbegränsning, och fungerar som en standardkärnkomponent för automatiserade transportsystem.

  1.1 Fast höjd stel struktur

     Till skillnad från den höjdjusterbara RSG-serien, antar RSQ-serien en icke-justerbar design med fast monteringshöjd. Den har en enklare struktur, högre total styvhet och snabbare installation på plats, perfekt matchande stationslayouter med fast höjd och eliminerar höjdkalibreringsprocedurer.

  1.2 Mångsidig Multi-Rod-End-anpassning

     Utrustad med 10 typer av stångändalternativ, inklusive rundstång, avfasad skärning, rull- och spakstrukturer, helt täckande lätta, medelstora och tunga laststoppsscenarier. Spaktyper (L/B/C/D/E) har en inbyggd hydraulisk buffertdesign med utmärkt energiabsorption och stark slagtålighet för högfrekventa och kraftiga arbetsförhållanden.

  1.3 Flexibel installation & switchlayout

     Cylinderkroppen stöder 4-sidig magnetisk omkopplarinstallation (kompatibel med D-A9□/M9□/P3DWA strömbrytare) utan extra monteringstillbehör. Två standardmonteringsmetoder finns tillgängliga: B-typ genomgående hålmontering (standard) och A-typ dubbelände gängad hålmontering, anpassning till olika utrustningsramar och installationsutrymmen.

  1.4 Oljefri & design med lång livslängd

     Valfria dubbelverkande, fjäderåtergående dubbelverkande och enkelverkande (fjäderförlängning) lägen uppfyller olika handlingskrav. Standard gummibuffert säkerställer stabil drift. Kolvstången antar hårdförkromningsbehandling, och cylinderkroppen genomgår hård anodiseringsprocess, vilket uppnår enastående slitstyrka och slaghållfasthet. Den oljefria driftdesignen anpassar sig till rena och dammfria arbetsmiljöer med låga underhållskostnader.

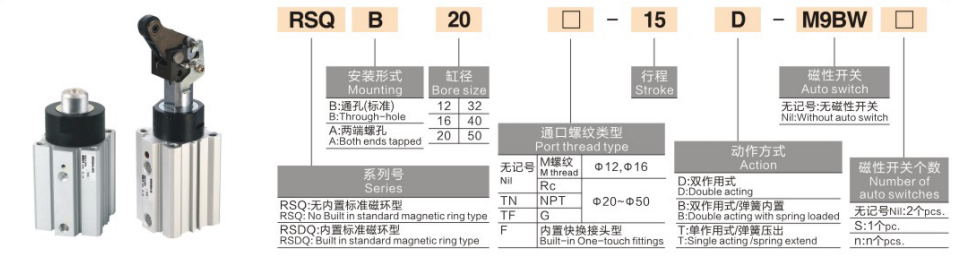

2. Komplettera modellnamnsregler och beställningsexempel

  1. Typiska modellexempel: RSQB20-15, RSDQL32-20

  2. Exempel på standardbeställning

     • Icke-magnetisk ring standardmodell: RSQB20-15 (Ingen magnetring, montering genom hål, φ20 hål, 15 mm slaglängd, standard rund stångsände)

     • Magnetisk ring Hydraulisk buffertmodell: RSDQL32-20 (Inbyggd magnetring, montering genom hål, φ32 hål, 20 mm slaglängd, stoppände av spaktyp)

3. Allmänna tekniska parametrar (20 ℃, 0,5 MPa standardtillstånd)

  3.1 Grundläggande specifikationer

     • Driftläge: Dubbelverkande, fjäderretur dubbelverkande, enkelverkande (fjäderförlängning)

     • Arbetstrycksområde: 0,05~1,0 MPa; Bevistryck: 1,5 MPa

     • Omgivningstemperatur: -10℃~70℃ (utan omkopplare); -10℃~60℃ (med strömbrytare)

     • Kolvens arbetshastighet: 50~500 mm/s

     • Buffertläge: Standard gummibuffert; Spaktyper utrustade med inbyggd hydraulisk buffert

     • Smörjläge: Oljefri drift

  3.2 Kombination av standardborrning och slag

3.3 Teoretisk stoppkraft (Enhet: N @0,5 MPa, dubbelverkande)

3.4 Produktvikt (Enhet: kg @20 mm slaglängd, RSQ-serien)

4. Stångändstyper och tillämpliga scenarier

5. Typiska tillämpningsscenarier

     • Monteringslinje stopp: Appliceras på pallstopp, stationspositionering och antiväxling för elektroniska och hushållsmaskiners monteringslinjer. Designen med fast höjd matchar perfekt standardlayouter för transportband.

     • Begränsning av transportband: Lämplig för arbetsstyckestopp på band och rullbanor, överföringsstationspositionering och divergerande/sammanfogande linjeblockering. Flera stångändalternativ anpassar sig till olika belastningsgrader.

     • Automatiserade bearbetningsstationer: Idealisk för begränsning av lastning/avlastning av verktygsmaskiner, förpackning av maskinpositionering och stopp av inspektionsstation, vilket ger stabil och anti-störningscyklisk drift.

     • Heavy-Duty stoppscenarier: Används för stopp av tunga pallar och verktygsbrädor, svetsstationspositionering. Den hydrauliska buffertspaken motstår effektivt kraftiga stötar och högfrekventa vibrationer.

6. 3-stegs snabbvalsguide

  1. Val av hålstorlek: Välj hål efter faktisk stopplast. Följ regeln: teoretisk stoppkraft ≥ faktisk last × 2 säkerhetsfaktor. φ16~φ20 för lätt belastning, φ32 för medelbelastning, φ40~φ50 för tung belastning.

  2. Slagval: Standardslag varierar från 10 mm till 30 mm. Reservera 5~10 mm extra slagmarginal baserat på arbetsstyckets höjd för att undvika mekanisk störning.

  3. Val av spöände

￮ Lätt belastning & låg hastighet: Välj rundstång eller fasad typ

￮ Hög hastighet & lätt belastning: Välj valstyp

￮ Tung belastning och högfrekvent påverkan: Välj typ av hydraulisk buffertspak (B/C/D/E)

Sammanfattning av en mening

     SOLH RSQ-seriens stoppcylindrar med fast höjd har en styv fast monteringsstruktur, olika stångändalternativ, 4-sidig brytarinstallation och oljefri prestanda med lång livslängd, vilket ger kostnadseffektiva, stabila och slagtåliga standardstopplösningar för olika automatiserade transportörer och bearbetningsstationer.
