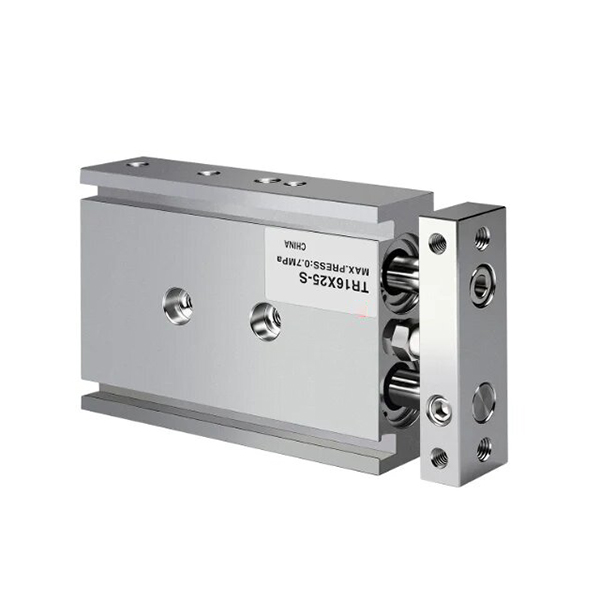

TR-serien dubbelaxelcylinder | JIS Standard högstyv dubbelstångscylinder

Märke: SOLH by Richge Technology

Produktöversikt & kärnstruktur

     SOLH TR-serien är en JIS standard tvåaxelcylinder som använder en enkelkolvs dubbelstång och glidlager styrstruktur (icke-dubbelkolvs dubbelcylinder). Med ultrahög styvhet, utmärkt anti-torsionsprestanda och stark sidobelastningsmotstånd, stöder den 3-sidig flexibel montering och exakt slagjustering. Denna cylinder är konstruerad för högprecisionsstyrningskrav och används i stor utsträckning i automatiserade processer som precisionspositionering, arbetsstyckespressning, materialöverföring och arbetsstyckesblockering, och fungerar som en pålitlig vägledningslösning för tunga laster för standardautomationsstationer.

1. Strukturella fördelar

• Högstyv synkron dubbelstångsstruktur: Utrustad med en enkel kolv och två parallella stela kolvstänger, matchade med förlängda glidlagerbussningar. Den synkrona drivkonstruktionen med dubbla stavar uppnår nollavböjningsdrift med antirotationsnoggrannhet på ±0,1°~±0,2°, vilket effektivt eliminerar stavsvängning och säkerställer stabil linjär rörelse.

• Justerbar buffring och finjustering av slag: Inbyggd främre justerbar anti-kollisionsdyna stöder exakt finjustering av slag och mjuk buffring, samarbetar med bakre fast buffert för att minska driftspåverkan, vibrationer och buller, anpassar sig till frekventa fram- och återgående arbetsförhållanden.

• Flexibel montering och rördesign: Reserverade monteringshål på botten-, topp- och sidoytor möjliggör 3-vägs flexibel installation. Valfri dubbelsidig rörlayout optimerar luftkretsarrangemanget för olika utrustningsstrukturer. Standardspår för sidobrytare tillåter direkt magnetisk brytarinstallation utan extra fästen.

• Standard magnetisk konfiguration: Inbyggd magnetisk ring (S-suffix) är tillgänglig för slagpositionsdetektering; den icke-magnetiska versionen är tillval för speciella störningskänsliga scenarier för att möta olika funktionskrav.

2. Nyckelskillnad vs CXS / CXSJ-serien

• TR-serien: Enkelkolvs dubbelstångsstruktur med standard encylindrig dragkraftseffekt, högre total styvhet och överlägsen antiavböjningsprestanda för tung last, idealisk för styrning med hög styvhet och långa tunga lastscenarier.

• CXS / CXSJ-serien: Dubbelkolvs dubbelstångsstruktur med dubbel dragkraft, med lägre friktion och jämnare höghastighetsdrift, mer lämpad för höghastighets pick-and-place och hög dragkraft korta arbetsförhållanden.

Core Sub-Series Klassificering (stavtyp & monteringsstil)

TR-serien täcker tre kärnundermodeller, som helt täcker standard universella, bilaterala synkrona och ultrakompakta installationsscenarier för att matcha diversifierade krav på automationslayout.

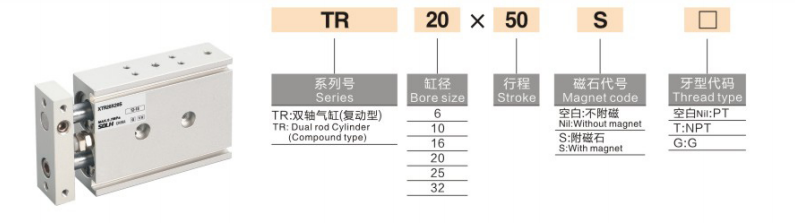

Kompletta modellnamnsregler

Modellexempel: TR20×50S

1. Namnkodsdefinition

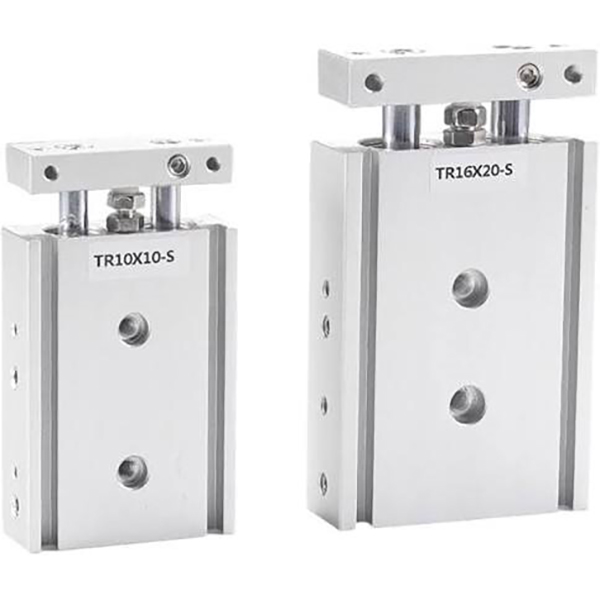

1. Seriekod: TR (standard enkelstav) / TRW (dubbelgenomgående stav) / TRJ (kompakt typ)

2. Borrstorlek: 6 / 10 / 16 / 20 / 25 / 32 mm (full standard JIS-hålområde)

3. Standard Stroke: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (max slaglängd: 200 mm)

4. Magnetisk ringkonfiguration: S = inbyggd magnetisk ring (magnetisk omkopplare kan monteras, standardstandard); Nej S = icke-magnetisk typ (specialanpassad, används sällan)

5. Typ av portgänga: Standard PT (Rc) gänga; valfri G-gänga (suffix G) / NPT-gänga (suffix T)

6. Magnetisk brytare: Tillval D-M9B, D-A93, CS1-J, CS1-G och andra universella modeller, direkt installerade på sidoförsedda spår utan fästen

Allmänna tekniska standardparametrar

(Standard testförhållanden: 20℃ normal temperatur, torr luft)

• Driftläge: Dubbelverkande enkelkolvsdrift

• Arbetstrycksområde: 0,15~1,0 MPa (φ6 hål: 0,2~1,0 MPa)

• Bevistryck: 1,5 MPa

• Omgivningstemperatur: -20℃~70℃ (isfri driftsmiljö)

• Drifthastighet: 30~500 mm/s

• Anti-rotationsnoggrannhet: ±0,1° (hål ≥16 mm, hög precision); ±0,2° (φ6/φ10 små hål)

• Buffertläge: Främre justerbar gummi anti-kollisionsdyna + bakre fast gummibuffert (ingen luftbuffert alternativ)

• Rörportstorlek

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montering & Rörledning: 3-sidig montering (botten / topp / sida), valfri dubbelsidig rörlayout för flexibel layoutanpassning

Teoretiska dragkrafts- och spänningsdata (@0,5 MPa, enhet: N)

Enkolvsstruktur med standard encylindrig dragkraft, stabil och pålitlig för tunga styrscenarier

Snabbvalsguide

1. Krav på dragkraft och styvhet: Välj CXS/CXSJ för dubbel dragkraft och höghastighets pick-and-place-uppgifter; välj TR-serien för styrning med hög styvhet, motstånd mot tung belastning och stabil drift under långa slag.

2. Installation Utrymmesanpassning: Föredrar CXSJ för ultrakompakta trånga utrymmen, CXS för konventionella kompakta utrymmen och TR för standardutrymmen och långslagsscenarier med tung last.

3. Val av spötyp: Använd standard TR-stång med en ände för linjär rörelse i en riktning; välj TRW dubbelgenomgående stång för bilateral montering och dubbelriktad synkron verkan.

4. Positioneringsdetekteringskonfiguration: Välj S-suffix med inbyggd magnetring (TRxx×xxS) om slagpositionsdetektering krävs.

Sammanfattning av en mening

     SOLH TR-serien JIS standard dubbelaxelcylinder levererar hög styvhet, exakt antirotationsprestanda och stark sidobelastningsmotstånd, med olika stavtyper och kompakta versioner tillgängliga, vilket är den föredragna lösningen för högprecisionsstyrning, långa och tunga automatiserade positionerings- och överföringsstationer.
