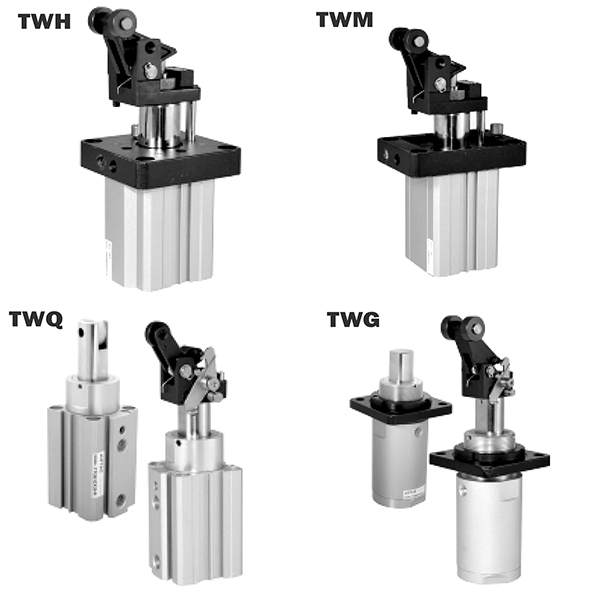

1. Produktöversikt & kärnstrukturella funktioner

     SOLH TWH/TWM-serien är kraftiga stoppcylindrar av rullvalstyp som är designade för automatiserade transportband med medelstora och tunga laster. Serien täcker hålstorlekar från φ20 mm till φ80 mm och har centrala fördelar, inklusive inbyggd självlåsande antirebound-mekanism, standardjusterbar hydraulisk buffert, högstyv spakstruktur och integrerad flänsmontering. Den hanterar stabilt 30–300 kg pallar och verktygsplattor, som ofta används för transportörstopp, överföringspositionering och stationsantiväxling, och fungerar som den vanliga pålitliga propplösningen för automationsscenarier med medelstora och tunga laster.

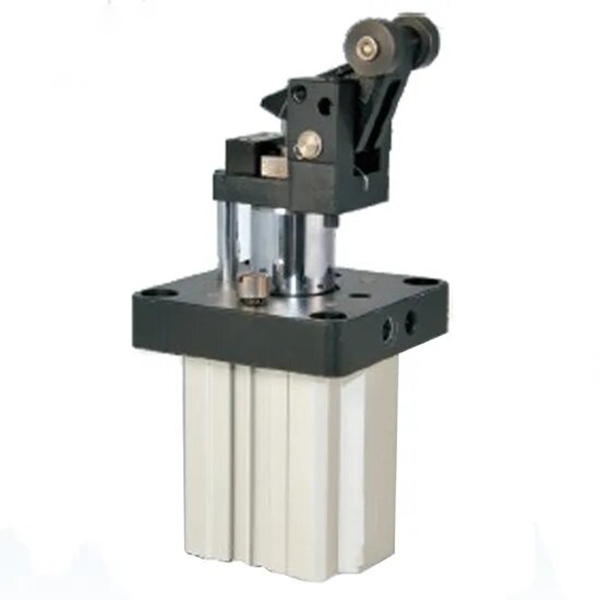

  1.1 Spak Roller Force-förstärkande struktur

     Produkten har en dubbelverkande hävarmsrulldesign och använder hävstångskraftförstärkning och rullande kontaktfunktion. Den levererar stor stoppkraft med låg stöt och jämn rullning, vilket effektivt minskar styv slag vid stopp av arbetsstycket och skyddar både utrustning och arbetsstycken.

  1.2 Självlåsande kärna anti-rebound-funktion

     Utrustad med en integrerad mekanisk självlåsande mekanism som tillvalsuppgradering. Efter att arbetsstycket har stoppats, låser cylindern automatiskt hävarmen för att förhindra att arbetsstyckena stöter tillbaka och bakåt, vilket eliminerar problem med stationsförskjutning och avsevärt förbättrar produktionslinjens totala stabilitet och positioneringsnoggrannhet.

  1.3 Graderat hydrauliskt buffertsystem

     • φ20/φ25 Liten borrning: Matchad med icke-justerbar hydraulisk buffert, perfekt anpassning till lätta och medelstora låghastighetsarbetsförhållanden med kostnadseffektiv stabil buffertprestanda.

     • φ32–φ80 Stor borrning: Utrustad med justerbar hydraulisk buffert. Användare kan fritt rotera justeringsskivan för att ändra dämpningsmotståndet, matcha arbetsstycken med olika vikt och transporthastigheter för att helt absorbera stötenergin och uppnå stopp utan stötar.

  1.4 Design med hög styvhet och lång livslängd

     Använder förtjockad hårdkromad kolvstång och hårdanodiserad cylinderkropp, med utmärkt slitstyrka, tryckmotstånd och slagtålighet. Den oljefria standardkonstruktionen anpassar sig till rena produktionsmiljöer och svetsstänksäkra arbetsförhållanden med lågt underhåll och förlängd livslängd.

  1.5 Flexibel installation & switchlayout

     Standardflänsmontering säkerställer snabb och stabil installation. Cylinderkroppen är förreserverad med sensormonteringsspår, vilket stöder direkt magnetisk omkopplarinstallation utan extra tillbehör. 4-sidig monteringsdesign undviker fixturstörningar på plats med stark layoutanpassning.

  1.6 Modellens funktionsdifferentiering

     • TWH-serien: Standard dubbelverkande struktur med maximal stoppkraft, lämplig för tung belastning och högfrekventa start-stopp-scenarier.

     • TWM-serien: Dubbelverkande med inbyggd fjäderstruktur, realiserar automatisk utlösning efter strömavbrott, prioriterar utrustning och personalsäkerhet för högriskstationer.

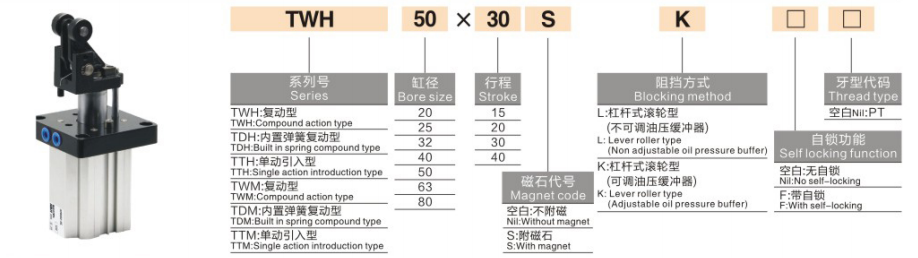

2. Komplettera modellnamnsregler och beställningsexempel

  1. Typiska modellexempel: TWH50-30SK-F, TWM63-30K-F

  2. Exempel på standardbeställning

     • Självlåsande medelstor modell: TWH50-30S-F (φ50 hål, 30 mm slaglängd, icke justerbar hydraulisk buffert, med självlåsande funktion)

     • Säkerhetsavstängningsmodell: TWM63-30K-F (φ63 hål, 30 mm slaglängd, justerbar hydraulisk buffert, inbyggd fjädersäkerhetsstruktur, med självlåsande)

3. Allmänna tekniska parametrar (20 ℃, 0,5 MPa standardtillstånd)

 3.1 Grundläggande specifikationer

     • Driftläge: TWH = Dubbelverkande; TWM = Dubbelverkande med inbyggd fjäder

     • Arbetstrycksområde: 0,05~1,0 MPa; Bevistryck: 1,5 MPa

     • Omgivningstemperatur: -10℃~60℃ (isfri miljö)

     • Buffertkonfiguration: φ20/φ25 = Ej justerbar hydraulisk buffert; φ32~φ80 = Justerbar hydraulisk buffert

     • Smörjläge: Oljefri drift

     • Installationsmetod: Standard flänsmontering

  3.2 Kombination av standardborrning och slag

 3.3 Teoretisk stoppkraft (Enhet: N @0,5 MPa, spakutgång, TWH)

  3.4 Produktvikt (Enhet: kg @ Standard Stroke, TWH)

4. Riktlinjer för kärnkonfiguration och urval

 4.1 Val av bufferttyp

     • S Ej justerbar hydraulisk buffert: Dedikerad för φ20/φ25 små hål. Kostnadseffektiv, lämplig för lätta belastningar (≤50kg) och låghastighetsdrift (≤0,3m/s) med stabil fast buffertprestanda.

     • K Justerbar hydraulisk buffert: Exklusivt för φ32–φ80 stora hål. Stöder fri dämpningsjustering, perfekt matchande medellång och tung last (50–300 kg) och medelhög hastighet (≤0,5 m/s), anpassad till olika arbetsförhållanden.

 4.2 Val av självlåsande funktion

     • F självlåsande typ (rekommenderas): Automatisk låsning efter att arbetsstycket har slagit stopp, vilket effektivt förhindrar arbetsstyckets studs och stationsförskjutning. Idealisk för helautomatiska kontinuerliga transportband, vilket avsevärt förbättrar driftsstabiliteten.

     • Ej låsbar typ: Endast tillämpligt för scenarier med liten omvänd påverkan och manuell återställning. Rekommenderas inte för automatiska produktionslinjer på grund av dålig positioneringsstabilitet.

  4.3 Val av driftläge

     • TWH dubbelverkande: Maximal stoppkraft med dubbelriktad styrbar fastspänning och frigöring. Optimerad för cykling med hög belastning och högfrekvent start-stopp.

     • TWM fjäderbelastad dubbelverkande: Automatisk utlösning vid strömavbrott, vilket säkerställer utrustning och personalsäkerhet. Prioriterad för farliga arbetsstationer och avstängningsskydd.

5. Typiska tillämpningsscenarier

     • Medium & Heavy Duty transportband: Specialiserad för stopp, överföringspositionering och anti-växling av 50–300 kg pallar och verktygsplattor inom elektronik, hushållsmaskiner och logistikindustrier, vilket ger stabila medel-tunga lastbegränsande prestanda.

     • Automatiserade materialhanteringslinjer: Appliceras på medelhög hastighet (≤0,5m/s) arbetsstycke som stannar på rull- och bandtransportörer. Den justerbara hydrauliska bufferten ger en mjuk och stötfri stoppprocess för att skydda arbetsstycken.

     • Verktygsmaskiner och svetsstationer: Lämplig för begränsning av lastning/avlastning av verktygsmaskiner och placering av svetsfixtur. Den har slagtålighet och förhindrar svetsslagg och anpassar sig stabilt till tuffa industriella arbetsförhållanden.

     • AS/RS & AGV dockningssystem: Används för stereoskopisk lagerpallstopp och AGV exakt dockningspositionering. Den självlåsande antirebound-designen säkerställer stabil handling och tillförlitlig signalåterkoppling för intelligenta lagersystem.

6. 3-stegs snabbvalsguide

     1. Val av hålstorlek: Välj hål efter arbetsstyckets vikt och arbetshastighet. Följ säkerhetsstandarden: teoretisk stoppkraft ≥ faktisk belastning × 2. φ25 för belastning under 50 kg; φ32/φ40 för 50–150 kg belastning; φ50/φ63 för 150–300kg belastning.

     2. Val av bufferttyp: Välj S icke-justerbar buffert för φ20/φ25 hål; välj K justerbar buffert för hål över φ32 för att anpassas till variabel hastighet och belastningsförhållanden.

     3. Val av funktionell konfiguration: Välj F självlåsande för alla automatiska produktionslinjer; anta TWH dubbelverkande för scenarier med hög belastning och hög frekvens; välj TWM fjäderbelastad typ för säkerhetsprioriterade och avstängda skyddsstationer.

Sammanfattning av en mening

     SOLH TWH/TWM-seriens medeltunga rullstoppcylindrar med spak integrerar självlåsande anti-rebound-mekanism och graderat hydrauliskt buffertsystem, vilket ger stabila, lågpåverkande och högsäkerhetsprofessionella stopplösningar för 30–300 kg automatiserade transportörer och produktionsstationer.
