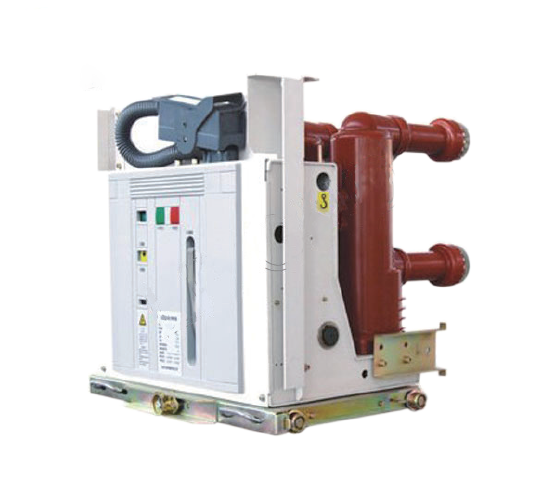

VSG-12 isoleringscylinder uttagbar VCB-brytare

VSG-12 isoleringscylinder uttagbar VCB-brytare

   Vi har en extremt bra status bland våra möjligheter för vår stora högkvalitativa varor, konkurrenskraftiga pris och den perfekta tjänsten för metallhöjda elektriska switchgear, LV-kraftfördelningsskåp, högspänningsmetallupptagen switchgear. Mot framtiden kommer vi att fortsätta att upprätthålla kärnvärdena för integritet, respekt, innovation, passion och professionellt team, alltid följer den kundcentriska strategin och ge tillbaka till globala kunder med högkvalitativa produkter och tjänster. Vi förlitar oss på våra rika mänskliga resurser och utmärkta vetenskapliga forskningsförhållanden för att anpassa sig till den övergripande utvecklingen av marknaden med en innovativ mekanism. Vi förföljer syftet med "kvalitet, rykte och service först" och följer handelsprinciperna om "ekvalitet och ömsesidiga fördelar". Och vi kommer hjärtligt att samarbeta med vänner från olika kretsar både hemma och utomlands med en ny gest.

Inomhus tillbakadragbar vakuumbrytare

  VSG-12 inomhus högspänningsvakuumbrytare (Abbr.: Circuit Breaker) är tre-fras A. C. 50Hz inomhus för distribution av strömförsörjning utrustad med den nominella spänningen 12 kV. Denna produkt är i enlighet med GB1984-2003 (högspänning A.C. Circuit Breaker), JB3855-1996 (3,6-4,5 kV inomhus A.C. Högspänningskrets), DL403-2000 (Teknisk villkor för beställning av 12-40,5kv högspänningsbreakter) brytare). Det kan användas för att skydda och styra utrustning i nätutrustningen och den dynamiska utformningen av industri- och gruvföretag. Det är lämpligt för att byta belastning och ofta drift med olika egendomar och med förmågan att många gånger drift av brytningsström.

De inomhusuttagbara vakuumströmbrytarna är lämpliga för trefas AC-kraftsystem med nominella spänningar upp till 12 ~ 24 kV och frekvens 50/60Hz. De används allmänt i kraftverk, transformatorstationer, petrokemikalier, metallurgi, tillverkning och andra industrier, flygplatser, bostadsområden etc. Kontroll och skydd av elektrisk utrustning, särskilt för tillfällen som måste drivas sällan på nominella aktuella eller flercirkurutströmmar. Det kan installeras i inomhusluftisolerade switchgear såsom Kyn28 eller AMS-typ.

  Kretsbrytaren är tillverkad av mogen APG -teknik. Tillämpningen av VD4 -terminalbuffert säkerställer att inomhusterminalen är mer tillförlitlig i alla driftsmiljöer. VD4 kan uppfylla kraven i GB, DL, IEC, DIN, VDE och standarderna för andra avancerade industriländer.

Vakuumbrytaren består huvudsakligen av tre delar: vakuumbågens släckkammare, driftsmekanism, konsol och andra komponenter.

1. Vakuumbågsläckningskammare

Enligt de olika typerna av switchar finns det keramiska vakuumbågssläckkammare med yttre skärmar, små vakuumbågsläckningskamrar med mellanliggande tätade koppformade längsgående magnetfält och inre förseglade glasbubblesläckningskamrar. Grundstrukturen är som följer:

•  Lufttätt isoleringsskal ： Det lufttäta isoleringssystemet som består av ett keramiskt, glas eller mikrokristallint glas lufttätt isoleringscylinder, ett rörligt slutskydd, ett fast slutskydd och ett rostfritt stål korrugerat rör är en vakuumtätad behållare. För att säkerställa lufttätthet, utöver de strikta driftsförfarandena i tätningstypen, krävs också materialet för att ha liten andningsförmåga och intern gasutsläpp.

• Ledande system ： Det består av en fast ledande stång, en fast bågsyta, en fast kontakt, en rörlig kontakt, en rörlig bågyta och en rörlig ledande stång. Kontaktstrukturen kan grovt delas upp i tre typer: cylindrisk kontakt, tvärgående magnetfältkontakt spår krökt yta med spiralform och longitudinell magnetfältkontakt. För närvarande antar denna typ av bågsläckningskammare longitudinell magnetfältsteknik, som har stark och stabil bågsläckningsförmåga.

• Skärmsystem ： Skyddsskydd är en oundgänglig komponent i vakuumbågens släckkammare, och det finns olika typer av skärmning, såsom huvudskärmskyddet som omger kontaktpunkten, korrugerad rörskyddsskydd och spänningsutjämningsskydd. Funktionen för det huvudsakliga skärmskyddet är som följer: ① För att förhindra att produkter stänker på innerväggen i isoleringsskalet under bågprocessen och därmed minskar skalets isoleringsstyrka. ② Att förbättra enhetligheten i elektrisk fältfördelning i bågens släckkammare är fördelaktigt för att minska den lokala fältstyrkan och främja miniatyriseringen av vakuumbågens släckkammare kondensering av bågprodukter och absorbera viss bågenergi är fördelaktigt för återhämtningen av den dielektriska styrkan hos bågen.

2. Driftsmekanism

Enligt de olika typerna av brytare används olika driftsmekanismer. Vanliga driftsmekanismer inkluderar vårens driftsmekanism (VS1), permanentmagnetens driftsmekanism och kombination av driftsmekanismen (VBD).

Andra delar: chassifordon, isoleringskonsoler, isolatorer etc.

Vilka är egenskaperna hos vakuumbrytare

• Stark brytkapacitet, upp till 50KA; Efter fraktur återhämtar sig mediet mellan sprickorna snabbt och det finns inget behov av att ersätta mediet.
• Kontaktöppningsavståndet är litet. Kontaktbrytningsavståndet för 10kV vakuumbrytare är bara cirka 10 mm. Den nödvändiga driftskraften är liten, åtgärden är snabb, driftsmekanismen kan förenklas och livslängden kan förlängas. I allmänhet krävs inte underhåll i cirka 20 år.
• Kort bågsläckningstid, låg bågspänning, låg bågenergi, låg kontaktförlust och flera avbrott.
• Den mobila guidestången har liten tröghet och är lämplig för ofta drift.
•  När du använder brytaren är åtgärdsbruset lågt, vilket gör det lämpligt för stadsbruk.
• ARC -släckning eller isoleringsmedium använder inte olja, och det finns ingen brand eller explosionsrisk.
• Kontakthuvudet är en helt förseglad struktur, som inte kommer att minska dess prestanda på grund av påverkan av fukt, damm och skadliga gaser. Tillförlitlig drift och stabil på off-prestanda. Som en oberoende komponent är ARC -släckkammaren lätt att installera och felsöka.
• Under livslängden för vakuumbrytaren kräver inte kontaktdelen underhåll och inspektion. Även om underhåll och inspektion genomförs är den tid som krävs mycket kort.
• Bågen släcks i en stängd behållare, och bågen och den heta gasen utsätts inte.
• Utrustad med flera återklättande funktioner, lämpliga för applikationsbehovet i distributionsnätverk

Fördel:

• Enkel struktur
• Anpassa sig till ultralåg motståndsvakuumavbrott
• Anpassningsoptimering och modulär fjäderoperationsmekanism
• Lämplig för ofta operationer
• Gratis underhåll, lång livslängd
• Mycket pålitlig prestanda

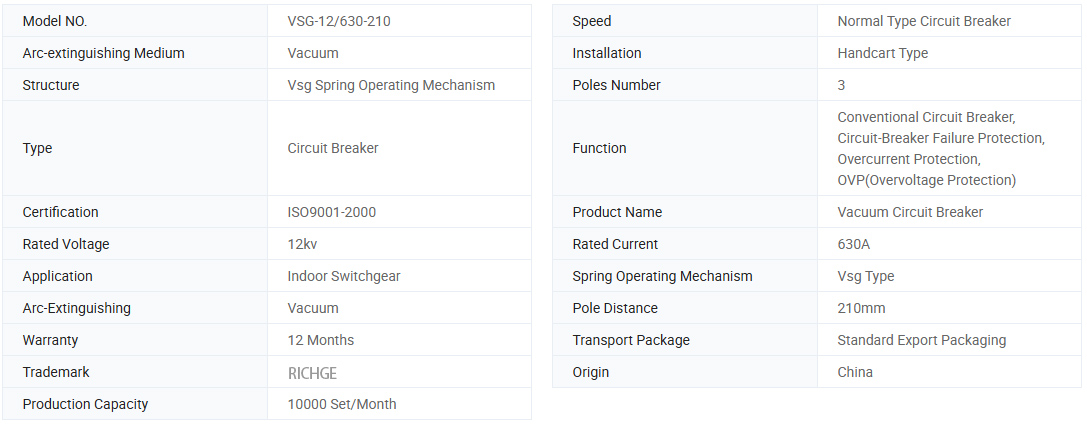

Grundinformation.

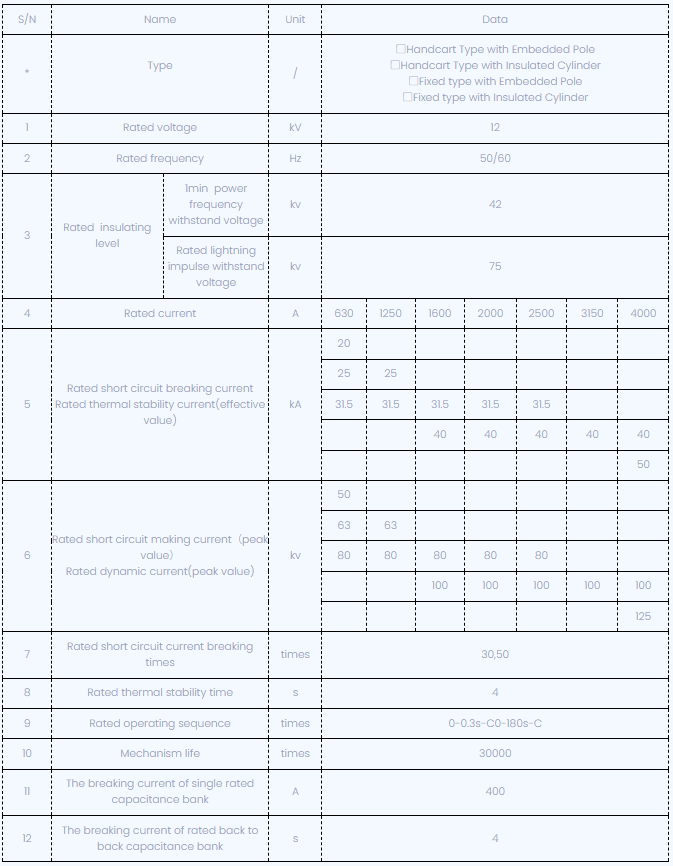

Tekniska parametrar

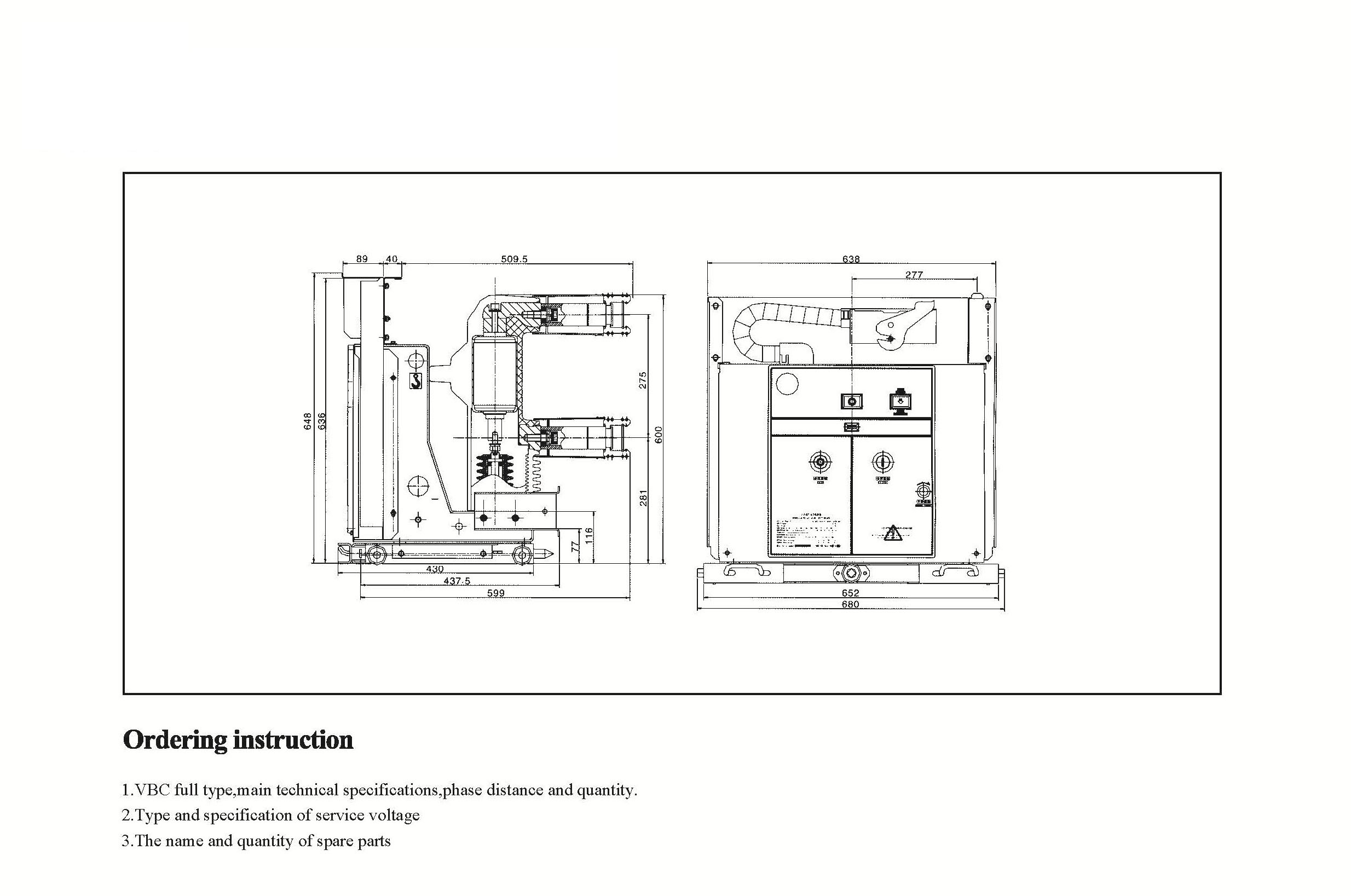

Tekniska ritningar

Servicemiljö för högspänningsvakuumbrytaren (VCB)

a) Lufttemperatur: Högsta temperatur: +40 ° C; Lägsta temperatur: -25 ° C

b) fuktighet: Den månatliga genomsnittliga fuktigheten är 95%; Den dagliga genomsnittliga fuktigheten är 90%.

c) höjd: maximal installationshöjd: 2500m

d) Det finns uppenbarligen ingen omgivande luft förorenad av frätande och brännbara gaser, ånga, etc.

Vanliga frågor

F: Kan jag ha priser på dina produkter?

A: Välkommen. Skicka gärna förfrågan här. Vi kommer att svara dig inom 24 timmar.

F: Kan jag få ett prov före bulkordern?

S: Ja, vi välkomnar provorder för att testa och kontrollera kvalitet. Mixade prover är acceptabla.

F: Kan vi skriva ut vårt logotyp/ företagsnamn på produkter?

S: Ja, naturligtvis accepterar vi OEM och behöver sedan att du ger oss varumärkesbehörighet

F: Accepterar du produktanpassning?

S: Ja, naturligtvis, ge specifika ritningar eller parametrar, vi kommer att citera dig efter utvärderingen

F: Vad är ledtiden?

S: Ledningstiden beror på de beställda kvantiteterna, i allmänhet inom 7-20 dagar efter att ha fått betalningen.

F: Vad är dina handelsvillkor?

S: Vi accepterar EXW, FOB, CIF, FCA, etc.

F: Vad är din betalningsmetod?

S: Vi accepterar T/T, Western Union, PayPal, Irrevocable L/C vid sikte, etc.

F: Kontrollerar du de färdiga produkterna?

S: Ja, varje produktionssteg och färdiga produkter kommer att komma ut inspektion av QC -avdelningen innan frakt. Och vi kommer att tillhandahålla varorinspektionsrapporter för din referens innan leverans

F: Hur löser jag kvalitetsproblemen efter försäljningen?

S: Ta bilder av kvalitetsproblemen och skicka till oss för att kontrollera och bekräfta, vi kommer att göra en nöjd lösning för dig inom tre dagar.
