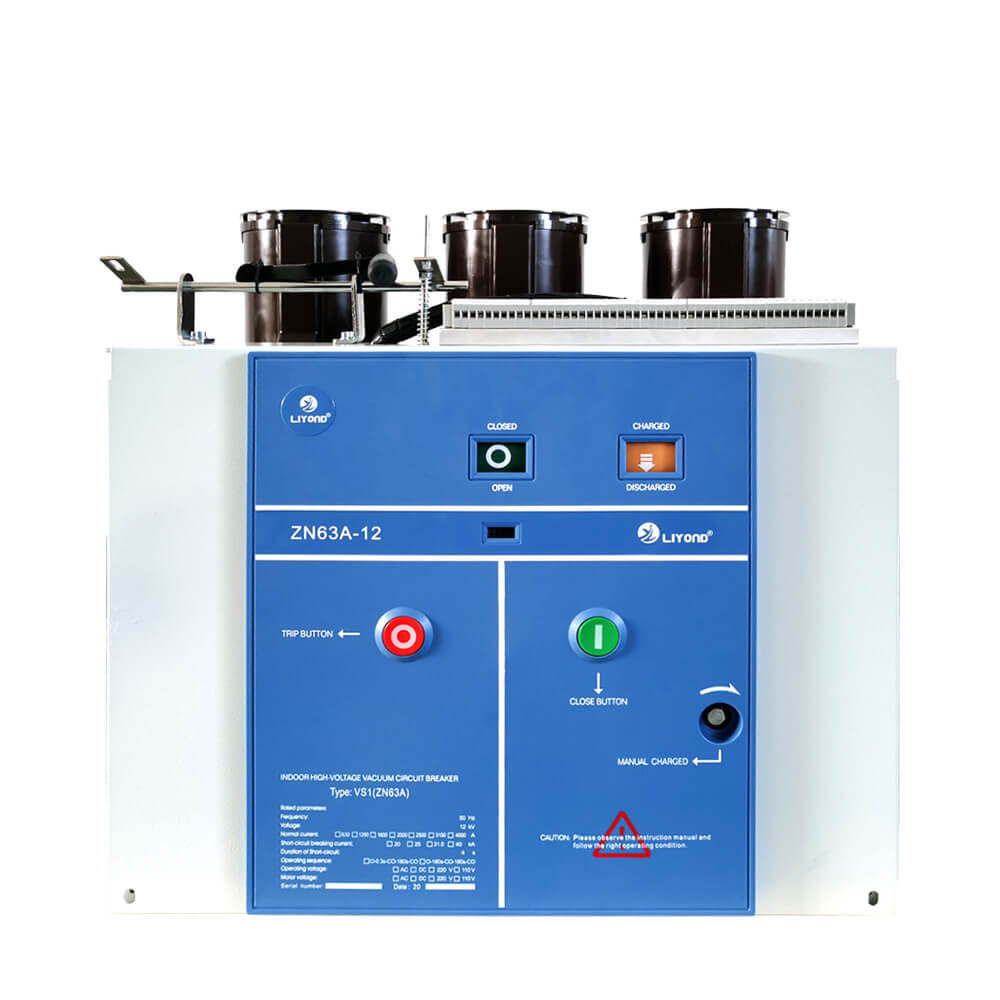

    VS1 (Zn63A) -12 Modell inomhus högspänningsepoxihartsvakuumavbrottspoler gäller för kraftsystem med nominell spänning 12kV som en skydds- och styrenhet för kraftnätutrustning och industriutrustning som den kan utrusta med KYN28 (GZS1), XGN, GG-1A och andra typer av switchar. Relaterade produkter: Isolerad handcart, säkringshandskart och spänningstransformator handcart

    VS1 (Zn63a) -12serier för inomhusvakuumbrytare med vanlig isolerad cylinder är tre-fras A.C. 50 Hz inomhus kraftfördelningsutrustning med den nominella spänningen på 12 kV. Det är som används för att skydda kontrollen av elektrisk utrustning inom områdena industri och gruvföretag, kraftverk och transformatorstation. Denna TYP-vakuumkretsbrytare överensstämmer med nationella standarder och bestämmelsen av IEC-standarden når kapaciteten av M2-E2-C2.

    Produkten antar kompositisoleringssätt, vårladdad drift och stavtryckmekanism, med egenskaperna för liten volym, kompakt design och pålitlig drift. Det kan enkelt matcha med Switchgear och uppfylla kraven "Fem förebyggande".

    Denna typ av vakuumbrytare kan användas för många typer av switchgear som Kyn28 (GZS1). Denna serie produkter inkluderar: VCB -lastbilsbil och säkringsbil, etc.

Strukturella funktioner

1. Denna serie VCB används integrerad design för driftsmekanism och VCB -kropp med rimligt, vackert och kompakt arrangemang.

2.Denna serie VCB -anpassade vertikala isoleringshus mot påverkan på grund av olika väder, kan det effektivt förhindra VIS mot skador av yttre faktorer.

3. De två olika installationsenheten av fast typ och uttagbar typ kan uppfylla de olika kraven för olika switchgear.

4. ARC-släckkammaren och driftsmekanismen för brytaren är ordnade i en fram-till-back-konfiguration och ansluts som helhet genom en transmissionsmekanism.

5. Den isolerande cylindern bildas med användning av APG (automatisk tryckgelation) ny process.

6.Iner kjolar och förstärkande revben läggs till i isoleringscylindern, vilket förbättrar isoleringsnivån och förmågan att motstå dynamiska instabila strömmar.

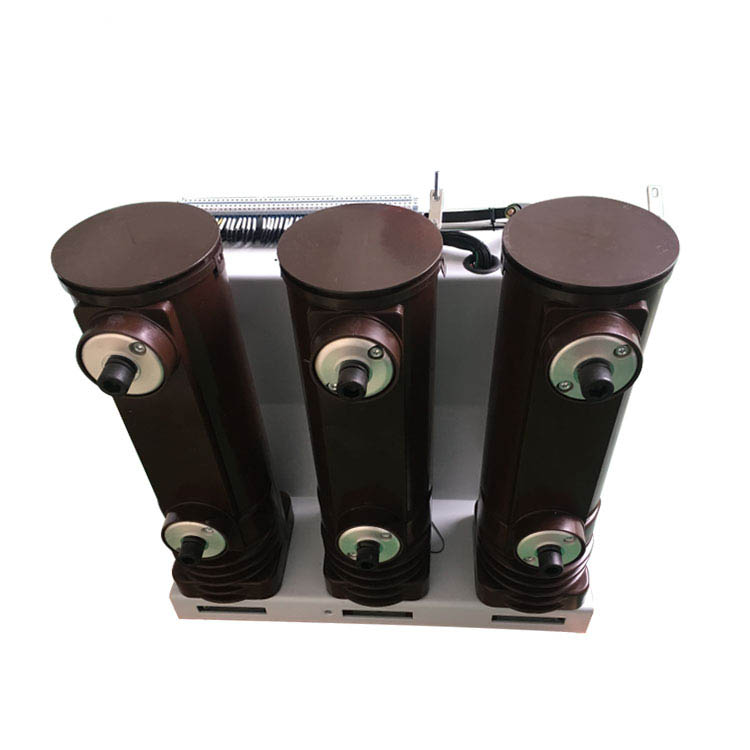

7. Vakuumbågens släckkammare är installerad i den isolerande cylindern, vilket effektivt förhindrar skador och ytföroreningar orsakade av främmande föremål, samtidigt som den totala storleken på brytaren minskar.

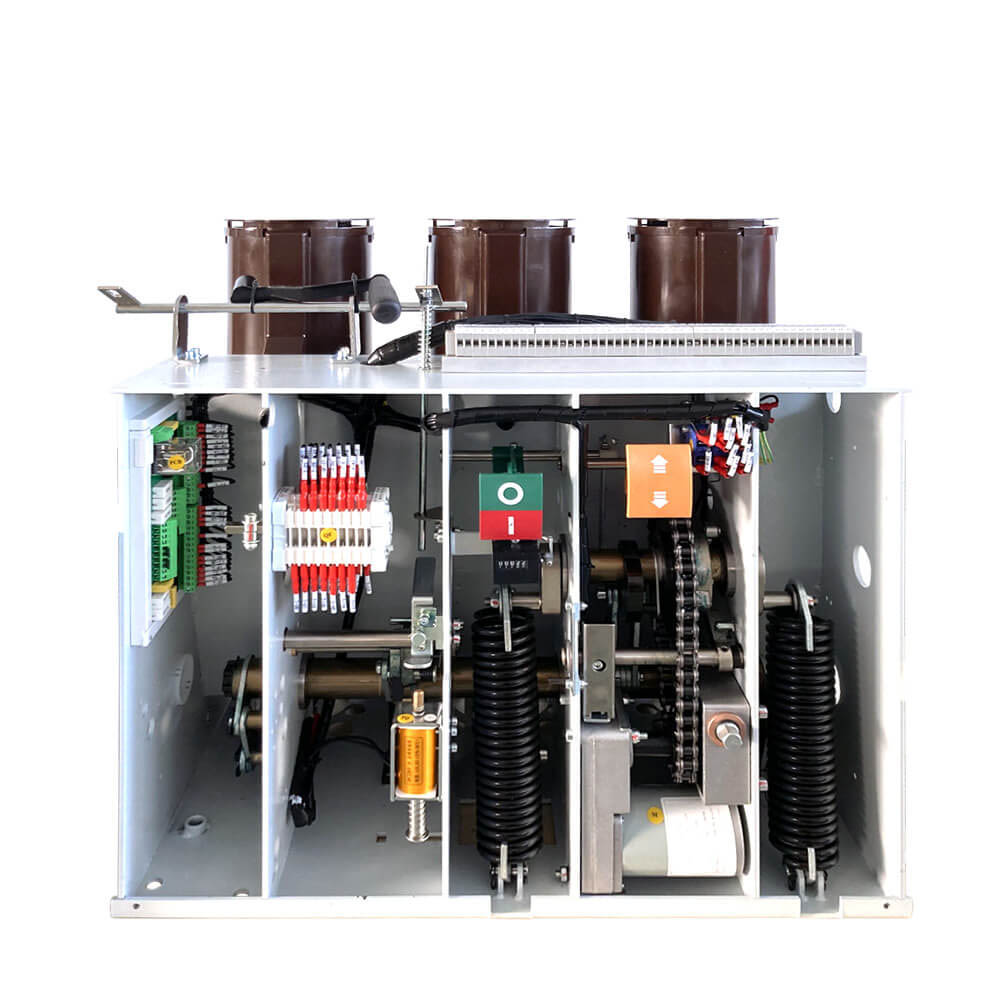

8. Driftsmekanismen antar en fjäderförvarad energikonstruktion som ger både elektriska och manuella energilagringsfunktioner.

9. En avancerad och rationell buffertenhet säkerställer att det inte finns någon återhämtning under frånkoppling, vilket minskar frånkopplingens påverkan och vibrationer.

10 ingen justering behövs och har minimal underhåll eller underhållsfri drift.

11. Den mekaniska livslängden kan nå upp till 20 000 operationer

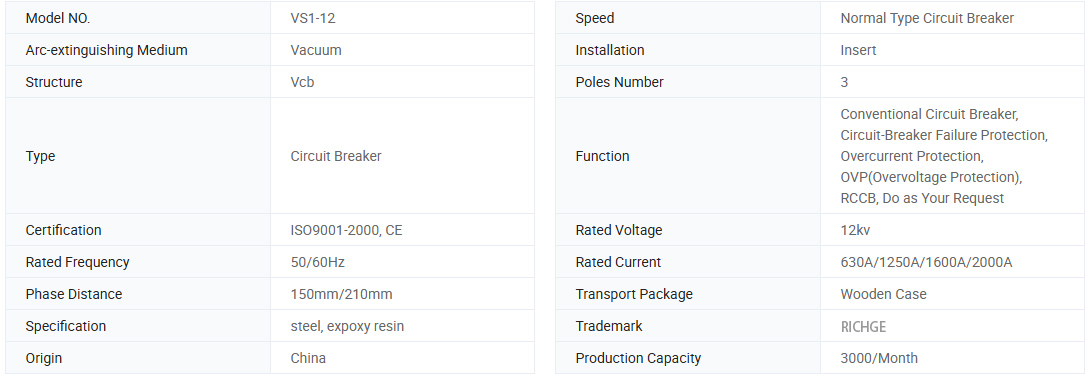

Grundinformation.

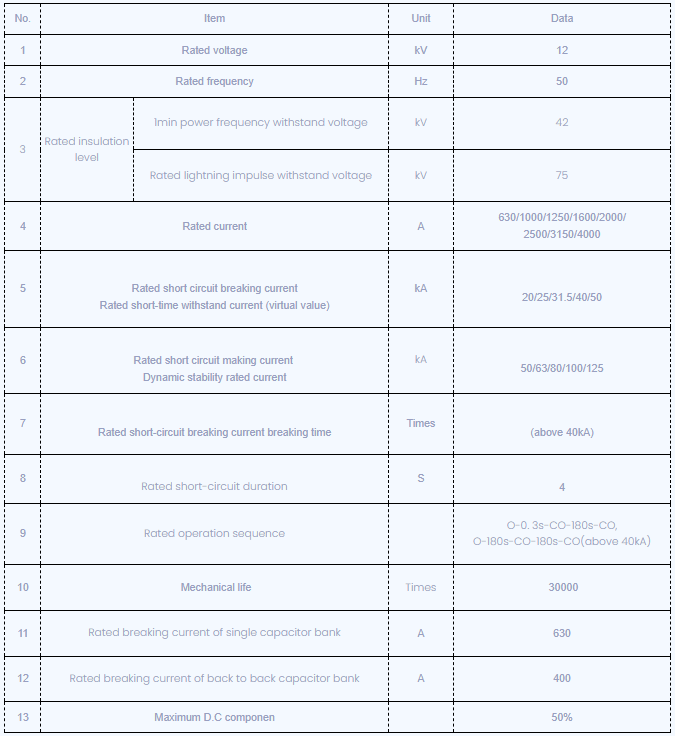

Tekniska parametrar

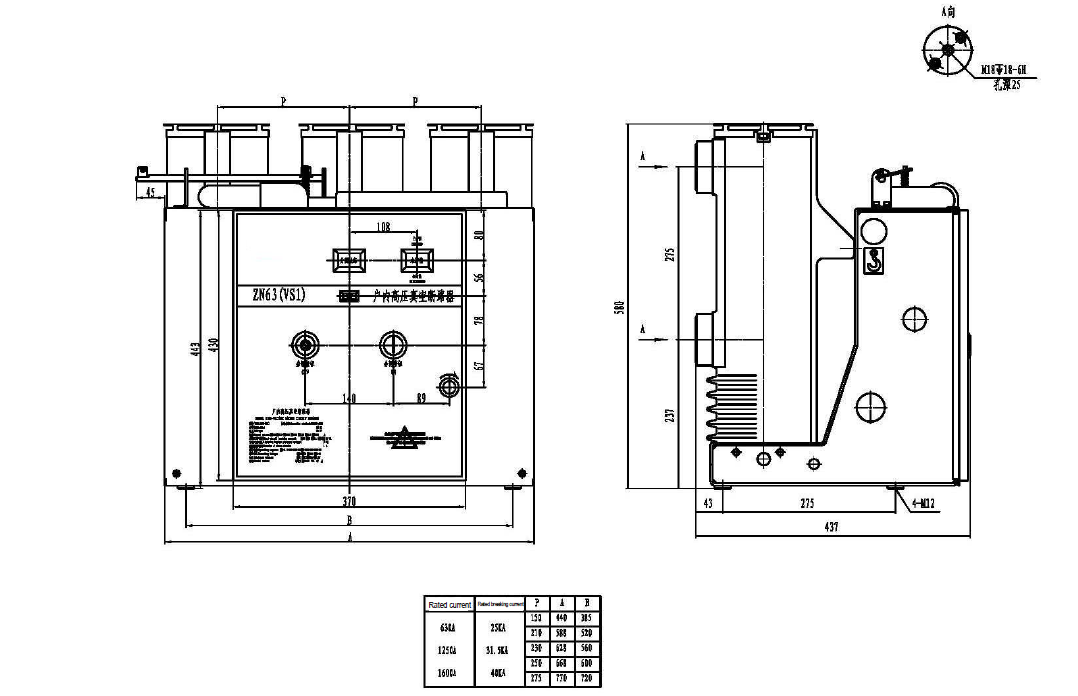

Tekniska ritningar

Tillämpa omgivningsförhållanden:

1. Omgivningstemperatur: -10 ℃ -+40 ℃

2. Omgivningsfuktighet: En dags genomsnittliga fuktighet bör vara högst 95%; Den genomsnittliga fuktigheten på en månad bör vara högst 90%;

3. Jordbävningsintensitet: överstiga inte 8 grader

4. Mättat ångtryck: en dags medeltryck bör vara högst2. 2KPa, det genomsnittliga trycket på en månad bör vara högst 1,8 kPa;

5. Höjden över havet: Mindre än 1000 m; (inklusive specialkrav)

6.1T bör installeras på platserna utan eld, explosion, allvarlig smuts, kemisk korrosion och våldsam vs1 -ration.
