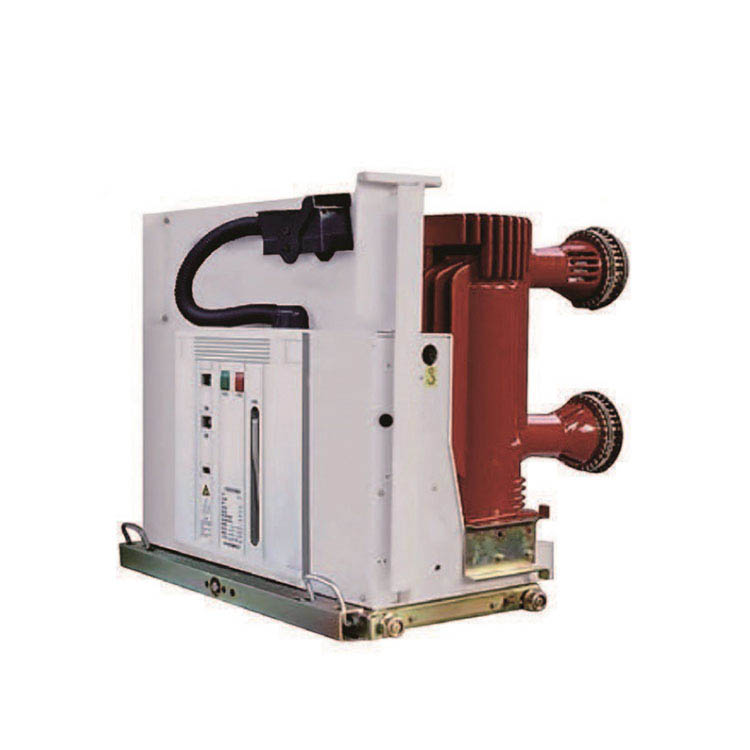

VSG-24 Embedded Pole Type VCB Breaker inomhusbrytare 24kv

VSG-24 Embedded Pole Type VCB Breaker inomhusbrytare 24kv

    Dessa principer i dag utgör mycket mer än någonsin grunden för vår framgång som en internationellt aktiv medelstora verksamhet för transformatorstationens distributionsskåp, lågspänningsskåp Switchgear, trefas ransformer. Du får vårt professionella svar inom 8 timmar. Lita på oss, du kommer aldrig att förlora hjärtat. Vi tjänar samhället och användare med idén om industrialiseringsutveckling. Sedan vår etablering har vi etablerat långsiktiga kooperativa relationer med många företag med högkvalitativa produkter, rimliga priser och utmärkta tjänster.

    VSG-24-serie av inomhus högspänningsvakuumbrytare med inbäddade poler är tre fas A.C 50Hz inomhus kraftfördelningsutrustning med den nominella spänningen på 24 kV. Det används för att skydda och kontrollera den elektriska utrustningen inom områdena industrin & Ming Enterprise, kraftverk och transformatorstation.

Den huvudsakliga ledande kretsen av denna typ vakuumkretsbrytare använder inbäddad pol, matchad med modulär organisation och integrerat energilagringshandtag. Den övergripande layouten är rimlig, perfekt med korthet och verkligen inser fritt underhåll och längre mekaniska och elektriska liv.

Inomhus tillbakadragbar vakuumbrytare

    De inomhusuttagbara vakuumströmbrytarna är lämpliga för trefas AC-kraftsystem med nominella spänningar upp till 12 ~ 24 kV och frekvens 50/60Hz. De används allmänt i kraftverk, transformatorstationer, petrokemikalier, metallurgi, tillverkning och andra industrier, flygplatser, bostadsområden etc. Kontroll och skydd av elektrisk utrustning, särskilt för tillfällen som måste drivas sällan på nominella aktuella eller flercirkurutströmmar. Det kan installeras i inomhusluftisolerade switchgear såsom Kyn28 eller AMS-typ.

    Kretsbrytaren är tillverkad av mogen APG -teknik. Tillämpningen av VD4 -terminalbuffert säkerställer att inomhusterminalen är mer tillförlitlig i alla driftsmiljöer. VD4 kan uppfylla kraven i GB, DL, IEC, DIN, VDE och standarderna för andra avancerade industriländer.

Vakuumbrytaren består huvudsakligen av tre delar: vakuumbågens släckkammare, driftsmekanism, konsol och andra komponenter.

1. Vakuumbågsläckningskammare

   Enligt de olika typerna av switchar finns det keramiska vakuumbågssläckkammare med yttre skärmar, små vakuumbågsläckningskamrar med mellanliggande tätade koppformade längsgående magnetfält och inre förseglade glasbubblesläckningskamrar. Grundstrukturen är som följer:

1) Lufttätt isoleringsskal ： Det lufttäta isoleringssystemet som består av ett keramiskt, glas eller mikrokristallint glas lufttätt isoleringscylinder, ett rörligt slutskydd, ett fast slutskydd och ett rostfritt stål korrugerat rör är en vakuumtätad behållare. För att säkerställa lufttätthet, utöver de strikta driftsförfarandena i tätningstypen, krävs också materialet för att ha liten andningsförmåga och intern gasutsläpp.

2) Ledande system ： Det består av en fast ledande stång, en fast bågsyta, en fast kontakt, en rörlig kontakt, en rörlig bågyta och en rörlig ledande stång. Kontaktstrukturen kan grovt delas upp i tre typer: cylindrisk kontakt, tvärgående magnetfältkontakt spår krökt yta med spiralform och longitudinell magnetfältkontakt. För närvarande antar denna typ av bågsläckningskammare longitudinell magnetfältsteknik, som har stark och stabil bågsläckningsförmåga.

3) Skärmsystem ： Skärmskydd är en oundgänglig komponent i vakuumbågens släckkammare, och det finns olika typer av skärmning, såsom huvudskyddsskyddet som omger kontaktpunkten, korrugerad rörskyddsskydd och spolar som utjämnar skärmskydd. Funktionen för det huvudsakliga skärmskyddet är som följer: ① För att förhindra att produkter stänker på innerväggen i isoleringsskalet under bågprocessen och därmed minskar skalets isoleringsstyrka. ② Att förbättra enhetligheten i elektrisk fältfördelning i bågens släckkammare är fördelaktigt för att minska den lokala fältstyrkan och främja miniatyriseringen av vakuumbågens släckkammare kondensering av bågprodukter och absorbera viss bågenergi är fördelaktigt för återhämtningen av den dielektriska styrkan hos bågen.

2. Driftsmekanism

   Enligt de olika typerna av brytare används olika driftsmekanismer. Vanliga driftsmekanismer inkluderar vårens driftsmekanism (VS1), permanentmagnetens driftsmekanism och kombination av driftsmekanismen (VBD).

Andra delar: chassifordon, isoleringskonsoler, isolatorer etc.

Vilka är egenskaperna hos vakuumbrytare

(1) stark brytkapacitet, upp till 50Ka; Efter fraktur återhämtar sig mediet mellan sprickorna snabbt och det finns inget behov av att ersätta mediet.

(2) Kontaktöppningsavståndet är litet. Kontaktbrytningsavståndet för 10kV vakuumbrytare är bara cirka 10 mm. Den nödvändiga driftskraften är liten, åtgärden är snabb, driftsmekanismen kan förenklas och livslängden kan förlängas. I allmänhet krävs inte underhåll i cirka 20 år.

(3) Kort bågsläckningstid, låg bågspänning, låg bågenergi, låg kontaktförlust och flera avbrott.

(4) Den mobila guidestången har liten tröghet och är lämplig för ofta drift.

(5) Vid drift av omkopplaren är åtgärdsbruset lågt, vilket gör det lämpligt för stadsbruk.

(6) Bågsläckning eller isoleringsmedium använder inte olja, och det finns ingen brand- eller explosionsrisk.

(7) Kontakthuvudet är en helt förseglad struktur, som inte kommer att minska dess prestanda på grund av påverkan av fukt, damm och skadliga gaser. Tillförlitlig drift och stabil på off-prestanda. Som en oberoende komponent är ARC -släckkammaren lätt att installera och felsöka.

(8) Under vakuumbrytarens livslängd kräver inte kontaktdelen underhåll och inspektion. Även om underhåll och inspektion genomförs är den tid som krävs mycket kort.

(9) Bågen släcks i en stängd behållare, och bågen och den heta gasen utsätts inte.

(10) utrustad med flera återlosningsfunktioner, lämpliga för applikationsbehovet för distributionsnätverk

Fördel:

• Enkel struktur
• Anpassa sig till ultralåg motståndsvakuumavbrott
• Anpassningsoptimering och modulär fjäderoperationsmekanism
• Lämplig för ofta operationer
• Gratis underhåll, lång livslängd
• Mycket pålitlig prestanda

Grundinformation.

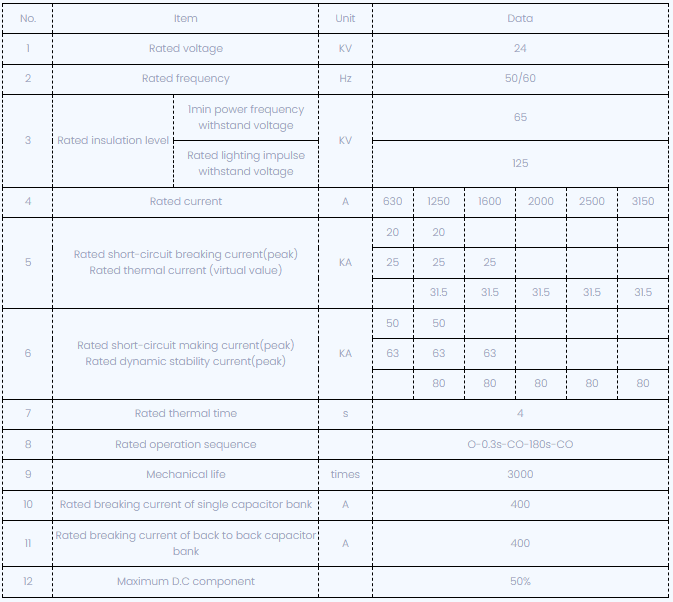

Tekniska parametrar

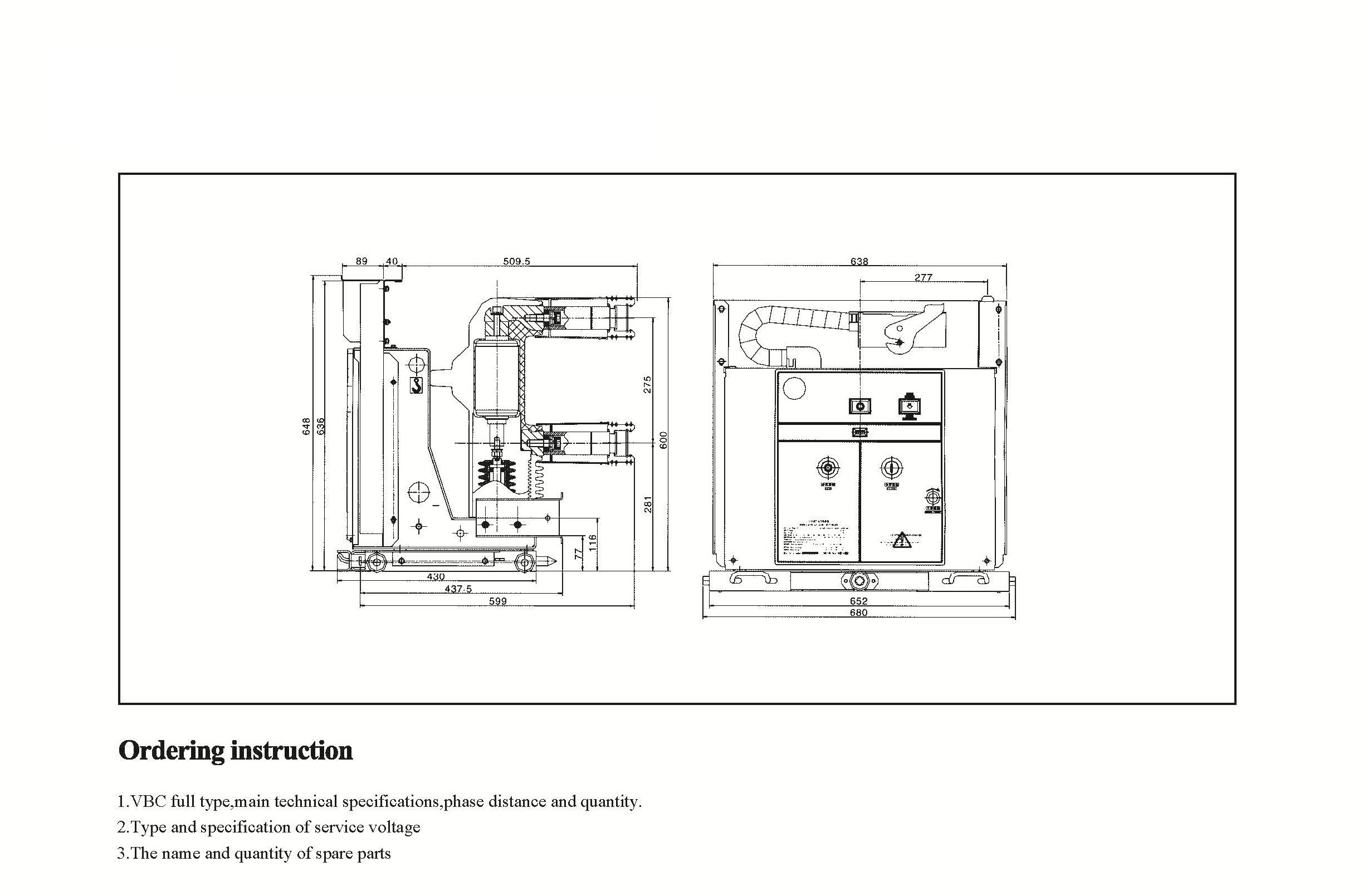

Tekniska ritningar

Servicemiljö för högspänningsvakuumbrytaren (VCB)

a) Lufttemperatur: Högsta temperatur: +40 ° C; Lägsta temperatur: -25 ° C

b) fuktighet: Den månatliga genomsnittliga fuktigheten är 95%; Den dagliga genomsnittliga fuktigheten är 90%.

c) höjd: maximal installationshöjd: 2500m

d) Det finns uppenbarligen ingen omgivande luft förorenad av frätande och brännbara gaser, ånga, etc.
