ZH‑B Series Box Typ Vakuum Ejector

ZH‑B Series Box Typ Vakuum Ejector | Inbyggd ljuddämpare enstegs Venturi-vakuumgenerator

Märke: SOLH by Richge Technology | Drop-in-ersättning kompatibel med importerad ZH‑B-serie

1. Produktöversikt

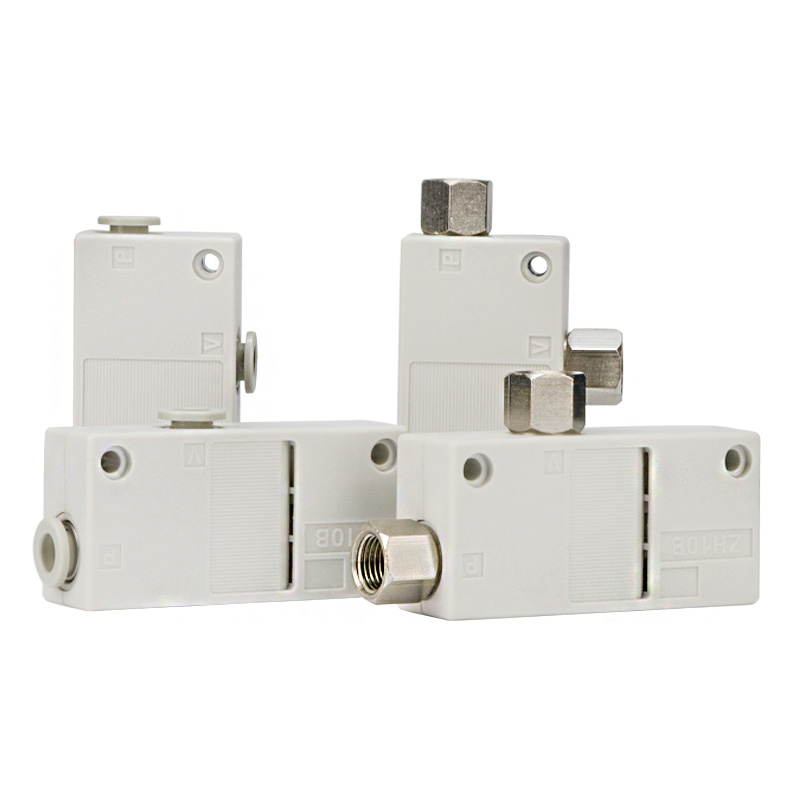

     ZH‑B vakuumejektor av boxtyp använder enstegs venturiprincip med integrerad ljuddämpare inuti kroppen. Endast två portar är reserverade: SUP-matningsport och VAC-vakuumport, ingen separat avgasport. Frånluften släpps ut direkt genom den inbyggda ljuddämparen. Ultraenkel installation utan extern ljuddämpare krävs. Fullt utbytbar med importerad ZH‑B i dimension och anslutningsgränssnitt. Två prestandaversioner tillgängliga: S högvakuumtyp och L högflödestyp, med kompletta munstycksstorlekar. Idealisk för kompakta små automationsarmaturer och robotplock-och-place-applikationer.

  Modell Distinktion

     • ZH‑B Box Typ: Inbyggd ljuddämpare, 2 portar (SUP & VAC)

     • ZH‑D kroppsportad typ: Ingen inbyggd ljuddämpare, 3 oberoende portar SUP/VAC/EXH för extern rörledning

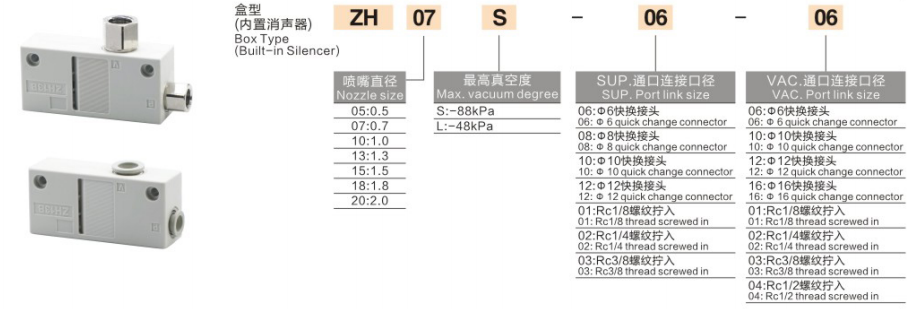

2. Komplett modellkodningsförklaring

  Exempel:ZH07S-06-06

     • ZH: Seriekod, vakuumejektor av boxtyp med inbyggd ljuddämpare

     • 07: Dysstorlekskod

     • S/L: Max vakuumkarakteristik. S = högvakuum; L = högt flöde

     • 06: Anslutningsstorlek för SUP-matningsport

     • 06: VAC vakuumport anslutningsstorlek

  Portkodsreferenstabell

  Beställningsexempel: ZH10S‑08‑10
     ZH vakuumejektor av boxtyp med inbyggd ljuddämpare, Φ1,0 mm munstycke, S högvakuumkvalitet; försörjningsport Φ8 enknappskoppling, vakuumport Φ10 entryckskoppling.

3. Kärnprestandafördelar

     • Integrerad inbyggd ljuddämpare: No external silencer required. Frånluften släpps ut genom inre ljuddämpande struktur. Fewer spare parts, low noise and space saving.

     • Endast 2 portar för enkel kabeldragning: Endast SUP-lufttillförselport och VAC-vakuumport, ingen separat EXH-utloppsport. Perfect for limited compact installation space.

     • Dubbla prestandaversioner tillval

￮ S Högvakuum (-88kPa): Stark adsorptionskraft för väl förseglade arbetsstycken såsom stålplåt, glas, PCB och plasthölje.

￮ L Högflöde (-48kPa): Större sugflöde för att kompensera vakuumläckage, lämplig för andningsbara porösa material inklusive papper, film, kartong och skum.

     • Flera portval: Metriska one-touch beslag som används ofta för hushållsmaskiner; Rc invändiga versioner för exportutrustning.

     • Lätt PBT-kropp: Integralt gjutet PBT-munstycke, låg vikt, lämplig för liten robot EOAT. Stöder direkt skruvmontage eller konsolinstallation.

     • Oljefri drift: Endast torr filtrerad tryckluft krävs, oljedimsmörjning förbjuden.

4. Tekniska standardspecifikationer

  Referensprestanda vid 0,5 MPa matningstryck

5. ZH‑B Box Typ VS ZH‑D kroppsportad typ

6. Urvalsvägledning

     • S/L versionsval

￮ ✅ S Högvakuum: Släta förseglade arbetsstycken som kräver stark adsorptionskraft.

￮ ✅ L Högflöde: Läckande arbetsstycken som kartong, film, tyg, stort flöde kompenserar vakuumläckage.

     • Val av munstycke: Välj baserat på den totala sugkoppens adsorptionsarea. Större munstycke ger högre flöde och högre luftförbrukning. Undvik överdimensionerade munstycken för att förhindra tryckluftsavfall.

     • Portval: Metriska one-touch beslag (06/08/10) för hushållsautomation; Rc-gänga (01/02) för exportmaskiner.

     • Vakuumdetektering: No built‑in pressure sensor. Installera ZSE vakuumtryckvakt i vakuumkretsen för vakuumbekräftelse eller larm om saknad del.

7. Standard pneumatisk krets

     AFC luftkälla serviceenhet (oljedimma enhet förbjuden) → 3/2 magnetventil → SUP matningsport på ZH‑B; VAC vakuumport → ZFC vakuumfilter → vakuum sugkopp.

8. Viktiga användningsanvisningar

     • Oljedimsmörjare är strängt förbjudet. Oljeföroreningar kommer att täppa till det lilla munstycket och minska sugkraften.

     • ZFC vakuumfilter måste installeras på vakuumsidan för att blockera damm och skydda munstycket.

     • Rekommenderat matningstryck: 0,4~0,5MPa. Långvarig kontinuerlig drift under 0,6 MPa fullt tryck rekommenderas inte.

     • Håll slangen mellan ejektorn och sugkoppen så kort som möjligt, minska rörledningens volym för snabbare vakuumrespons.

     • Det inbyggda ljuddämparelementet kommer att samla damm efter lång tids användning. Rengör eller byt ut ljuddämparelementet när suget sjunker.
