ZU Series inline rak vakuumejektor

ZU Series inline rak vakuumejektor | SOLH Rak Tube Insert Typ Vakuumgenerator

Märke: SOLH by Richge Technology | SMC Standard Utbytbar Inline Vacuum Ejector

1. Produktöversikt

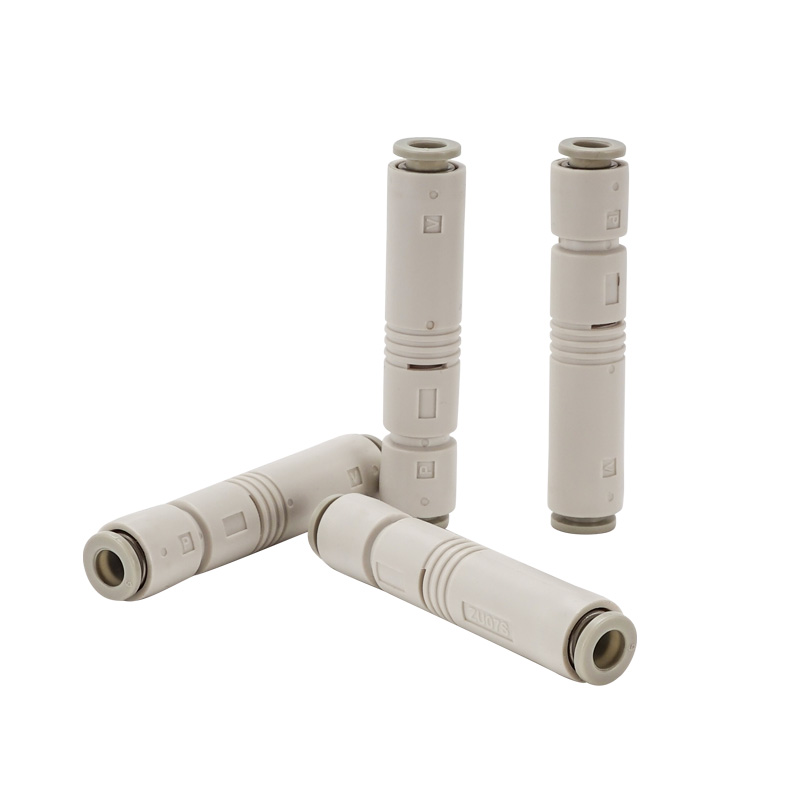

     ZU-serien är en inline vakuumejektor med rakt rör. Vakuumporten och lufttillförselporten är anordnade koaxiellt i rak linje. Den har minsta storlek, ultralätt vikt och platsbesparande installation. Lämplig för fördelade sugkoppar, rörliga komponenter och trånga utrymmen.

2. Kärnstruktur och arbetsprincip

     • Strukturera: SUP matningsport → munstycke → diffusor sektion → VAC vakuumport → EXH avgasport, integrerat gjuten hartskropp.

     • Princip: Höghastighetsstråle av tryckluft genom munstycket skapar negativt tryck vid vakuumporten för vakuumadsorption; avgassystem med inbyggd ljuddämpande struktur.

     • Material: Huvuddel: tekniskt PBT-harts; one-touch montering: POM. Kopparfri och fluorfri, RoHS-kompatibel.

     • Vikt: ZU05 ≈6,5 g, ZU07≈7,0 g; Ny ZU□En förbättrad version endast 3,9g.

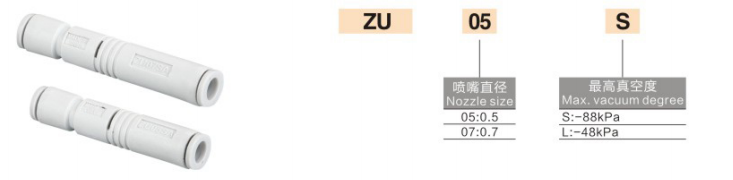

3. Modellkodningsregel (SMC-standard)

  Gammal version (ZU05 / ZU07)

  Format: ZU + munstyckshål + typ(S/L)

     • ZU05S: Φ0,5 munstycke, högvakuumtyp (-84kPa)

     • ZU05L: Φ0,5 munstycke, högflödestyp (-48kPa)

     • ZU07S: Φ0,7 munstycke, högvakuumtyp

     • ZU07L: Φ0,7 munstycke, högflödestyp

  Ny förbättrad version (ZU□A, kortare och lättare)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Högvakuum (-87~-90kPa); L = Högt flöde (-48kPa)

     • A = uppgraderad version: längd förkortad med 11 %, vikt reducerad med 40 %

4. Nyckelparametertabell @0,45MPa Standardmatningstryck

5. S högt vakuum VS L högt flöde

     • S Högvakuumtyp: Ultimat vakuum -84~-90kPa. För små sugkoppar, tunna, väl förslutna arbetsstycken som kräver stark adsorptionskraft, såsom elektroniska komponenter och tunna filmer.

     • L Högflödestyp: Ultimat vakuum -48kPa med större sugflöde. Lämplig för porösa/grova ytarbetsstycken, stora sugkoppar, högt läckage och snabba svarskrav, t.ex. kartong och träskiva.

6. Installations- och rörledning

  1. Installation: Kan monteras i valfri riktning, inget fäste krävs; kan sättas in direkt i mitten av luftrörledningen.

  2. Rör

￮ SUP-matningsport: anslut Φ6 luftslang (standard)

￮ VAC vakuumport: anslut sugkopp/vakuumrörledning

￮ EXH avgasport: öppen mot atmosfären, blockera inte

  3. Tryck: Standard 0,45 MPa, arbetsområde 0,1~0,6 MPa

  4. Temperatur: 5~50 ℃ (ingen isbildning i luftkällan)

7. Typiska tillämpningsscenarier

     • 3C elektronik, halvledare, distribuerad adsorption med små sugkoppar

     • Automation produktionslinje, rörliga delar / robot sluteffektor

     • Smalt installationsutrymme, lätta och snabba applikationer

     • Hanterar tunt papper, tunn film, små delar och elektroniska chips

8. Jämförelse av urval: ZU vs ZB vs ZL
