ZH‑D-seriens kroppsportade vakuumutkastare

ZH-D-seriens kroppsportade vakuumejektor | Enstegs Venturi direkt pneumatisk anslutningsvakuumgenerator

Märke: SOLH by Richge Technology | Full mekanisk utbytbar med importerad ZH-serie vakuumgenerator

1. Produktöversikt

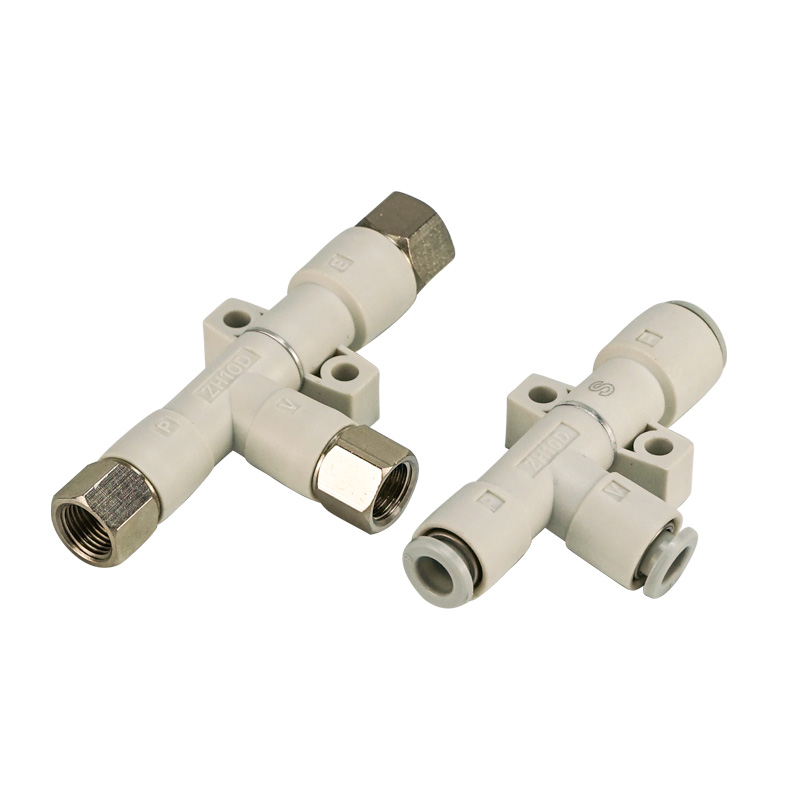

     ZH‑D kroppsportad typ är en enstegs venturi vakuumejektor. Tre oberoende portar inklusive SUP-matningsport, VAC-vakuumport och EXH-avgasport kräver extern rörledning. Ingen inbyggd ljuddämpare inuti huvudkroppen. Kompakt och lätt design med integrerad hartsmunstyckesstruktur, helt utbytbar med importerad ZH-serie.

  Modell Distinktion

     • ZH‑D kroppsportad typ: Tre portar för externa rördragningar, utan inbyggd ljuddämpare.

     • ZH‑B Box-typ: Utrustad med integrerad ljuddämpare inuti kroppen, endast matnings- och vakuumportar reserverade.

  Två prestationsbetyg:

     • S-specifikation (högvakuum): Ultimat vakuum ‑90 kPa, perfekt för förseglade släta arbetsstycken.

     • L-specifikation (högt flöde): Större sugflöde med lägre vakuumnivå, för andningsbara porösa arbetsstycken som papper, tyg och kartong.

  Munstyckshål täcker Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Stöd för flera anslutningsalternativ: enknappskoppling, G/Rc-gänga, NPT-gänga. Flera monteringslösningar: direkt skruvfästning, monteringsfäste och DIN-skena installation. Används allmänt för robotändeffektorer och multistationsmodulapplikationer.

2. Komplett modellkodningsförklaring

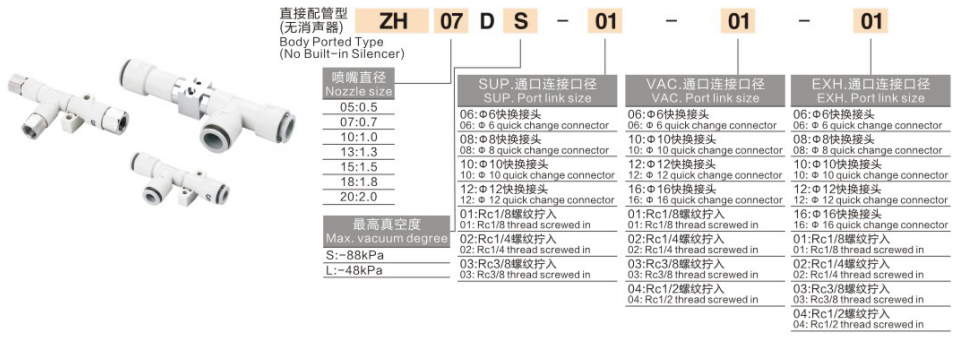

Exempelmodell:ZH10DSA‑06‑08‑10

     • ZH: Seriekod för vakuumejektor

     • 10: Kod för munstyckeshål

     • D/B: Kroppsform. D = kroppsportad typ med 3 externa portar utan inbyggd ljuddämpare; B = box-typ med integrerad ljuddämpare

     • S/L: Vakuumkaraktäristik. S = högvakuumtyp ultimat ‑90kPa med måttligt sugflöde; L = högflödestyp. ZH05-13 ultimat ‑48kPa; ZH15‑20 ultimat ‑66kPa, stort flöde för arbetsstycken som andas

     • A: Ny generation av lättviktsversion med förkortad dimension och reducerad vikt

     • ‑06‑08‑10: Portspecifikation(SUP‑VAC‑EXH). Tvåsiffrigt nummer står för metrisk enknappsanpassningsstorlek (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 för G/Rc-gänga; N01/N02 för NPT imperial gänga.

  Beställningsexempel: ZH13DSA‑08‑10‑10
     ZH kroppsportad vakuumejektor, Φ1,3 mm munstycke, S högvakuumkvalitet, ny A lättviktsversion; matningsport Φ8, vakuumport Φ10, avgasport Φ10 en-tryckskoppling.

3. Kärnprestandafördelar

     • Tre helt oberoende externa portar: Separat SUP-försörjning, VAC-vakuum och EXH-avgasportar. Avgaser kan ansluta extern ljuddämpare eller centraliserad avgasledning. Lämplig för robotsluteffektor och modulintegrering, fri från utrymmesbegränsningar för interna ljuddämpare.

     • Lätt integrerat hartsmunstycke: Munstycke och huvudkropp integrerat gjutna för anmärkningsvärd viktminskning, perfekt för höghastighetsflyttning av EOAT. Ny A-version förkortar längd och höjd, vikt reducerad upp till 74%.

     • Dubbla vakuumprestandaalternativ: S högvakuum för släta förseglade arbetsstycken inklusive glas, plåt och plasthölje; L högflöde för kartong, film, tyg och läckagebenägna material för läckagekompensation.

     • Rika portval: Metrisk one-touch-koppling, G/Rc-rörgänga och NPT imperial gänga för global utrustningsanpassning.

     • Diversifierade monteringsmetoder: Direktskruvfästning, standardfäste, L-formad fäste och DIN-skena montering för flexibel layout.

     • Krav på oljefri drift: Oljedimsmörjning är förbjuden, endast torr filtrerad tryckluft krävs.

4. Tekniska standardspecifikationer

Prestanda vid 0,5 MPa matningstryck (ANR)

För L-högflödesvariant: högre sugflöde under identiskt munstyckshål med lägre slutvakuumnivå.

5. Jämförelsetabell för ZH‑D VS ZH‑B

6. Steg-för-steg vägledning för val

     • S/L prestanda val

 ￮ ✅ S högvakuum (‑90kPa): Släta förseglade arbetsstycken som stålplåt, glas, plasthölje, PCB; mindre läckage, hög adsorptionskraft krävs.

 ￮ ✅ L högflöde: Kartong, skum, film, tyg och andra läckagebenägna andningsbara arbetsstycken, stort flöde kompenserar vakuumläckage.

     • Val av munstyckshål: Välj enligt sugkoppens totala adsorptionsområde. Större munstycke ger högre sugflöde och samtidigt högre luftförbrukning. Undvik överdimensionerade munstycken för att förhindra tryckluftsavfall.

     • Val av porttyp: Metrisk one-touch-koppling (06/08/10/12) för hushållsautomationsutrustning; G-gänga / NPT-gänga för utländska exportmaskiner.

     • Avgashanteringsanmärkning för D-typ: D-variant har ingen inbyggd ljuddämpare. EXH-avgasporten måste ansluta extern ljuddämpare annars blir bullret extremt; eller dra ut avgasröret ur utrustningsskåpet.

     • Vakuumdetektionslösning: ZH-serien vakuumejektor utan inbyggd tryckvakt. Lägg till extern ZSE vakuumtryckbrytare om signalåterkoppling behövs.

7. Typiska tillämpningsscenarier

     • Robot EOAT plockning av armar: 3C plastdelar, PCB och hantering av batteriark

     • Förpackningsindustrin: hämtning av kartong, film och pappersmaterial

     • Urtagning av små delar för formsprutningsrobot

     • Multiparallell vakuummodul för synkron adsorption med flera sugkoppar

     • Automationsstationer som kräver centraliserat avgasutsläpp utanför utrustningshuset

8. Beskrivning av standard pneumatisk kretsdiagram

     ZH‑D kroppsportad standardkrets: AFC luftkällfilter (oljedimmaenhet förbjuden) → 3/2 magnetventil → SUP matningsport på ZH‑D; VAC vakuumport ansluter ZFC vakuumfilter sedan till sugkoppen; EXH avgasport ansluter extern ljuddämpare eller avgasslang som dras utanför utrustning.

9. Viktiga användningsanvisningar

     • Oljedimsmörjare är strängt förbjudet. Oljeföroreningar kommer att täppa till den lilla munstycksöppningen, orsaka sönderfall av sugkraften eller fullständigt fel. Endast luftfilter ska användas för behandling av luftkällor.

     • ZFC inline vakuumfilter måste installeras på vakuumsidan. Dammpartiklar kommer att leda till att munstycket blockeras.

     • För ZH‑D kroppsportad ejektor måste EXH avgasporten utrusta ljuddämpare för att undvika överdriven ljudnivå.

     • Rekommenderat matningstryck: 0,4-0,5 MPa. Långvarig kontinuerlig drift under hela 0,6 MPa rekommenderas inte.

     • Minimera slanglängden mellan vakuumejektorn och sugkoppen, minska rörledningsvolymen för snabbare vakuumrespons.
