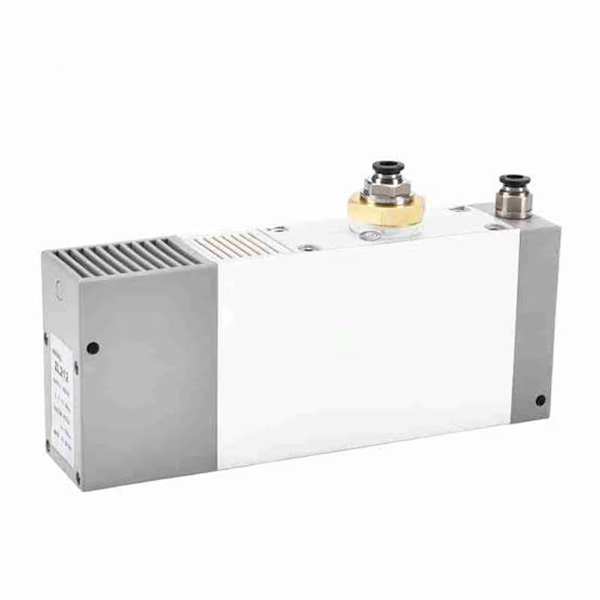

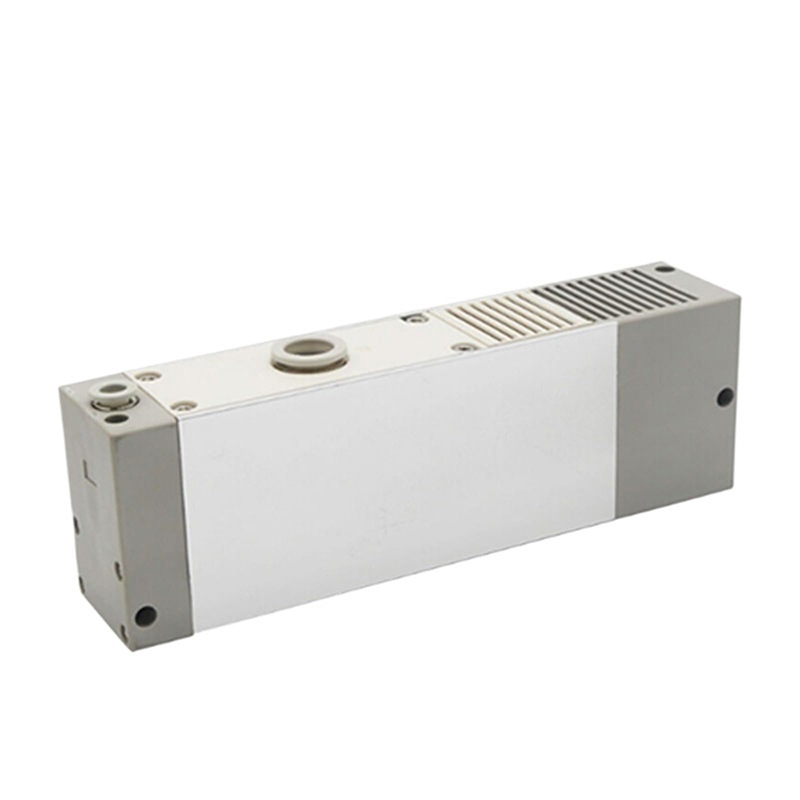

ZL212-seriens flerstegsvakuumejektor

SOLIH ZL212 flerstegs vakuumejektor, drop-in uppgradering för ZL112 med SMC-kompatibel monteringsdimension. Högre vakuum 90~-95kPa och +30% sugflöde, 40% energibesparing via multi venturi design. Modulära tillval: ljuddämpare/portavgassystem, mekanisk mätare eller digital vakuumtryckbrytare (NPN/PNP), matnings-+utlösningsventil. Idealisk för glas, plåt, poröst material och stor sugkoppsrobothantering med högt läckage.

Skicka förfrågan

Produktbeskrivning

ZL212-serien flerstegs vakuumejektor | Högflödesuppgraderingsmodell för högvakuumgenerator för ZL112

Märke: SOLH by Richge Technology | Drop-in-ersättning kompatibel med SMC ZL212 installationsmått

1. Produktöversikt & Allmänna specifikationer

ZL212-serien är en uppgraderad flerstegs vakuumejektor med stort flöde som kommer från ZL112-serien. Utrustad med större munstycksöppning ger den högre vakuumnivå och förbättrat sugflöde. Speciellt utformad för stora sugkoppar, porösa arbetsstycken och arbetsförhållanden med högt läckage. Allmänt antagen som huvudvakuumenhet för robotmanipulatorer, plåt- och glasmaterialhanteringsapplikationer.

Parameterobjekt	Specifikation
Produktposition	Avancerad uppgraderad modell av ZL112, större munstycke för högre vakuum och högre flöde
Tillämplig vätska	Tryckluft
Tilluftstryck	0,3~0,7MPa, optimalt driftsområde: 0,45~0,5MPa
Vakuum grad	-90 ~ -95 kPa
Sugflöde	Mer än 30 % högre än ZL112, lämplig för porösa arbetsstycken och stora sugkoppar
Luftförbrukning	Flerstegs diffusordesign, över 40 % energibesparing jämfört med enstegs vakuumejektor
Omgivningstemperaturområde	-5℃ ~ 60℃
Portanslutning	Standard one-touch passning / gängport, helt utbytbar med SMC ZL212 monteringsdimension

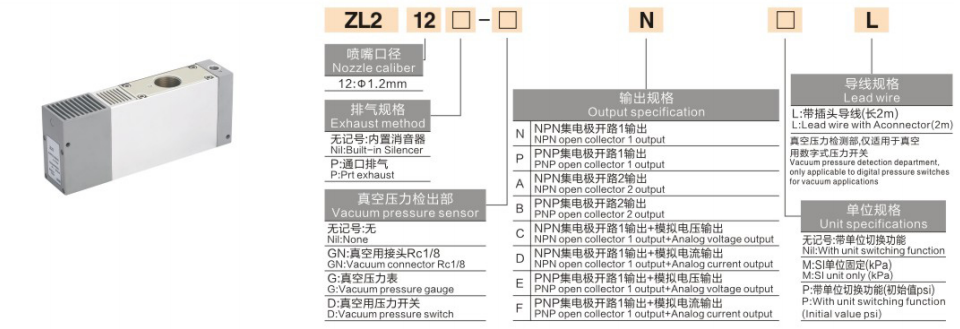

2. Regel för modellnamn

Grundformat:ZL212‑□‑□‑□‑□

Med utökat ventilformat:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Placera	Koda	Definition & detaljerad beskrivning
1-4	ZL212	Seriekod för flerstegs vakuumejektor, större munstyckshål jämfört med ZL112
5:a	Inget märke	Ljuddämpare avgassystem, standard ljuddämpning för allmän verkstad
	P	Portavgas, för högflödesinstallation eller centraliserad avgasinstallation
6:a Vakuumdetekteringsenhet	Inget märke	Utan vakuumdetektionsmodul
	GN	Rc1/8 vakuumdetekteringsport för extern tryckmätaranslutning
	G	Inbyggd Y40Z mekanisk vakuumtrycksmätare
	D	Inbyggd digital vakuumtryckbrytare
7:a Utgångsspecifikation	N	NPN 1-kanals utgång med öppen kollektor
	P	PNP 1-kanals utgång med öppen kollektor
	A/B/C/D/E/F	Flerkanalig utgång / analog signalutgång och andra utökade funktioner
8:a Enhet & kabel	L	2 meter förmonterad kabel av pluggtyp
	M/P	Fast enhet / omkopplingsbar enhet (kPa / psi tillval)

3. Grundläggande modellkonfigurationsförklaring

Modell	Kärnkonfiguration	Typisk tillämpning
ZL212	Standard basenhet, ingen mätare, ingen inbyggd ventil	Allmän högflödestillämpning, extern magnetventil krävs
ZL212-GN	Rc1/8 extern vakuummätare gränssnitt	Applikationer som kräver externt ansluten vakuummätare för avläsning
ZL212-D	Inbyggd digital vakuumtryckbrytare	Digital vakuumavläsning & elektrisk signalåterkoppling för PLC-styrning
ZL212-P	Avgasversion av porttyp utan inbyggd ljuddämpare	Centraliserade avgasscenarier med högt flöde, ljudokänslig miljö
ZL212-G	Utrustad med Y40Z mekanisk vakuummätare	Kostnadseffektiv lokal mekanisk vakuumnivåindikering

4. Jämförelse av nyckelval ZL112 VS ZL212

Jämförelseobjekt	ZL112	ZL212
Munstyckshål	Φ1,2 mm	Större munstycke
Vakuum grad	-88 ~ -92kPa	-90 ~ -95kPa, högre vakuumprestanda
Sugflöde	Medelflöde	+30% högre sugflöde
Lämpligt arbetsskick	Vanliga sugkoppar, små-medelstora arbetsstycken	Stor sugkopp, poröst arbetsstycke, plåt och glas, öglor med högt läckage
Prisreferens för basmodell	Från 245	Från 478, ca. 20 % högre under identisk konfiguration

5. Huvudsakliga produktfördelar

• Förbättrad venturi-prestanda i flera steg: Främjad vakuumnivå och sugflöde, utmärkt anpassningsförmåga för pneumatiska vakuumkretsar med högt läckage.

• Helt integrerade modulalternativ: Solenoidmatnings-/utlösningsventil, ljuddämpare, mekanisk/digital vakuummätare och tryckbrytare finns tillgängliga för en konfiguration i ett stycke, vilket minimerar extra hjälpdelar.

• Konstruktion med låg ljudnivå: Inbyggd ljuddämpare, ljudnivå ≤70dB, vänlig för vanlig fabriksverkstadsmiljö.

• Underhållsfri stabil drift: Ingen rörliga mekaniska komponenter, lång livslängd för 24-timmars kontinuerlig produktion.

• Kompatibel monteringsfotavtryck: Utbytbar installationsdimension med ZL112, stöder direkt byte av fältuppgradering.

6. Snabbvalsvägledning

• Litet och medelstort arbetsstycke och en sugkoppsapplicering: Välj ZL112 för bättre kostnadsprestanda.

• Stor sugkopp, poröst material, glasskiva eller högläckande vakuumslinga: Använd ZL212 för tillräcklig vakuum- och flödeskapacitet.

• Automatisk cykelstyrning: Välj K1-version med dubbla ventiler (tillförsel + utlösningsventil), matcha med vakuumtryckvakt för återkoppling av återkopplingssignal.

• Visuell övervakning och idrifttagning på plats: Välj D digital tryckomkopplarvariant för direkt digital avläsning av vakuumvärden.

7. Typiska tillämpningsscenarier

• Robothantering för glas, plåt, träskivor och stora plåtkomponenter

• Adsorption av porös arbetsstycke: plockning av kartong, skum, textil och permeabelt material

• Vakuumkrets med högt läckage för flersugkoppsfixtur med stora ytor

• Automationsmonteringslinje, formsprutningsroboturtagning och materialöverföring

• Logistikutrustning vakuumupptagningsstation för stora varor
