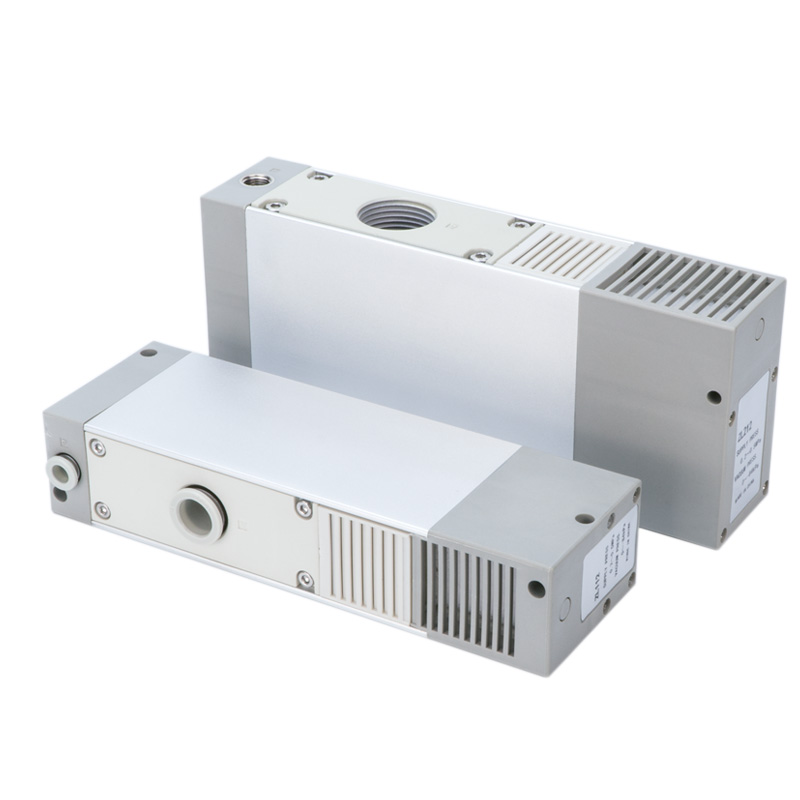

Märke: SOLH by Richge Technology | Helmekanisk och gränssnitt utbytbar med SMC ZL1 Original Series
 |
SOLIH ZL1-serien använder flerstegs diffusor venturi energibesparande vakuumejektorstruktur, helt utbytbar med SMC ZL1 originaldimension och portlayout. Under identiska luftförbrukningsförhållanden ger den högre sugflöde och lägre energiförlust. Bred utplacerad för höghastighets pick-and-place robotmanipulatorer och starka adsorptionsapplikationer för porösa andningsbara arbetsstycken.

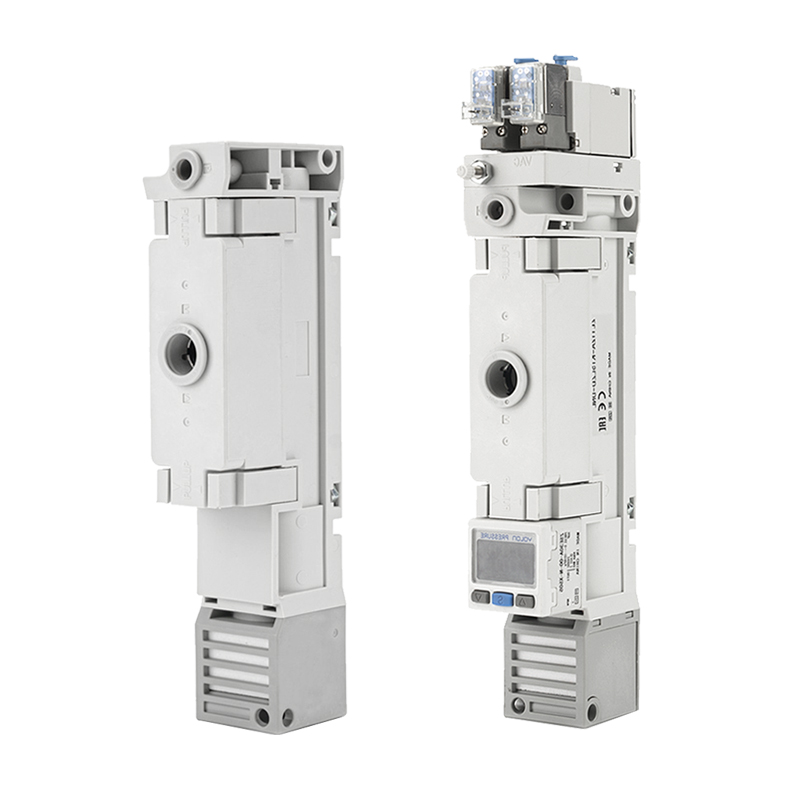

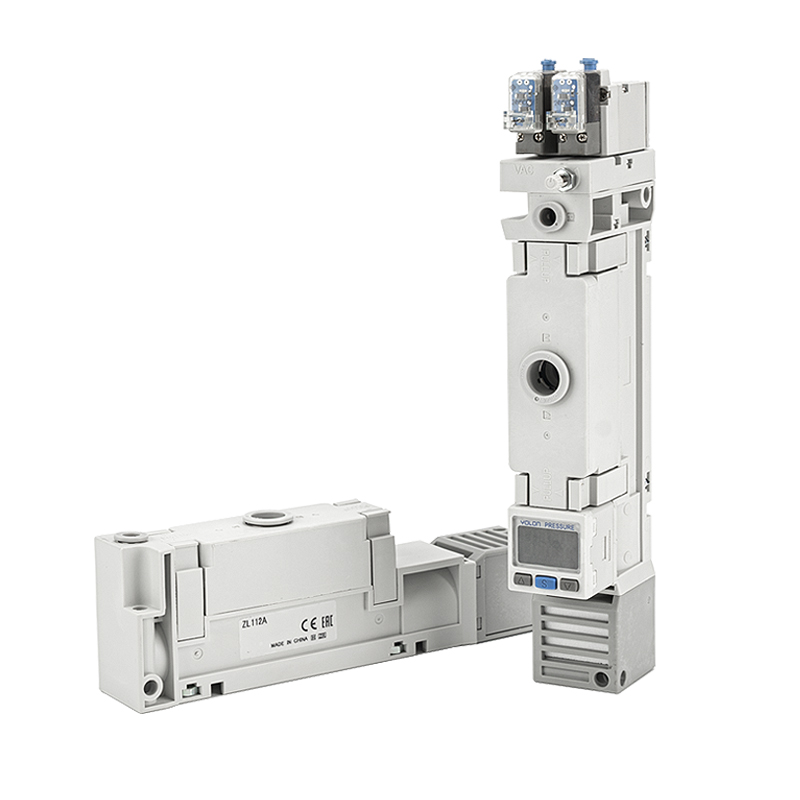

Två kärnkonfigurationer för val:
• Ventillös typ (utan ventil): Endast ren ejektorkropp, styrd av externa magnetventiler. Låg kostnad och mycket flexibel för anpassad systemintegration.
• Med ventiltyp: Integrerad matningsventil, utlösningsventil och vakuumtrycksdetekteringsmodul. Inga extra externa ventilkomponenter krävs, förenklad rördragning och snabbare respons. Föredragen mainstream-lösning för robotänd-på-armverktyg (EOAT).
Modell 12A-specifikation: Max sugflöde 100L/min (ANR), arbetslufttryck 0,4~0,6MPa ren tryckluft. Försörjningsport och vakuumport utrustad med one-touch-kopplingar: Φ6 metrisk eller Φ1/2-tum imperial valfri.

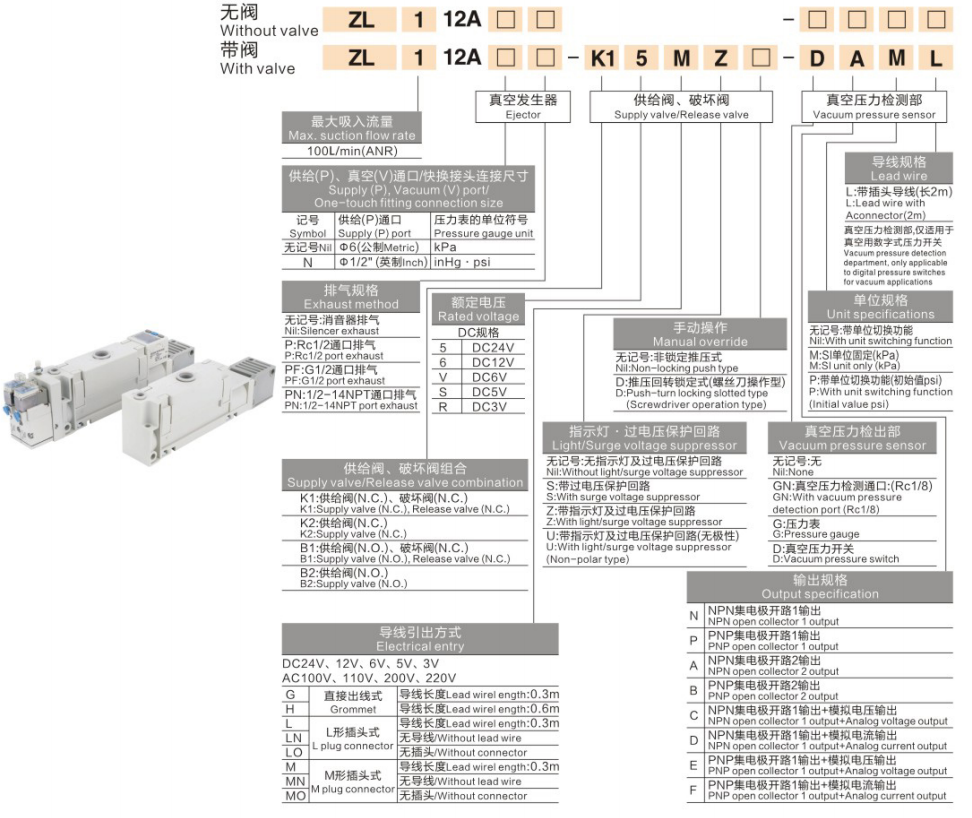

2.1 Ventillös grundläggande kodning
ZL1-12A
• ZL1: Seriekod för vakuumejektor i flera steg
• 12A: Storlekskod, max sugflöde 100L/min (ANR)
Fullständigt exempel:ZL1-12A‑K15MZ‑DAML
|
Kodsegment |
Motsvarande modul & definition |
|
ZL1-12A |
Serie + storlekskod (100L/min) vakuumejektorhuvuddel |
|
K1 |
Tillförselventil N.C. + Frigöringsventil N.C.-kombination, matnings-/utlösningsventil |
|
5 |
Nominell spolespänning DC24V |
|
M |
M-formad stickkontakt, kabellängd 0,3m |
|
Z |
Med indikatorlampa och överspänningsskyddskrets |
|
D |
Inbyggd detekteringsenhet för vakuumtryckvakt |
|
A |
NPN öppen kollektor dubbelkanals utgångsspecifikation |
|
M(L) |
Tryckbrytarkabel: 0,3m / 2m med kontakt, välj endast en |
3.1 Tillförsel(P) / Vakuum(V)-port One-Touch Fittingsstorlek
|
Mark |
Supply(P) Port |
Tryckenhetsalternativ |
|
Inget märke / N |
Φ6 Metrisk enknappskoppling |
kPa |
|
Inch version |
Φ1/2" Imperial one-touch-koppling |
inHg, psi |
3.2 Avgasmetod
|
Mark |
Avgasbeskrivning |
|
Inget märke |
Ljuddämpare avgassystem (standard, låg ljudnivå) |
|
PR |
1/4" portavgassystem, externt rör för centraliserat avgasrör |
|
PG1/2 |
G1/2-portavgas, centraliserat avgassystem med stort flöde |
|
PN1/2-14NPT |
NPT 1/2-14 port avgassystem för nordamerikansk utrustning |
3.3 Märkspänning
|
Koda |
Spänningsspecifikation |
|
5 |
DC24V (industriell mainstream) |
|
6 |
DC12V |
|
V |
DC6V (valfritt) |
|
VDC |
DC5V (endast specialanpassad) |
3.4 Kombinationer av tilloppsventil och frigöringsventil (för modeller med ventil)
|
Koda |
Ventilkombination |
Funktionsbeskrivning |
|
K1 |
Matningsventil N.C. + Frigöringsventil N.C. |
Aktivera försörjningen för uppbyggnad av vakuum; aktivera frigöring för snabbt bryt-vakuum. Standard mainstream urval. |
|
K2 |
Tillförselventil N.C. (ingen utlösningsventil) |
Endast försörjningskontroll; vakuum frigörs naturligt, kostnadsoptimerad lösning. |
|
B1 |
Matningsventil N.O. + Frigöringsventil N.C. |
Normalt öppen tillförselventil, kontinuerlig lufttillförsel vid avstängning, för speciella vakuumhållande arbetsförhållanden. |
|
B2 |
Matningsventil N.O. (ingen utlösningsventil) |
Grundläggande normalt öppen försörjningskonfiguration. |
3.5 Manuell överstyrningsfunktion
|
Mark |
Driftläge för manuellt åsidosättande |
|
Inget märke |
Ej låsande tryckknapp: tryck för att aktivera, släpp för återställning. |
|
D |
Push-turn-låsningstyp (manövrerbar med skruvmejsel), lås för kontinuerlig lufttillförsel under driftsättning och felsökning. |
3.6 Indikatorlampa & överspänningsskyddskrets
|
Mark |
Konfigurationsbeskrivning |
|
Inget märke |
Ingen indikatorlampa och ingen överspänningsskyddskrets. |
|
S |
Inbyggd överspänningsöverspänningsskyddskrets för att förlänga spolens livslängd. |
|
Z |
Indikatorlampa plus överspänningsskyddskrets för visualisering av startstatus. |
|
U |
Polaritetsfri indikatorlampa och överspänningsskyddskrets, godtycklig ledning tillåten. |
3.7 Elektrisk ingång/ledningsuttagsläge
|
Koda |
Kabeluttag Definition |
|
G |
Genomföring kabelgenomföring, kabellängd: 0,3m |
|
H |
L-formad stickkontakt, kabellängd: 0,6m |
|
LN |
L-formad stickpropp, ingen kabel medföljer (kundförbereder kablage själv) |
|
M |
M-formad stickkontakt, kabellängd: 0,3m |
|
MN |
M-formad stickpropp, ingen kabel medföljer (kablage som kunden själv förbereder) |
3.8 Vakuumtrycksenhet (gäller endast för enheter utrustade med vakuumdetektering)
|
Mark |
Enhetsinställning |
|
Inget märke |
Omkopplingsbar för flera enheter: kPa / inHg / psi valbar |
|
M |
Fast enhet, endast kPa |
|
S |
Omkopplingsbar för flera enheter, fabriksinställd till psi |
|
P |
Omkopplingsbar för flera enheter, fabriksinställd till psi |
3.9 Vakuumtrycksdetekteringsmodul
|
Mark |
Detektionsfunktion och tillämpning |
|
Inget märke |
Ingen detektionsenhet; ren ejektorkropp, anslut extern sensor separat. |
|
GN |
Vakuumdetekteringsport (Rc1/8), anslut extern digital tryckmätare eller PLC-insamlingsmodul. |
|
G |
Inbyggd analog tryckmätare för lokal visuell avläsning av vakuumnivå på plats. |
|
D |
Inbyggd vakuumtryckomkopplare, matar ut omkopplare/analog signal för larm om saknad del och återkoppling på plats på arbetsstycket. |
3.10 Utdataspecifikation (för vakuumtryckbrytare av D-typ)
|
Koda |
Utgångsläge Beskrivning |
|
N |
NPN öppen kollektor 1-kanalsutgång, standard för PLC NPN-ingångskanal |
|
P |
PNP 1-kanals utgång med öppen kollektor |
|
A |
NPN dubbelkanalsoberoende utgång med öppen kollektor |
|
W |
PNP dubbelkanalsoberoende utgång med öppen kollektor |
|
C |
NPN 1-kanalsomkopplare + analog spänningsutgång |
|
D |
NPN 1-kanalsomkopplare + analog strömutgång |
|
E |
PNP 1-kanalsomkopplare + analog spänningsutgång |
|
F |
PNP 1-kanalsomkopplare + analog strömutgång |
3.11 Specifikation av tryckströmbrytarkabel (för D-typ)
|
Koda |
Kabeldefinition |
|
L |
Förmonterad plug-in kabel, total längd: 2m |
|
M |
Förmonterad plug-in kabel, total längd: 0,3m |
|
Parameterobjekt |
Standardspecifikation |
|
Arbetsprincip |
Flerstegs diffusor venturi vakuumejektor, högeffektiv energibesparande struktur |
|
Max sugflöde (storlek 12A) |
100L/min (ANR) |
|
Standard tilluftstryck |
0,4 ~ 0,6 MPa |
|
Försörjning / Vakuumport |
One-touch passning: Φ6 Metrisk / Φ1/2" Imperial valfritt |
|
Avgasalternativ |
Standard ljuddämpare avgassystem; PR / PG / PN-port-typ centraliserat externt avgassystem tillval |
|
Nominell spolespänning |
DC24V / DC12V / DC6V; DC5V tillgänglig på anpassad begäran |
|
Elektriska inträdesmöjligheter |
G-genomföring / H‑L-formad plugg / M‑M-formad plugg; LN / MN kabelfri version för kundkabeldragning |
|
Vakuumdetektionsenhet |
Ingen detektering / GN-detektionsport (Rc1/8) / G lokal tryckmätare / D inbyggd vakuumtryckomkopplare |
|
Signalutgång |
NPN / PNP enkel-dubbel kanal switch utgång; analog spänning/strömutgång tillval |
|
Indikator & överspänningsskydd |
Inget skydd / S överspänningsskydd / Z-indikator+skydd / U-polaritetsfri indikator+skydd |
|
Jämförelseobjekt |
Ventillös typ ZL1-12A |
Med ventil typ ZL1‑12A‑K1... |
|
Integrerade ventiler |
Inga inbyggda ventiler, extern 3-vägs magnetventil krävs |
Integrerad tillförselventil + utlösningsventil (K1/K2/B1/B2-serien) |
|
Vakuumbrytningsmetod |
Styrs av extern ventil eller naturlig utlösning |
Omedelbart vakuumavbrott med inbyggd utlösningsventil för snabb avlämning av arbetsstycket |
|
Svarshastighet |
Beroende på extern ventil och rörledningslayout |
Snabbare integrerad respons för robotapplikationer med hög cykelhastighet |
|
Rörledningskomplexitet |
Kräver separata ventiler, kopplingar och filtertillbehör |
Mycket integrerat, minimalt rörarbete på plats |
|
Kostnad & Flexibilitet |
Lägsta kostnad, maximal systemdesignflexibilitet |
Högre integrationsnivå, föredragen för robot EOAT-sluteffektor |
|
Tryckdetektering |
Extern vakuumtryckvakt krävs |
Valfri inbyggd G-tryckmätare / D-vakuumtryckbrytare |
Lösning 1: Ventillös kostnadsoptimerad krets
AFC2000 icke-olja två-enhet luftkälla behandling → 3V110 3-vägs magnetventil → ZL1-12A ventillös vakuum ejektor → ZPT vakuum sugkopp
Lösning 2: Med ventil höghastighetsrobot Välj-och-placera krets
AR tryckregulator → ZL1‑12A‑K15MZ‑DAML (integrerad tillförselventil, frigöringsventil och vakuumtryckbrytare) → robot sluteffektor sugkopp, automatisk larmfunktion för saknat arbetsstycke stöds.
Lösning 3: Centraliserad luftförsörjningskrets för flera banker
AFC storflödesfri två-enhet → multipel ZL1 med ventil ejektorgrenrörsenhet → multi-sugkopp synkron materialplockning.
• Portstorlek: För standard PU6 / Φ6-slangar, välj no-mark metrisk port. För imperial Φ1/2" slangar, specificera imperial port tillsammans med inHg / psi tryckenhet.
• Uttömma: För en verkstadsmiljö med låg ljudnivå, behåll standardljuddämparavgaser. För utblåsning till angivet säkert område, använd PR / PG / PN-port-typ centraliserat avgasrör.
• Spänning: DC24V(kod 5) för hushållsautomationsutrustning; DC12V / DC6V för europeiska export- eller lågspänningsprojekt.
• Ventilkombination: K1 (N.C.-försörjning + N.C.-utlösning) för standard-höghastighets-plockning; K2 för kostnadsreduktion; B1/B2 för speciella, normalt öppna vakuumhållande arbetsförhållanden.
• Detekteringskrav: Välj D vakuumtryckvakt (NPN/PNP matchar PLC-ingångstyp) för PLC-larm för saknad del; G lokal tryckmätare för visuell inspektion på plats; GN-detektionsport för extern datainsamling från tredje part.
• Indikator och överspänningsskydd: Välj Z / U-version för skåpdiagnosindikering; S överspänningsskydd för fuktig och tuff arbetsmiljö.
• Manuell åsidosättning: Välj D push-turn locking manuell åsidosättning för frekvent driftsättning och felsökning, stöder låst kontinuerlig lufttillförsel.
• 3C elektronik PCB & chip höghastighets-plock-and-place-hantering
• Överföring av material med litiumjonbatterielektrodark
• Kartong och poröst material med stark kraftadsorption
• Kraftig robotplockning av glas och plåt
• Borttagning och urtagning av formsprutningsrobotdelar
• Applikation för att ta tag i förpackningar för livsmedelsbearbetning
• Logistiksortering av höghastighetsrobotsystem
• Använd INTE oljedimma FRL-enheter (AC / BC-serien med tre enheter) för vakuumejektorlufttillförsel. Smörjolja kommer att täppa till flerstegs diffusormunstycken, måste använda AFC icke-olja två-enhets luftkälla behandlingsenhet.
• Obligatoriskt installera ZFC inline vakuumfilter på uppströmssidan. Små flerstegsmunstycken är känsliga för damm; sugflödet kommer att försämras kraftigt när det är tilltäppt av partikelföroreningar.
• Håll slanglängden mellan ejektorn och sugkoppen så kort som möjligt för att garantera snabb vakuumuppbyggnad och stabil sugprestanda.
• Optimalt tilluftstryckområde 0,4~0,6MPa. Otillräckligt tryck leder till svagt sug; för högt tryck ökar tryckluftsförbrukningen.
• För modeller med ventil, välj Z/S/U-versioner med inbyggd överspänningsskyddskrets för att förlänga solenoidspolens livslängd inuti styrskåp.
• För PR / PG / PN centraliserade avgaskonfigurationer, bibehåll fria avgasrör, mottryck kommer att allvarligt försämra vakuumbyggande prestanda.
