ZL112-seriens flerstegs vakuumejektor

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH ZL112-serien är en integrerad flerstegs venturi-vakuumejektor som är fullt utbytbar mot SMC-likvärdiga modeller. Den har ultrahög vakuumgrad, stort sugflöde och drastiskt minskad luftförbrukning. Flera integrerade moduler som tillval finns tillgängliga, inklusive magnetventiler för tillförsel/utlösning, vakuumtrycksmätare, digital displaymätare och vakuumtryckvakt. Den fungerar som kärnvakuumenheten för automatiserade robotarmar och fixtursystem med flera sugkoppar.

Komplett modellkodningsregel Fullständig uppdelning

  1. Modellexempel med full ventilenhet: ZL112-□-□-K15MZ-□-DDNL

Serieklassificerings- och konfigurationsjämförelsetabell

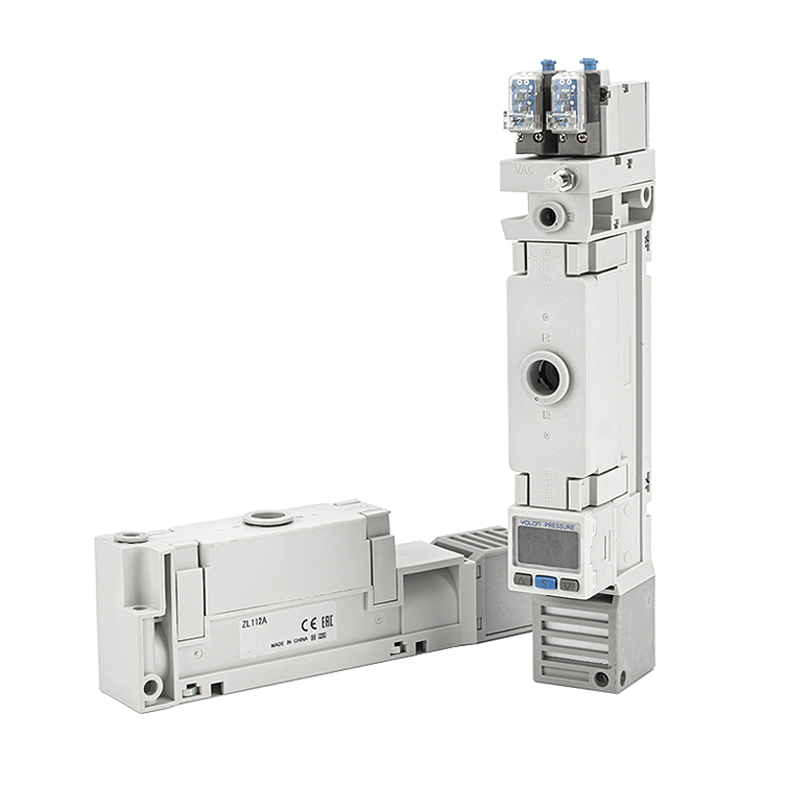

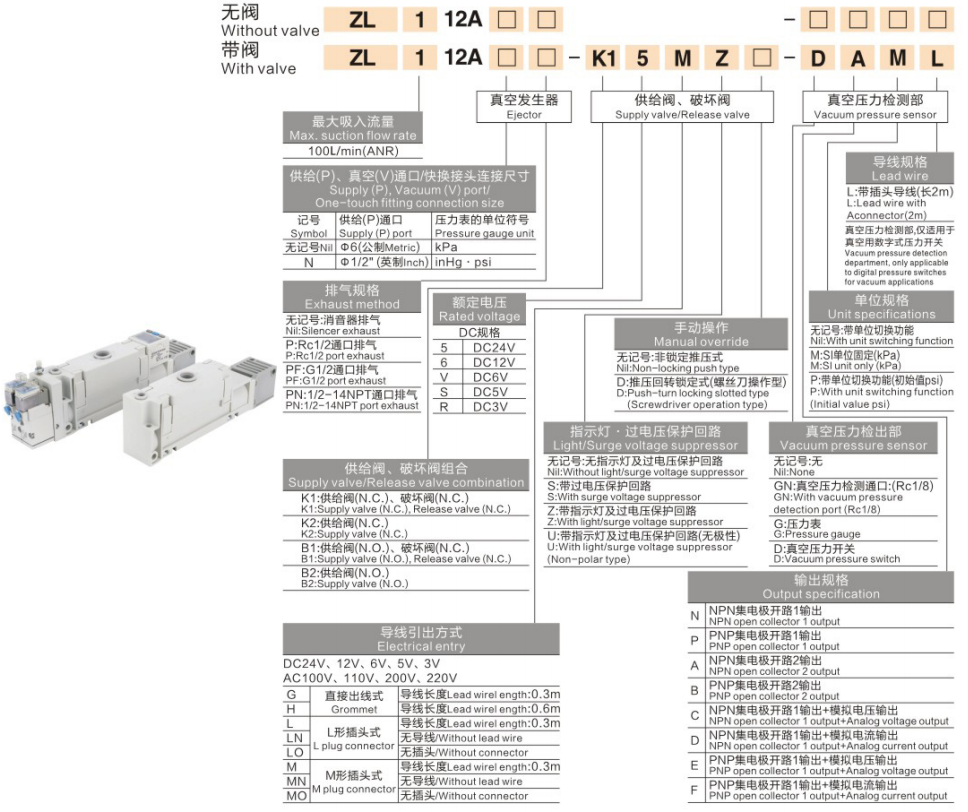

 1. Ny integrerad ZL112A-serie (uppgraderad multifunktionsversion)

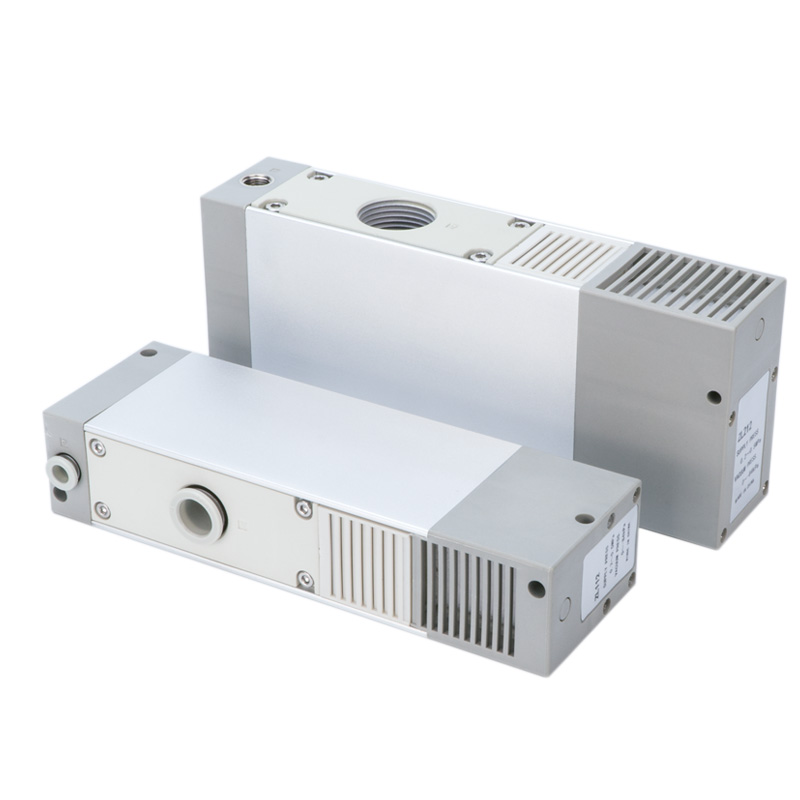

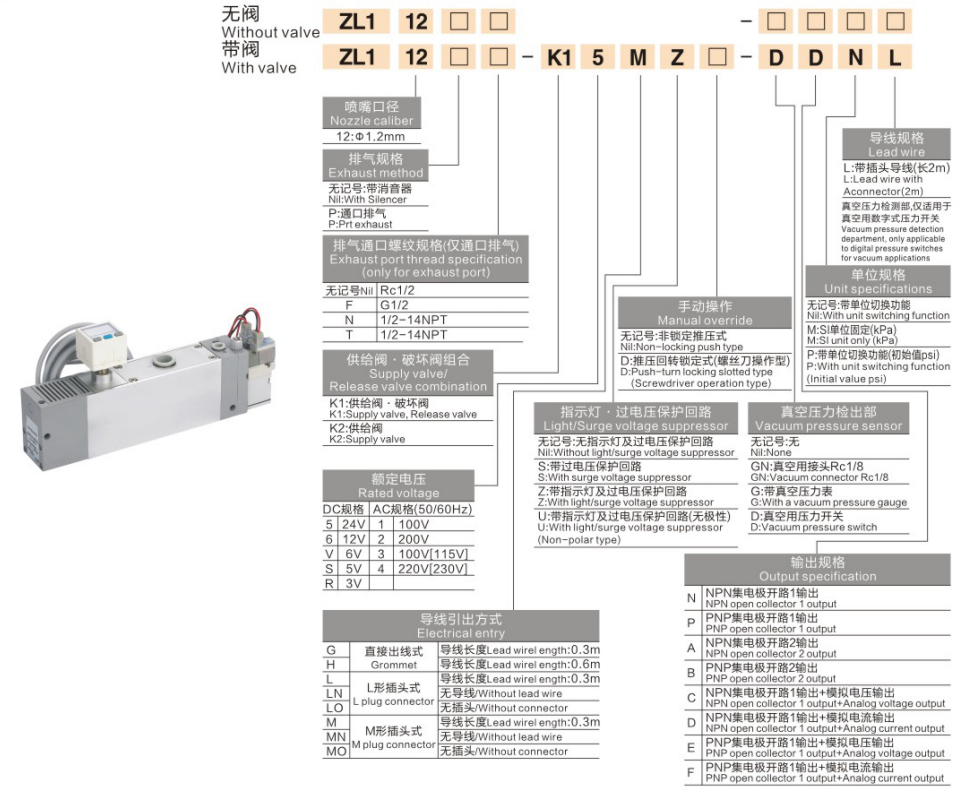

 2. Standardbas ZL112-serien (mekanisk/digital mätare tillval)

Kärnproduktens fördelar

  1. Flerstegs venturi energibesparande teknik

     -- Stabil vakuumgrad -88 ~ -92kPa, kraftfullt sugflöde; luftförbrukningen minskade med över 40 % jämfört med enstegs ejektorer, vilket kraftigt sänker verkstadens tryckluftskostnad.

  2. Mycket modulär integrerad allt-i-ett-design

     -- Valfri inbyggd tillförselmagnetventil, vakuumutlösningsventil, ljuddämpare, digital/mekanisk vakuummätare och tryckbrytare. Inga extra separata tillbehör krävs, vilket sparar utrymme i skåpet och förenklar kabeldragningen.

  3. Integrerad ljuddämpare med låg ljudnivå

     -- Inbyggd ljuddämparstruktur begränsar körljud ≤70dB(A), vänlig för kontinuerlig verkstadsdrift inomhus.

  4. Underhållsfri lång livslängd

     -- Noll inre rörliga mekaniska delar, motståndskraftig mot frekvent kontinuerlig cykling, stöder 24-timmars non-stop massproduktion.

  5. Centraliserad vakuumförsörjning med flera sugkoppar

     -- Lämplig för synkron adsorption med flera arbetsstationer med flera jigg, kompakt storlek tillåter direkt montering på robotarmseffektorn för att förkorta vakuumrörledningens svarstid.

Typiska industriella tillämpningsscenarier

     -- Automatiserade robotgripare, hantering av sugfixtur med flera hålrum

     -- 3C-elektronik, glaspanel, plåt, vakuumplockning och placering av porösa arbetsstycken

     -- Vakuumöverföringsutrustning för förpackning, tryckning och livsmedelsindustrin

     -- Läckagebenägna arbetsstycken och produktionslinjer som kräver stort stabilt vakuumflöde

Steg-för-steg snabbvalsguide

  1. Bekräfta kravet på automatisk vakuumkontroll

     -- Endast vakuumgenerering utan automatisk avblåsning: Välj grundläggande ZL112A / ZL112 bar modell (extern ventil behövs)

     -- Automatisk sug + snabb vakuumavblåsning rekommenderas: K1 dubbelventilvariant

     -- Kostnadsprioritet endast enkelt sug: K2 enkelmatningsventil variant

  2. Bekräfta kravet på vakuumövervakningssignal

     -- PLC-tröskelåterkoppling krävs: Välj modell DNL (NPN) / DPL (PNP) vakuumtryckbrytare

     -- Lokal visuell tryckavläsning krävs: D digital displaymätare eller G mekanisk analog mätare

  3. Bekräfta kravet på avgaslayout

     -- Standard bullerkontroll inomhus: Standardversion med inbyggd ljuddämpare (tom avgaskod)

     -- Högflöde / centraliserad huvudavgasrörledning: P-portad avgasvariant

Sammanfattning av en mening

     SOLH ZL112 flerstegs venturi vakuumejektor levererar -88~-92kPa högvakuum med 40% lägre luftförbrukning, stöder dubbla/enkla inbyggda magnetventiler, digital/mekanisk vakuummätare och NPN/PNP tryckomkopplaralternativ, den integrerade kompakta vakuummodulen för automatiska flersugkoppssystem.
