AC Series pneumatisk FRL två-enhetskombination

AC Series pneumatisk FRL-kombination med två enheter | AF+AR Air Filter & Regulator Integrated Air Source Treatment Unit

Märke: SOLIH by Richge Technology | Standard industriell pneumatisk luftbehandlingsenhet

1. Produktöversikt

     SOLIH AC-serien är enstandard integrerad två-enhets pneumatisk luftbehandlingskombo, som kombinerar AF-luftfilter och AR-tryckregulator i en modulär enhet. Den fullbordar professionell tryckluftsrening och stabil tryckreglering i en enda installation, tar effektivt bort fukt, damm och partikelformiga föroreningar samtidigt som systemets arbetstryck upprätthålls. Med integrerad struktur, platsbesparande installation och enkelt underhåll, är det den mest vanliga standardkonfigurationen för automatiserad pneumatisk utrustning, perfekt lämpad för front-end luftkonditionering av kompressorer och olika pneumatiska ställdon.

2. Produktpositionering

  AC Two-Unit Combo = AF vatten- och dammfiltrering + AR-tryckstabilisering och -reduktion

     Installerad i den bakre änden av luftkompressorer för rening av primär luftkälla och exakt tryckkontroll. Det är den universella standardenheten för pneumatiska system för industriell automation, som ofta används i oljefri ren utrustning och allmänna scenarier för stabilisering av pneumatiska kretsar.

3. Full seriemodell och flödesgrad

4. Grundläggande tekniska specifikationer

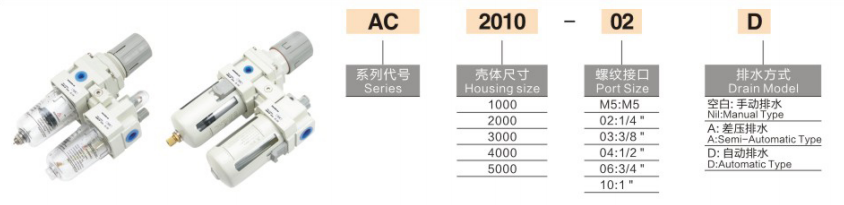

5. Modellkodningsregler och förklaring

     • AC2010-02: 2-enhets luftkälla, 2000 storlek, Rc1/4 port, standard manuell dränering

     • AC4010-04D: 2-enhets luftkälla, storlek 4000, Rc1/2-port, automatisk dränering

     • AC3010-03G: 2-enhetskombo med högprecisionstryckmätare

  Suffix Definition

     • Inget suffix: Manuell avtappning (kostnadseffektiv standardtyp)

     • -D: Automatisk tömning (för utrustning för kontinuerlig drift under 24 timmar)

     • -G: Utrustad med tryckmätare för visuell tryckjustering

6. Strukturella egenskaper & produktfördelar

     • Integrerad modulär design: Integrerad filter- och regulatorstruktur förverkligar installation och demontering i ett stycke, vilket avsevärt sparar rörledningsutrymme och förenklar layout på plats och dagligt underhåll.

     • Effektiv vattenseparering och lång livslängd: Centrifugalvirvelseparation i frontsteg tar bort stor vattendimma och föroreningar effektivt, vilket minskar belastningen på filterelementet och förlänger livslängden för 5 μm precisionsfilterelementet.

     • Stabil tryckutgång och snabb respons: Tryckreglerande struktur av överflödestyp säkerställer känslig tryckrespons och stabilt nedströmstryck, vilket effektivt undviker tryckfluktuationer under utrustningens drift.

     • Självlåsande struktur mot felfunktion: Vreds självlåsande tryckregleringsdesign förhindrar tryckavdrift orsakad av utrustningsvibrationer eller oavsiktlig beröring, vilket säkerställer långsiktigt stabila pneumatiska systemparametrar.

     • Visuell vattennivåövervakning: Genomskinlig PC-vattenkopp med skyddande lock förverkligar visuell observation av vattennivån i realtid och undviker överdriven vattenansamling som påverkar filtreringskvaliteten och nedströms komponenter.

     • Gratis uppgradering och expansion: Standard modulärt gränssnitt stöder direkt skarvning med AL-oljemister, snabb uppgradering till en komplett FRL-enhet med tre enheter för smorda pneumatiska kretsar.

7. Typiska tillämpningsscenarier

     • Automation industriell utrustning: Luftförbehandling för automatiserade maskiner, verktygsmaskiner, robotarmar och precisionsautomationsproduktionslinjer.

     • Rörledningsutrustning för lätt industri: Stabil rening för elektronik, förpackningar, tryck, textil och pneumatiska system för löpande band.

     • Pneumatiskt komponentskydd: Front-end filtrering och tryckstabilisering för cylindrar, magnetventiler och pneumatiska verktyg för att minska slitage och felfrekvens.

     • Centraliserad bearbetning av luftkällor: Primär luftrening och tryckreglering för fabriksverkstadens huvudluftledningar för att förbättra den övergripande luftkvaliteten.

8. Riktlinjer för dagligt underhåll

     • Regelbunden dränering: Töm ackumulerat vatten i koppen regelbundet för att säkerställa att vattennivån är under varningslinjen och förhindra att flytande vatten kommer in i nedströmskretsen.

     • Byte av filterelement i rätt tid: Byt ut filterelementet omedelbart om differenstrycket stiger avsevärt; regelbundet byte var 6–12:e månad för att bibehålla optimal filtreringsprestanda.

     • Standardinstallation: Installera vertikalt strikt efter luftflödespilen på kroppen för att säkerställa normal vattenavskiljning och tryckregleringseffektivitet.

9. Instruktioner för val av två enheter och tre enheter för FRL

     • AC två-enhet (filter + regulator): Lämplig föroljefri och ren pneumatisk utrustning, såsom elektronisk precisionsutrustning, vakuumsystem och oljefria cylindrar.

     • AC tre-enhet (filter + regulator + smörjmedel): Lämplig för konventionella pneumatiska cylindrar, pneumatiska motorer och rörliga pneumatiska komponenter som kräver oljesmörjning.

Sammanfattning av en mening

     SOLIH AC-seriens tvåenhetskombination integrerar högeffektiv luftfiltrering och exakt tryckstabilisering, med modulär installation, antiavdriftstryckreglering och visuell vattennivåövervakning, vilket är den mest kostnadseffektiva och allmänt tillämpliga standardlösningen för luftbehandling för industriella automatiserade pneumatiska system.
