AC Series FRL-kombination med tre enheter

AC Series FRL tre-enhetskombination | AF+AR+AL Pneumatic Air Source Treatment Triple Assembly

Märke: SOLIH by Richge Technology | Standard industriell FRL pneumatisk serviceenhet

1. Produktöversikt & definition

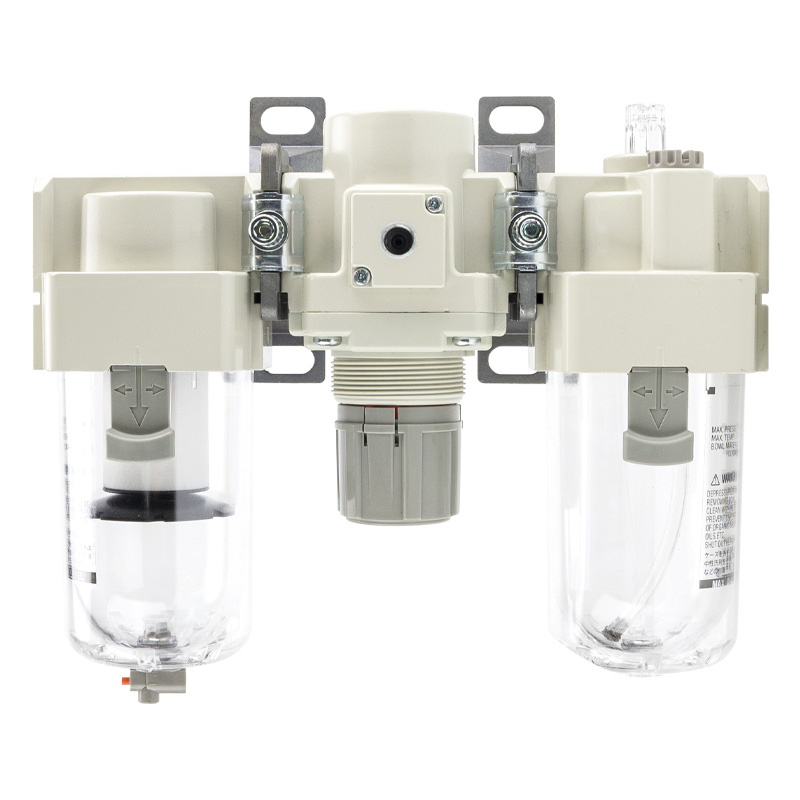

     SOLIH AC-serienFRL-kombo med tre enheter är en standard komplett pneumatisk luftbehandlingsenhet, bestående av enAF luftfilter + AR tryckregulator + AL luftsmörjare. Den fullbordar den pneumatiska luftbehandlingen i hela processen: förorenings- och fuktfiltrering, stabil tryckreglering och exakt mikrooljesmörjning i en modulär enhet. Det ger ett omfattande skydd för nedströms pneumatiska komponenter såsom cylindrar, magnetventiler och pneumatiska motorer, vilket effektivt minskar komponentslitage, undviker stoppfel och förlänger livslängden för hela det pneumatiska systemet. Det är den mest standardiserade och väsentliga kärnenheten för traditionella smorda pneumatiska kretsar.

2. Full serie modell & specifikationstabell

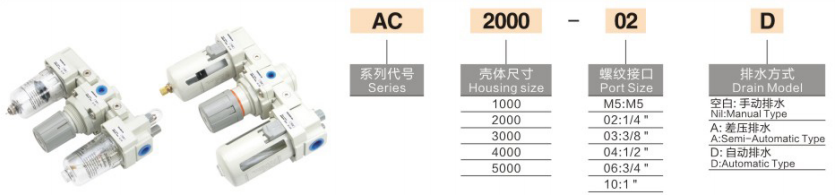

  Definition av suffixkod

     • -D: Automatisk dräneringsfunktion (ingen manuell vattentömning krävs)

     • -G: Utrustad med högprecisionstryckmätare

  Modellexempel: AC4000-04D → 1/2 tum portstorlek, standard FRL tre-enhet med automatisk dräneringsfunktion

3. Tekniska kärnparametrar

4. Strukturella egenskaper & produktfördelar

     • Integrerad modulär struktur: Standard skarvad modulär design ger snabb installation, demontering och utbyte. Varje enhet kan underhållas självständigt, vilket avsevärt minskar underhållssvårigheter på plats och ersättningskostnader.

     • Högeffektiv cyklonvattenseparation: Filtret har en centrifugal virvelvattenborttagningsstruktur, som snabbt separerar flytande vatten och stora partiklar i luften, skyddar precisionsfilterelementet och förbättrar den totala luftreningseffektiviteten.

     • Bräddtyp Stabil tryckreglering: Tryckregulatorn antar överströmningsspänningsstabiliserande struktur med snabb respons och stabil tryckutgång, vilket effektivt undviker tryckdrift och fluktuationer orsakade av flödesförändringar eller utrustningsvibrationer.

     • Vred självlåsande justering: Självlåsande tryckreglerande rattdesign förhindrar tryckparameterändring orsakad av oavsiktlig beröring eller långvarig vibration, vilket säkerställer långsiktig stabil drift av det pneumatiska systemet.

     • Visuell design för olja och vattennivå: Transparent PC-kopp med säkerhetsskydd möjliggör observation i realtid av filtervattennivån och smörjoljans nivå, vilket underlättar snabb dränering och oljepåfyllning.

     • Oberoende utbytbara förbrukningsvaror: Filterelement och smörjkärna kan bytas separat utan att ersätta hela uppsättningen av enheter, vilket sänker de långsiktiga driftskostnaderna.

5. Standardluftkretsarbetsflöde

  Luftkompressor → AC FRL tre-enhet → magnetventil → pneumatisk cylinder / pneumatisk ställdon

     Den tre-enheten utför steg-för-steg luftbehandling: filtrering av fukt och föroreningar → stabilisera ingångstrycket → finfördelning av smörjolja, vilket ger ren, stabil och smord luftkälla för terminala pneumatiska komponenter.

6. Typiska tillämpningsscenarier

     • Industriell automationsutrustning: Luftförbehandling för automatiska verktygsmaskiner, manipulatorer och automatiserade produktionslinjer.

     • Tillverkningslinjer för lätt industri: Stabil lufttillförsel för förpacknings-, tryck-, textil- och elektronisk bearbetningsutrustning.

     • Smörjda pneumatiska komponenter: Speciell luftbehandling för teleskopcylindrar, pneumatiska gripdon och pneumatiska motorer som kräver oljesmörjning.

     • Verkstadscentraliserat luftkällsystem: Sekundär rening och tryckstabilisering för luftkompressorns huvudrörledning för att förbättra den övergripande stabiliteten i det pneumatiska systemet.

7. Valguide: Två-enheter VS tre-enheter

8. Dagliga underhållsinstruktioner

     • Töm vattnet regelbundet för att säkerställa att vattennivån i filterkoppen är under varningslinjen.

     • Byt ut filterelementet i tid när lufttrycksskillnaden ökar tydligt eller efter 6–12 månaders konventionell användning.

     • Installera vertikalt strikt enligt luftflödespilen på ventilhuset för att säkerställa normal behandlingseffektivitet.

     • Kontrollera oljedimmans finfördelningsstatus regelbundet för att säkerställa jämn smörjning av terminalkomponenterna.

Sammanfattning av en mening

     SOLIH AC-serien FRL-kombo med tre enheter integrerar filtrerings-, tryckstabiliserings- och mikrosmörjningsfunktioner, med modulär installation, stabil tryckutgång och visuell olje-vattenövervakning, vilket är den standard och mest använda luftbehandlingslösningen för konventionella smorda pneumatiska automationssystem.
