AF800 / AF900-serien med hög kapacitet högflödesluftfilter

Stämpla:SOLH från Richge Technology

Produktöversikt

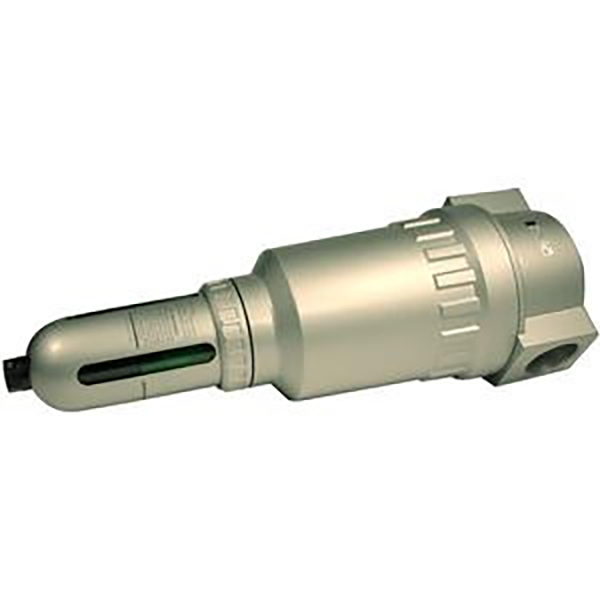

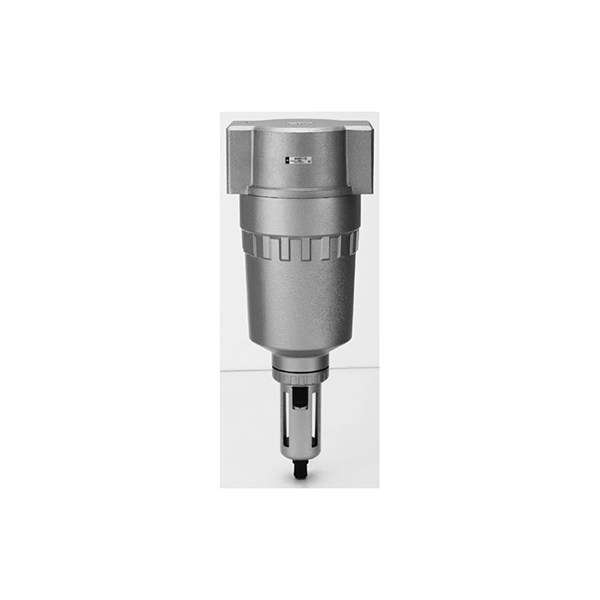

     SOLH AF800 och AF900 är industriella luftfilter med stor kaliber och hög kapacitet för huvudrörledningar, fullt dimension och prestanda utbytbara med SMC original AF800/AF900. Designad för luftkompressorns huvudluftkälla, centraliserad lufttillförsel för hela produktionslinjen och pneumatiska högflödessystem med flera ventiler. Till skillnad från små delade luftserviceenheter AF200/300/400 har de överdimensionerad flödeskanal, ultrahögt behandlingsflöde och vattenuppsamlingsskål med stor kapacitet.

     Den separerar kondenserat vatten, rost och dammföroreningar centrifugalt inuti tryckluft, vilket helt skyddar nedströms magnetventiler, cylindrar, vakuumejektorer och stora pneumatiska ställdon, vilket kraftigt minskar felfrekvensen för hela den pneumatiska ledningen.

Två kompletta specifikationer:

   1.  AF800: Medium stort flöde, port G1¼ / G1½ (1,25 / 1,5 tum)

   2.  AF900: Extra stort huvudledningsfilter, port G2 (2 tum)

     Valfria tillbehör: Manuell avtappning / flytande automatisk dränering, flergradigt filterelement, transparent PC-skål / explosionssäker metallskål. Allmänt matchad med verktygsmaskiner, produktionslinjer för litiumbatterier, målningsverkstäder och komplett kemisk utrustning med krav på luftkällor med hög effekt.

Komplett modellkodningsregel

   Fullständig beställningskod format: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Seriekod för högflödesluftfilter med stor kapacitet

    2. F12 / F16 / F20: Portstorlek

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Mittsuffix: Avloppstyp

     -- Blank: Standard manuell dränering

     -- AD47: NC normalt stängd float auto dränering (för PC-skål, inget luftläckage efter avstängning av utrustning)

     -- AD48-6: INGEN automatisk dränering av normalt öppet flytande (för nylonmetallskål, kontinuerlig automatisk dränering)

   4. Slutsuffix: Alternativ för vattenskålsmaterial

     -- Blank: Standard genomskinlig PC-skål + metallskydd mot kollisioner

     -- M: Rostsäker metallskål med vätskenivåobservationsfönster (för dammiga, oljiga, tuffa utomhusmiljöer)

     -- MG: Metallskål med inbyggd vätskenivåmätare för fjärrövervakning av vattenvolymen

   5. Filterelementets precision kan anpassas:

     -- Standard 5μm; valfritt 2μm hög precision, 10/20/40/70/100μm grovfilter

Universal Core Teknisk specifikationstabell

Arbetsprincip för intern struktur och filtrering

  1. Steg 1: Centrifugalvattensepareringsguidestruktur

     -- Luftflödet roterar med hög hastighet längs tangentriktningen; centrifugalkraften kastar flytande kondenserat vatten, oljedroppar och stora rostpartiklar till skålens innervägg, som sätter sig till botten genom gravitationen. Över 95 % flytande föroreningar är förseparerade för att minska filterelementbelastningen och förlänga utbytescykeln.

  2. Steg 2: Flerskiktsfiberfilterelement

     -- Tryckluft efter centrifugal dehydrering passerar genom flerskiktsfiberfilterpatron för att fånga upp litet fast damm och fina oljeaerosolpartiklar. 2μm högprecisionsversionen ger en ultraren luftkälla för precisionsproportionella ventiler och vakuumkretsar.

  3. Vattenstänksbaffelvägg inbyggd ovanför skålen

     --  Isolerar sedimenterat vatten i botten för att undvika sekundärt medryckning av flytande vatten genom luftflöde in i ren luftledning.

  4. Löstagbar vattenskål + avloppsenhet

     Dräneringsventil integrerad i botten med två dräneringslösningar:

     -- Manuell dränering: Tryck på den nedre knappen för att tömma ackumulerat vatten manuellt

     -- Float auto dränering: Float stiger när vattnet når tröskeln för att öppna dräneringen automatiskt, obevakad drift för kontinuerliga produktionslinjer

   5. Huvudkropp av hårdanodiserad aluminiumlegering

     -- Stor rak flödeskanal med ultralågt luftflödesmotstånd, stabil lufttillförsel utan tydligt tryckfall under fullt

     -- storflödesbelastning; anti-olja och anti-korrosion ytbehandling.

Valfria tillbehör och materialvalsguide

   1. Tre vattenskålsalternativ

   1.1 Standard genomskinlig PC-skål (fabriksinställning)

     -- Fördel: Visuell observation av vattennivån i realtid, utrustad med metallhölje för att förhindra kollisionsbrott av verkstadsjärnskrot. Lämplig för torra inomhus vanliga automatiserade produktionslinjer.

   1,2 skyddsskål i nylonmetall (suffix M)

     -- Fördel: Hög slagtålighet, skärvätska och UV väderbeständighet, ingen risk för spröd sprickbildning. Idealisk för dammig oljig målning och hårda arbetsförhållanden för verktygsmaskiner.

   1.3 Metallskål med vätskenivåmätare (suffix MG)

     -- Externt observationsfönster på metallkropp, läsbar vattenvolym för ljusavskärmade slutna explosionssäkra miljöer, föredraget för kemiska och explosionssäkra verkstäder.

   2. Jämförelsetabell för modeller med två autoavlopp

  3. Filterelement Precision Selection Guide

     -- 5μm standardfilter: Universal för de flesta verktygsmaskiner, cylindrar och magnetventiler, bästa kostnadsprestanda

     -- 2μm högprecisionsfilter: Vakuumejektorer, precisionsproportionella regulatorer, renluftskretsar för 3C-elektronikproduktionslinjer

     -- 10~100μm grovfilter: Primärt förfilter vid luftkompressorns utlopp för att skydda nedströms precisionsluftkällkomponenter

Kärnproduktens konkurrensfördelar

   1. Stort hål ultralågt flödesmotstånd

     -- 1,25/1,5/2 tum rakt igenom ventilhus med mycket större flödestvärsnitt än små AF-serier. Minimal tryckdämpning under synkron verkan av flercylindriga och flerventilsöar, stabil uteffekt för all utrustning.

   2. Stor vattenlagringskammare

     -- 45 cm³ stor volymskål minskar frekvent dränering, perfekt för centraliserad filtrering vid luftkompressorns huvudrörledning.

  3. Full täckning för tuffa arbetsförhållanden

     -- Fritt urval av genomskinlig PC / metall explosionssäker skål, användbar för inomhus, utomhus, målning dammiga och kemiska explosionssäkra miljöer.

  4. Matchad komplett helhetslösning för luftkälla

     -- Kan kombineras med AR800/AR900 stort flödestryckregulator och AL800/AL900 oljedimsmörjare för att bilda AFC två-enhet / AC tre-enhet stor kapacitet luftservice aggregat, komplett huvudluftkälla behandlingsenhet.

  5. Fullständigt utbytbar med importerade märken

     -- Konsekvent monteringsdimension, gängspecifikation och filterelementstorlek med internationella vanliga varumärken. Direkt ersättning för renovering av luftkompressorns huvudledning utan att ändra rörledningar eller konsoler.

  6. Lågt underhåll och lång livslängd

     -- Centrifugal förseparation saktar ned hastigheten för förorening av filterelement; filterpatron kan tas isär, rengöras och återanvändas för att minska kostnaden för utbyte av förbrukningsvaror.

Kompletta standardlösningar för matchning av luftkällor

  1. Lösning 1: Heavy Duty produktionslinje Huvudluftkälla 3-enhetsenhet

     -- Luftkompressorutlopp → AF900-F20 Filter + AR900 Regulator + AL900 Smörjdon (AC900 tredelad enhet) → PA nylon huvudrörledningsgren → 4V ventilöar, MSQ roterande bordscylindrar, 4F fot manöverkonsoler vid varje station

  2. Lösning 2: Oljefri två-enhetsenhet för explosionssäkra litiumbatterier och målningsverkstäder

     -- Luftkompressorns huvudrörledning → AF800-F16 metallskålsfilter + AR800 regulator (AFC800 två-enhet, ta bort smörjmedel) → 50-VFE/50-VPE explosionssäkra magnetventiler + ZU-vakuumejektorgripstationer

  3. Lösning 3: Centraliserad lufttillförsel för små verktygsmaskiner

     -- AF800-F12 (G1¼) högflödesfilter → Flervägs PU/PA huvudrörledning som förser flera verktygsmaskiner med 3F fotventiler, SC standardcylindrar och C110 luftblåspistoler

Typiska industriella tillämpningsscenarier

     -- Stora CNC-verktygsmaskiner, tung stämplings- och nitutrustning huvudluftkälla

     -- Beläggning av litiumbatteri, explosionssäkra automatiserade produktionslinjer för cellsammansättning

     -- Bilmålning av kompletta fordon, explosionssäkra verkstäder för bläck och damm

     -- Stora förpackningslinjer, logistiksortering centraliserad luftförsörjning med flera stationer

     -- Kemisk pipeline ventil automatisk styrning, olja & gas stöder komplett pneumatisk utrustning

     -- Primärt förfilter vid luftkompressorrummets värdinlopp för att skydda nedströms precisionsluftkällkomponenter

Anmärkningar om urval och driftspecifikation

  1. Flödesvalsregel

     -- Om den totala luftförbrukningen för cylindrar och ventilöar på en enda rörledning överstiger 6000 L/min, måste AF800 väljas; över 12000 L/min välj AF900. Liten AF200/300 klarar inte högt flöde, vilket orsakar kraftigt tryckfall och otillräcklig cylindertryck.

  2. Skålval röd linje

     -- Målning, skärvätske oljig miljö, utomhus utomhus och explosionssäkra områden är förbjudna från att använda standard PC transparent skål. Måste byta till M/MG metallversion för att undvika säkerhetsrisker orsakade av sprickor och vattenläckage efter kollisionen.

  3. Obligatorisk regel för vakuumkretsar

     -- Vakuumgripande produktionslinjer använder endast AFC-enhet med två enheter (utan smörjmedel). AL oljedimsmörjare kan inte seriekopplas, för att förhindra att smörjolja blockerar munstycken på ZU/ZB vakuumejektorer.

  4. Installationsriktning Standard

     -- IN/UT luftflödespil tryckt på toppen av ventilhuset, installera strikt enligt pilens luftinloppsriktning; vattenskålen måste vara vänd vertikalt nedåt för att säkerställa normal sättning och uppsamling av kondensvatten.

  5. Krav på underhållscykeln

     -- PC-skål: Kontrollera ackumulerat vatten dagligen; auto dräneringsmodell inspektera flottörstopp varje vecka

     -- 5μm standardfilterelement: Rengör var 30:e dag, byt ut var 15:e dag under kraftiga dammförhållanden

     -- 2μm högprecisionsfilterelement: Byt ut var 15:e dag

     -- Före underhåll: Stäng den främre HSV manuella avstängningsventilen, släpp ut resterande tryck i rörledningen innan du tar bort skålen och filterpatronen

Sammanfattning av en mening

     SOLH AF800/AF900 huvudrörledningsluftfilter med stor kapacitet antar centrifugal förseparationsstruktur med 12000~20000 L/min ultrahögt flöde, valfri automatisk flyttömning och transparent/metallexplosionssäker vattenskål, matchande AR/AL800/900 för att bilda kompletta luftseparations- och föroreningsutrustning med stor hål för luftkompressorer, huvudkompressorer och föroreningar litiumbatteri, målning och tunga verktygsmaskiner centraliserade luftförsörjningssystem.
