Pneumatisk smörjanordning i AL-serien

Pneumatisk smörjanordning i AL-serien | SOLIH Micro-Mist Air Line Lubrication Unit

Broch: SOLH av Richge Technology | Modulär pneumatisk oljedimsmörjare för FRL-montering

1. Produktöversikt

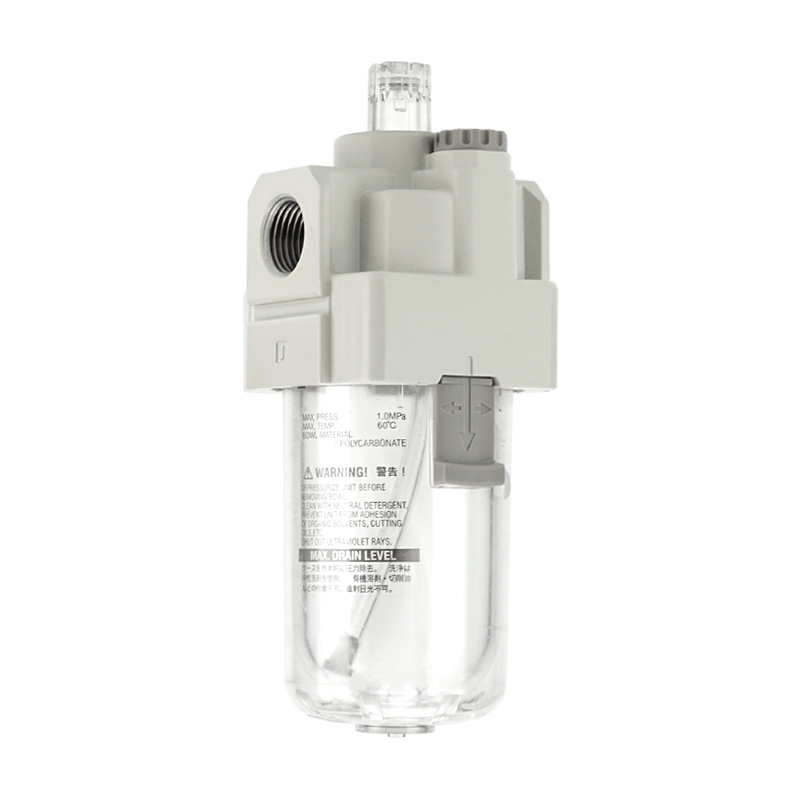

     SOLIH AL-seriens pneumatiska smörjanordning är en dedikerad oljetillförselanordning för mikrovolymer för pneumatiska system. Den monteras ihop med AF-luftfilter och AR-tryckregulator för att bilda en komplett AC-serie FRL-kombo med tre enheter. Den levererar kontinuerlig fin oljedimma till cylindrar, magnetventiler och pneumatiska motorer, vilket minskar mekanisk friktion och slitage och förlänger effektivt livslängden för nedströms pneumatiska komponenter.

2. Allmänna tekniska specifikationer

3. Modell & portstorleksområde

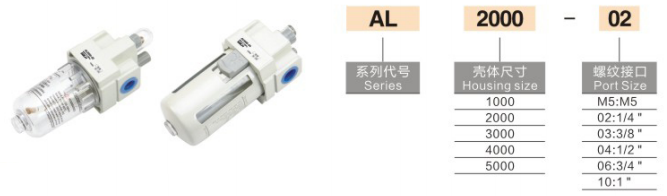

  Modellkod Förklaring och exempel

     • AL2000-02: Smörjdon, serie 2000, Rc1/4" port

     • AL4000-04: Smörjdon, serie 4000, Rc1/2" port

4. Strukturella egenskaper och fördelar

     • Fin mikrodimmautgång: Liten oljedimma partikelstorlek säkerställer jämn smörjning över pneumatiska komponenter utan överdrivet oljespill.

     • Toppmonterad justeringsknapp: Steglös justering av oljedropphastigheten för att matcha olika smörjkrav för olika pneumatisk utrustning.

     • Forcerad oljematande struktur: Stabil och oavbruten oljetillförsel även under driftförhållanden med lågt flöde.

     • Transparent PC-oljeskål med skyddskåpa: Direkt visuell inspektion av inre oljenivå för bekväm påfyllning.

     • Modulär skarvningsstruktur: Kan monteras direkt efter AR-tryckregulator för att montera ett komplett FRL-system med tre enheter.

5. Typiska tillämpningsscenarier

     • Smörjning för pneumatiska cylindrar, magnetventiler, pneumatiska motorer och pneumatiska gripdon

     • Förlängning av livslängden för höghastighets- och högfrekventa pneumatiska komponenter för cykling

     • Luftsmörjning för verktygsmaskiner, automationsproduktionslinjer och förpackningsmaskiner

     • Notera: Ej tillämpligt för oljefria rena miljöer som livsmedels- och medicinsk utrustning.

6. Riktlinjer för drift och underhåll

     • Använd dedikerad pneumatisk olja ISO VG32 för normal drift.

     • Håll oljenivån mellan 1/3 och 2/3 av oljeskålens kapacitet.

     • Stäng av oljetillförseln före långvarig avstängning för att förhindra kvarvarande oljeansamling inuti rörledningarna.

     • Inspektera oljekvaliteten regelbundet för att undvika emulgering och försämring av oljan.

7. Standard FRL-luftkrets med tre enheter

  AF-luftfilter → AR-tryckregulator → AL-smörjare → pneumatiskt ställdon
