AW-seriens filterregulator

AW-seriens filterregulator | SOLIH integrerad tryckluftsfiltrerings- och tryckreducerande enhet

Märke: SOLH by Richge Technology | Allt-i-ett pneumatisk luftbehandlingsenhet

1. Produktöversikt

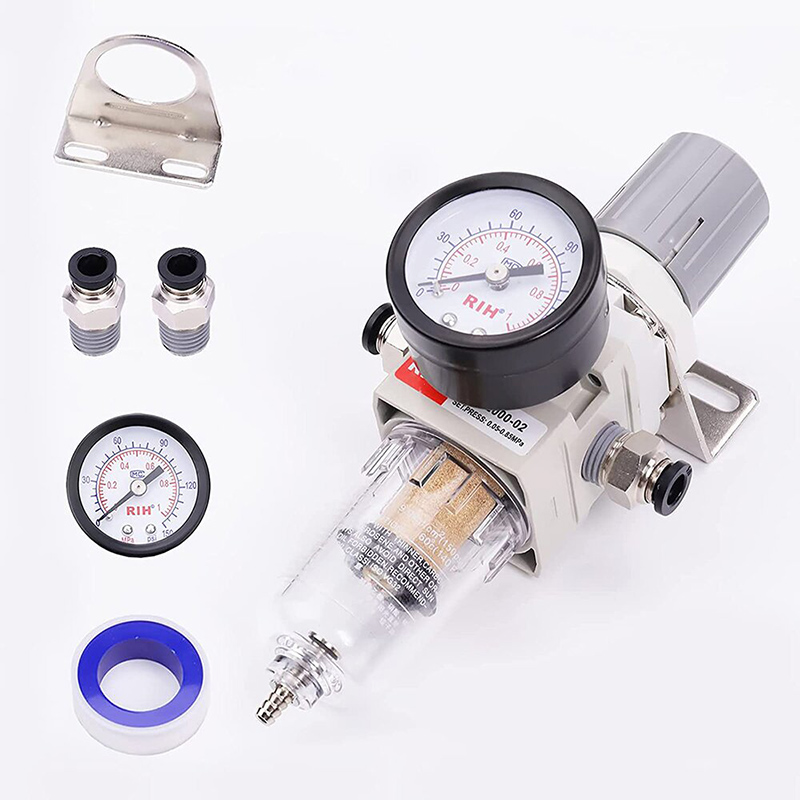

     SOLIH AW-seriens filterregulator är en allt-i-ett luftbehandlingsenhet som integrerar luftfiltrerings- och tryckregleringsfunktioner. Den utför primär luftrening och tryckstabilisering direkt efter luftkompressorer, vilket fungerar som ett utrymmesbesparande alternativ till separata AF-filter plus AR-regulatorenheter. Kompakt konstruktion förenklar installationen på fältet och minskar det totala fotavtrycket av det pneumatiska systemet.

2. Allmänna tekniska specifikationer

3. Modell & portstorleksområde

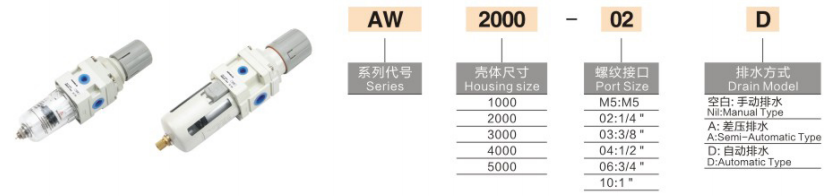

  Modelllkod Förklaring och exempel

     • AW2000-02: Filterregulator, serie 2000, Rc1/4", manuell avtappning

     • AW4000-04D: Filterregulator, serie 4000, Rc1/2", automatisk dränering

     • AW3000-03G: Filterregulator försedd med tryckmätare

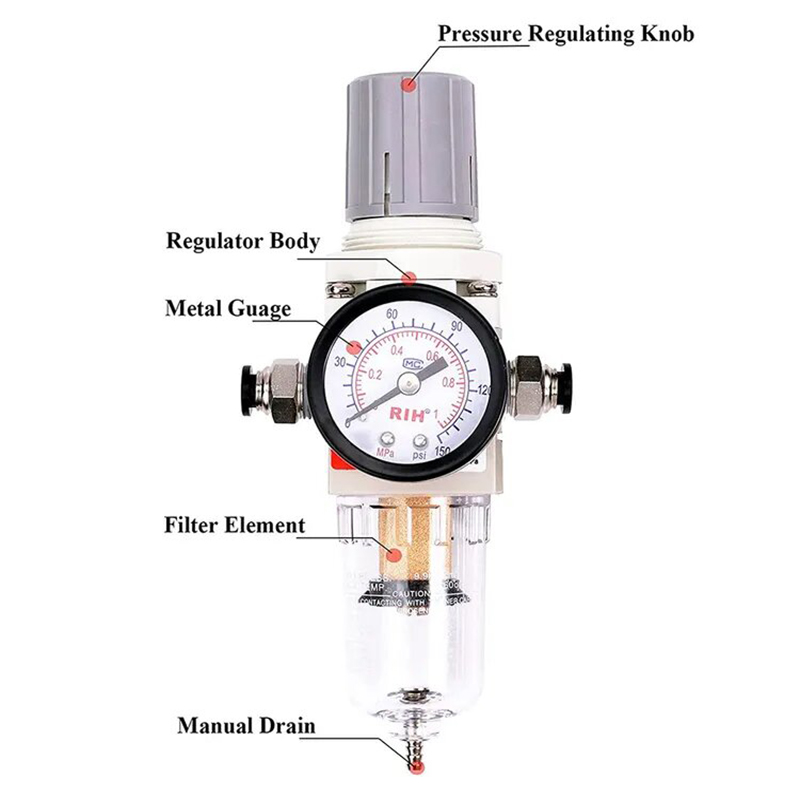

4. Strukturella egenskaper och fördelar

     • Integrerad design i ett stycke: Filterskål och tryckregulator är kombinerade till en enhet för enklare installation och färre anslutningspunkter.

     • Cyklonvattenseparation: Centrifugal virvling tar bort flytande vatten innan luft passerar genom filterpatronen, vilket effektivt förlänger filterelementets livslängd.

     • Dra-för-att-justera & tryck-för-lås-ratten: Dra upp vredet för att justera trycket; tryck ned till låst läge, vilket förhindrar oavsiktlig tryckförändring orsakad av vibrationer eller oavsiktlig beröring.

     • Inbyggd port för tryckmätare: Direkt monteringsport för tryckmätare utan extra adaptrar.

     • Transparent PC-skål med skyddskåpa: Visuell observation i realtid av vattennivån inuti filterskålen.

     • Modulär skarvkompatibilitet: Kan monteras direkt med AL-seriens smörjanordning för att bygga en komplett AC-serie FRL-kombo med tre enheter.

5. Typiska tillämpningsscenarier

     • Primär luftrening och tryckstabilisering för automationsutrustning, verktygsmaskiner och produktionslinjer

     • Front-end luftbehandling för sprututrustning, pneumatiska verktyg, magnetventiler och cylindrar

     • Centraliserad tryckreglering & rening för verkstadens huvudledningar och luftkompressoruttag

6. Riktlinjer för underhåll

     • Töm kondensat regelbundet; håll vattennivån under varningslinjen.

     • Byt ut filterelementet när tryckfallet stiger tydligt eller efter 6–12 månaders normal drift.

     • Montera vertikalt; rikta in kroppens luftflödespil med faktiska luftflödesriktningen.

7. Rekommenderade luftkretskombinationer

     • Standard smord krets: AW-filterregulator → AL-smörjare → pneumatiskt ställdon

     • Oljefri rengöringskrets: AW-filterregulator (utan AL-smörjare) → pneumatiskt ställdon
