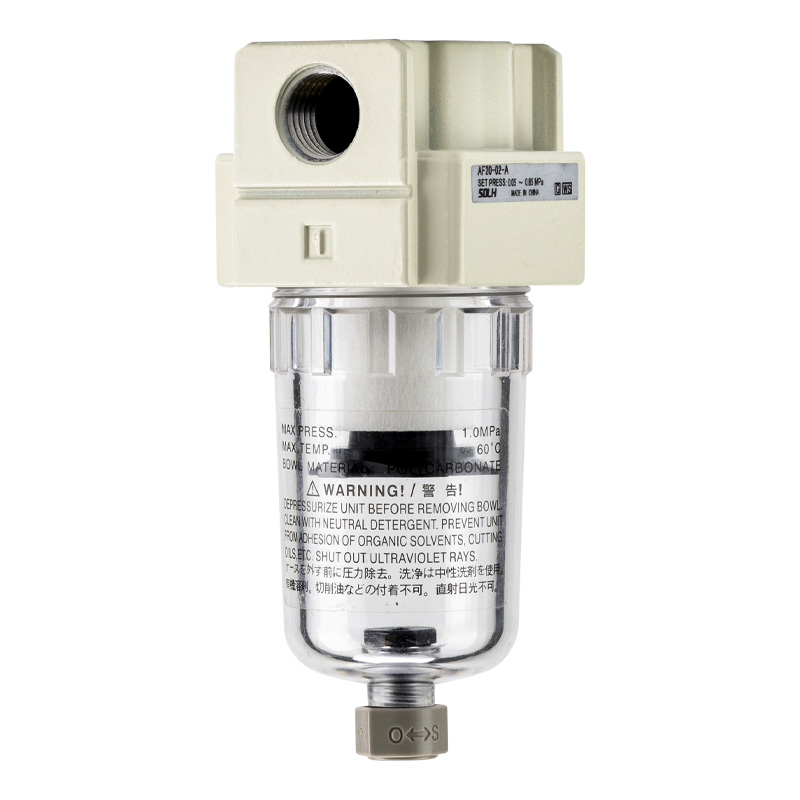

AF-serien pneumatiskt luftfilter

AF-serien pneumatiskt luftfilter | SOLIH tryckluftsförfilter för luftbehandlingssystem

Märke: SOLIH by Richge Technology | Industriellt pneumatiskt luftreningsfilter

1. Produktöversikt

     SOLIH AF-seriens luftfilter ärkärnförfilterkomponent i det pneumatiska luftbehandlingssystemet. Den har en dubbel filtreringsstruktur med centrifugal virvelvattenseparation och fiberfilterelement, som effektivt tar bort flytande vatten, oljedimma, damm, rost och fasta partiklar från tryckluft. Det skyddar effektivt nedströms pneumatiska komponenter såsom magnetventiler, cylindrar och pneumatiska verktyg från kontaminering och slitage. AF-filtret stöder modulär montering och kan perfekt kombineras med AR tryckregleringsventiler och AL-smörjare för att bilda AC två-enheter eller tre-enheter luftkälla behandlingskombinationer, som fungerar som den primära reningsgarantin för industriella pneumatiska system.

2. Komplett modell och portstorleksspecifikation

3. Tekniska kärnparametrar

4. Modellkodningsregler och definition

  Standardmodelldefinition

     • AF2000-02: AF-serien pneumatiskt filter, storlek 2000, Rc1/4 gängad port, standard manuell dräneringstyp

     • AF4000-04D: AF-serien pneumatiskt filter, storlek 4000, Rc1/2 gänga port, automatisk dränering typ

  Kodregelförklaring

     • AF: Seriekod för luftkällfilter

     • 2000/3000/4000/5000: Kroppsstorlek och flödesgrad

     • 02/04: Trådportspecifikation

     • D Suffix: Automatisk dräneringsfunktion (inget suffix för standard manuell dränering)

5. Produktens kärnfördelar

     • Dubbel effektiv filtrering: Den främre centrifugalvirvelstrukturen separerar snabbt flytande vatten och stora föroreningar, medan det bakre 5 μm fiberfilterelementet med hög densitet fångar upp fint damm och partiklar och uppnår djuprening i flera steg av tryckluft.

     • Dubbla dräneringsalternativ: Utrustad med standard manuell dränering för konventionell intermittent utrustning; valfri version för automatisk dränering (-D) för 24-timmars kontinuerlig drift, vilket undviker manuellt underhåll.

     • Modulär kombinationsdesign: Standard modulär struktur stöder sömlös skarvning med AR-tryckregulator och AL-oljemister, fritt sammansättning av två- eller tre-enheters luftbehandlingsgrupper, bekvämt för utrustningsinstallation och rörledningsintegration.

     • Säker och visuell drift: Utrustad med ett skyddande koppskydd för att förhindra koppskador och flygande skräp; Inbyggd tryckskillnadsdisplay återspeglar intuitivt elementets igensättningsstatus, vilket påminner användarna om att byta och underhålla i tid.

     • Bred anpassningsförmåga och stabilitet: Stabil drift under 0,15 ~ 0,9 MPa brett tryckområde och -5 ~ 60 ℃ temperaturmiljö, lämplig för olika tuffa industriella verkstadsförhållanden.

6. Typiska tillämpningsscenarier

     • Luftkompressor huvudrörledningsrening: Centraliserad luftfiltrering och rening för fabriksverkstadens huvudgaskretsar för att förbättra den övergripande luftkvaliteten.

     • Automation industriell utrustning: Stödjer rening för automatiserade maskiner, verktygsmaskiner, förpackningsutrustning och elektronisk produktionsutrustning för att stabilisera pneumatisk drift.

     • Industriscenarier med hög precision: Förluftsrening för sprutning, svetsning, precisionsinstrument och mätare för att undvika störningar av föroreningar som påverkar bearbetningsnoggrannheten.

     • Pneumatiskt komponentskydd: Används som frontfilter för cylindrar, magnetventiler och pneumatiska verktyg för att minska komponentslitage och förlänga livslängden.

7. Riktlinjer för dagligt underhåll

     • Regelbunden dränering: Töm ackumulerat vatten i filterkoppen med jämna mellanrum för att säkerställa att vattennivån är under varningslinjen och förhindra att flytande vatten rinner nedströms.

     • Elementbyte i rätt tid: Byt ut fiberfilterelementet när lufttrycksskillnaden ökar tydligt eller efter 6~12 månaders regelbunden användning för att säkerställa filtreringseffektivitet.

     • Standardinstallation: Installera vertikalt strikt enligt luftflödespilmarkeringen på ventilhuset för att säkerställa normal filtrering och vattenseparation.

Sammanfattning av en mening

     SOLIH AF-seriens luftfilter antar dubbla centrifugal- och fiberfiltreringsstrukturer, med 5 μm högprecisionsrening, dubbla dräneringslägen och modulär kombinationsfunktion, vilket är den mest väsentliga front-end-reningskomponenten för industriella pneumatiska luftbehandlingssystem för att skydda nedströms pneumatisk utrustning.
